在不銹鋼(gang)管擠壓(ya)過程中(zhong)，由于擠壓(ya)速(su)(su)度(du)和變形(xing)(xing)程度(du)（擠壓(ya)比）的綜合作用，致使(shi)變形(xing)(xing)金屬由擠壓(ya)模孔中(zhong)流(liu)出的速(su)(su)度(du)（出口速(su)(su)度(du)）大(da)(da)大(da)(da)地高(gao)于芯(xin)棒的運動速(su)(su)度(du)，這種速(su)(su)度(du)差在芯(xin)棒中(zhong)引(yin)起拉應力，而且此速(su)(su)度(du)差越(yue)大(da)(da)，芯(xin)棒內的拉應力也越(yue)大(da)(da)。

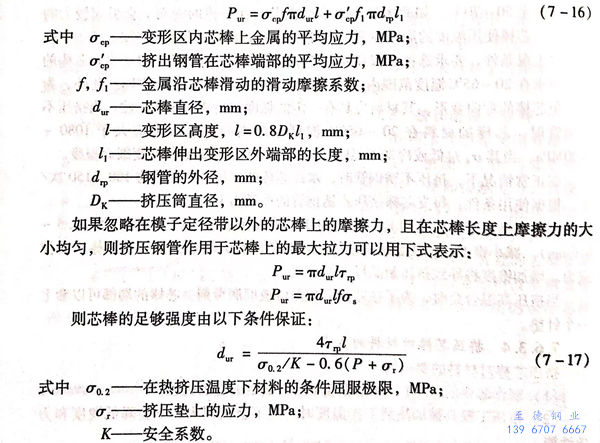

  在選擇(ze)好制造(zao)芯(xin)棒的材料之后，要求擠壓(ya)(ya)芯(xin)棒進行強(qiang)度(du)校(xiao)核。為了確定鋼管擠壓(ya)(ya)時作用在芯(xin)棒上的拉伸力，采用以下(xia)公式(shi)：

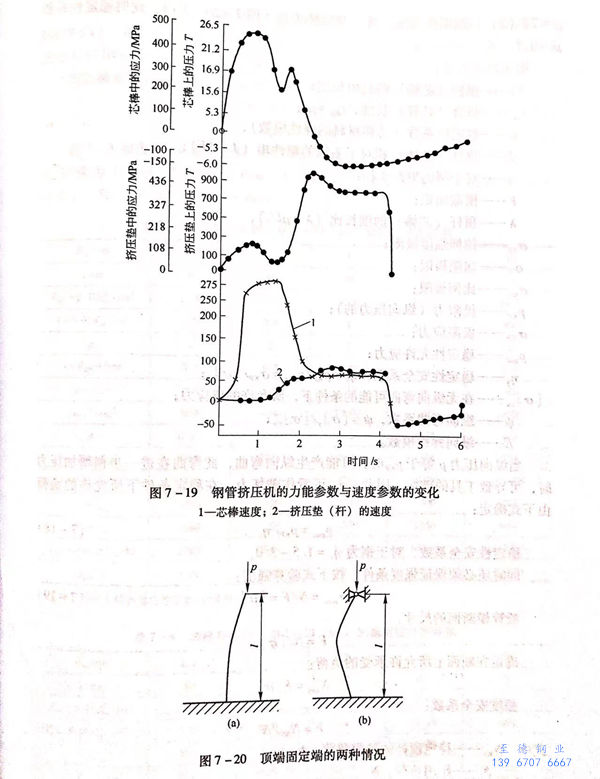

  圖7-19給出了芯棒中(zhong)應力(li)的數值和(he)方向的變化曲線，在芯棒表面上還產生與(yu)變形抗(kang)力(li)成比例的切應力(li)。
