一(yi)、甲(jia)型平(ping)焊法(fa)蘭(lan)

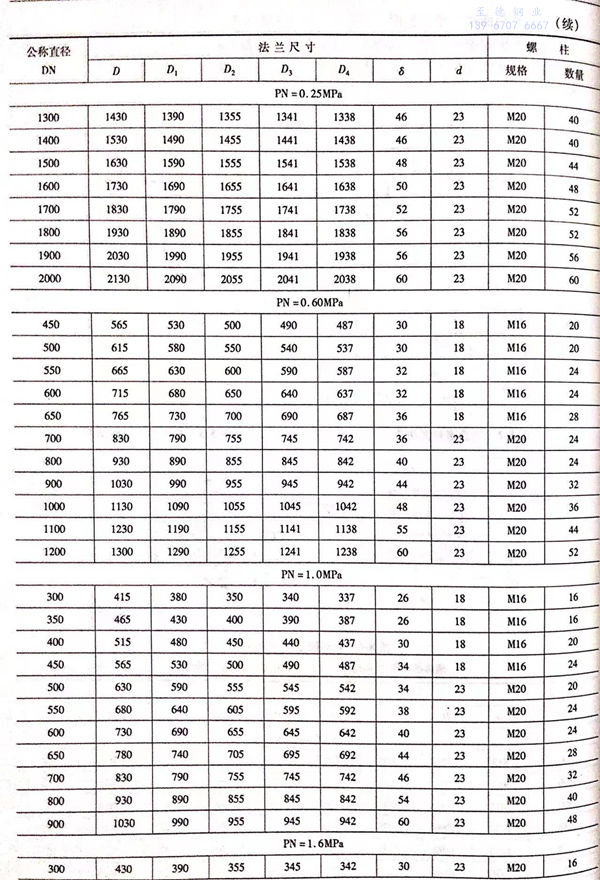

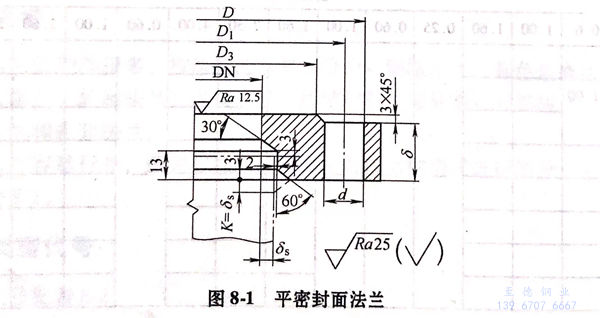

1. 平密封面法蘭型式如圖8-1所(suo)示，尺寸見表8-5。

2. 凹凸密封面法(fa)蘭型式如圖(tu)8-2所(suo)示(shi)，尺寸見表8-5。

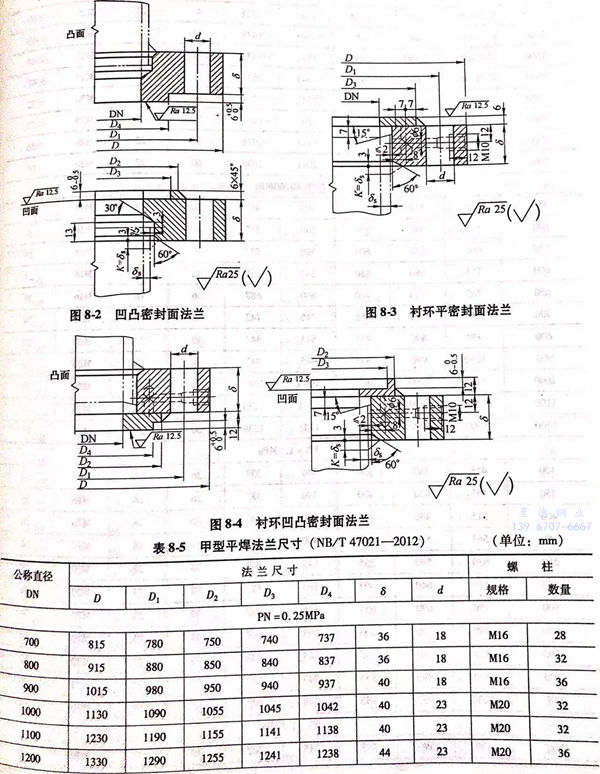

3. 襯環平密(mi)封面法蘭型式如圖8-3所示，尺寸見表8-5。

4. 襯環凹凸密封面法蘭型式如(ru)圖8-4所示，尺寸見表8-5。

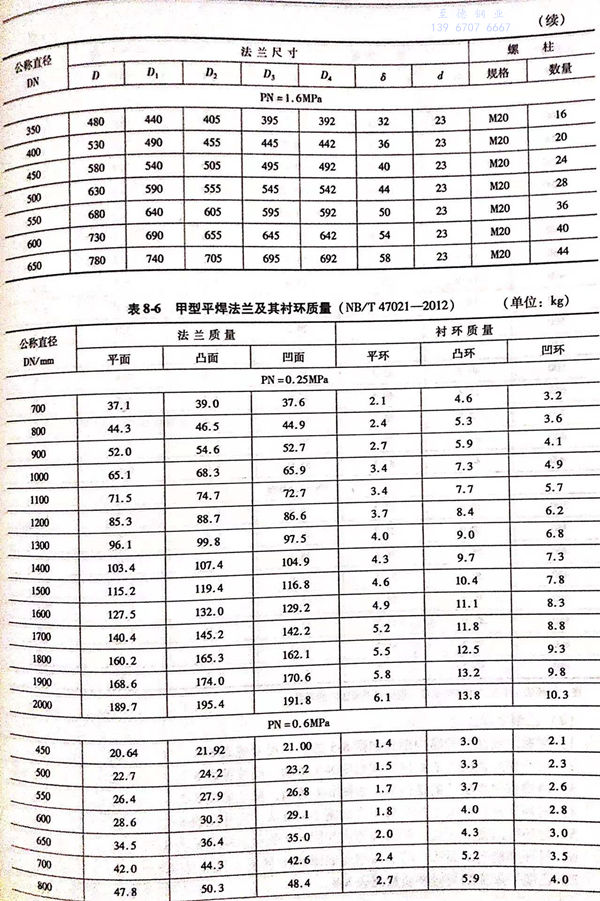

5. 甲型(xing)平(ping)焊法蘭(lan)與襯環質量見表8-6。

二、乙型平焊(han)法蘭

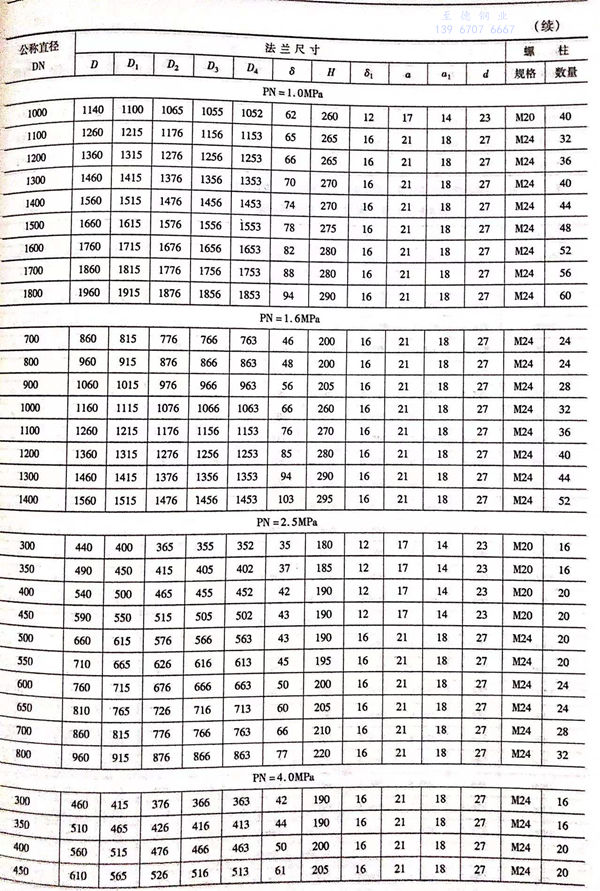

1. 平密封面(mian)法蘭(lan)的(de)結(jie)構型式如圖(tu)8-5所示，尺寸(cun)見表8-7。

2. 凹凸密(mi)封(feng)面法蘭的結構型式如圖8-6所示，尺寸見(jian)表8-7。

3. 榫槽密封(feng)面法蘭的結(jie)構型式如(ru)圖8-7所(suo)示(shi)，尺(chi)寸見(jian)表8-7。

4. 襯環平密封面法蘭的結(jie)構型式如圖8-8所示(shi)，尺寸見表8-7。

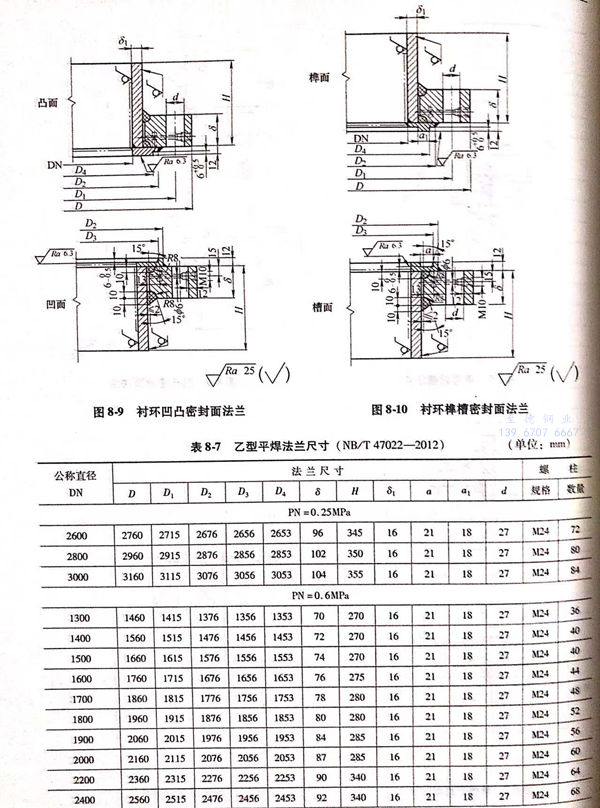

5. 襯環凹(ao)凸密(mi)封(feng)面(mian)法蘭的(de)結構(gou)型式如圖(tu)8-9所示(shi)，尺(chi)寸見(jian)表8-7。

6. 襯(chen)環榫(sun)槽密封面法蘭的(de)結構型式(shi)如圖(tu)8-10所示，尺寸見表8-7。

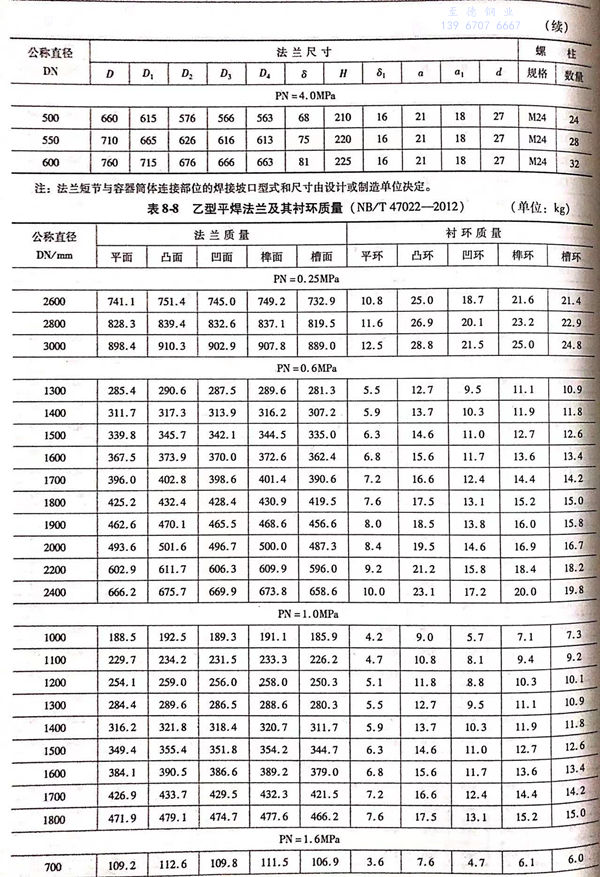

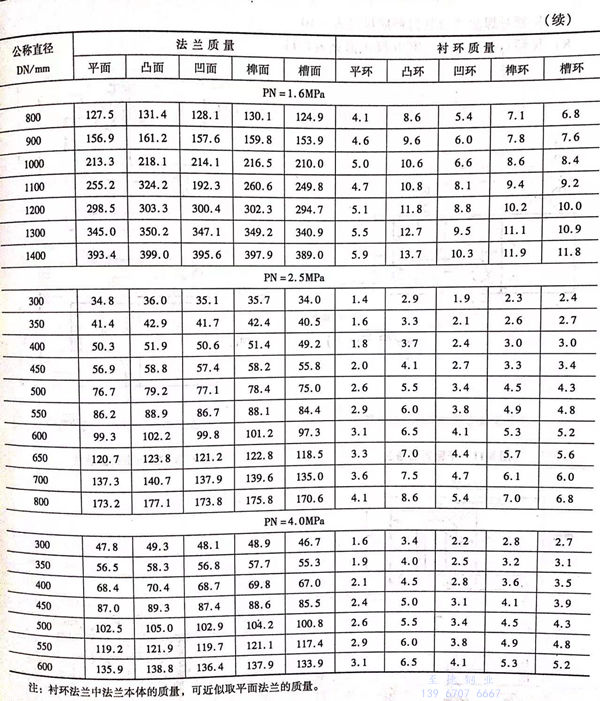

7. 乙型平(ping)焊(han)法蘭與襯環質量(liang)見表8-8。
