影響不銹鋼縫隙腐蝕的因素是多方面的，主要包括材料成分、環境因素、縫隙尺寸等。
1. 材料成(cheng)分
具有(you)自鈍化性能的(de)(de)(de)(de)金(jin)(jin)屬，其(qi)(qi)縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)敏(min)感性較(jiao)高。縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)受金(jin)(jin)屬表(biao)面(mian)(mian)(mian)粗糙度的(de)(de)(de)(de)影(ying)響，較(jiao)粗糙的(de)(de)(de)(de)以(yi)及(ji)表(biao)面(mian)(mian)(mian)有(you)渣(zha)屑殘(can)留的(de)(de)(de)(de)金(jin)(jin)屬表(biao)面(mian)(mian)(mian)容易發生縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)。金(jin)(jin)屬中的(de)(de)(de)(de)合金(jin)(jin)元(yuan)(yuan)(yuan)素(su)(su)(su)也會影(ying)響縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)。研(yan)究表(biao)明，針對不(bu)銹鋼(gang)(gang)材料的(de)(de)(de)(de)縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)，Rh和Pd是有(you)害元(yuan)(yuan)(yuan)素(su)(su)(su)，當Cr、Ni、Mo元(yuan)(yuan)(yuan)素(su)(su)(su)共(gong)存時，可以(yi)減(jian)緩縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)，其(qi)(qi)中，Mo元(yuan)(yuan)(yuan)素(su)(su)(su)在(zai)改善縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)方(fang)面(mian)(mian)(mian)尤(you)為重要。對于含(han)Mo的(de)(de)(de)(de)不(bu)銹鋼(gang)(gang)，在(zai)材料中添加Si、N和Cu元(yuan)(yuan)(yuan)素(su)(su)(su)，也可以(yi)提高材料在(zai)海水里的(de)(de)(de)(de)耐縫(feng)(feng)(feng)(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)能力。
2. 環境因素(su)
環(huan)境(jing)溫(wen)度(du)、pH值、氯(lv)離子濃(nong)度(du)、含氧(yang)量(liang)等都會影(ying)響(xiang)縫隙(xi)(xi)腐(fu)蝕(shi)(shi)。在(zai)中性電解質(zhi)內，介質(zhi)中含氧(yang)量(liang)較大時，縫隙(xi)(xi)外陰極反應速(su)率增加(jia)，縫隙(xi)(xi)腐(fu)蝕(shi)(shi)速(su)率也加(jia)快。當介質(zhi)中含氧(yang)量(liang)小于0.5mg/L時，縫隙(xi)(xi)腐(fu)蝕(shi)(shi)發生概率較小。酸(suan)性介質(zhi)中，陰極反應以H+的放電過程為(wei)主，氧(yang)含量(liang)不影(ying)響(xiang)陽極反應，因此(ci)，幾乎對縫隙(xi)(xi)腐(fu)蝕(shi)(shi)沒有影(ying)響(xiang)。
溫(wen)(wen)度(du)對縫(feng)(feng)隙腐(fu)蝕的(de)影(ying)響較為復雜，具(ju)有(you)兩面性。一方(fang)面，溫(wen)(wen)度(du)作為電化學反應(ying)推動(dong)力的(de)重要組成部分(fen)，能夠加快腐(fu)蝕速率；另(ling)一方(fang)面，氧(yang)(yang)氣(qi)在溶(rong)(rong)液中的(de)溶(rong)(rong)解度(du)隨溫(wen)(wen)度(du)的(de)升高而降低，對于中性溶(rong)(rong)液，氧(yang)(yang)含量的(de)降低減緩了縫(feng)(feng)隙外陰極反應(ying)。對于縫(feng)(feng)隙腐(fu)蝕，當溫(wen)(wen)度(du)較低時，腐(fu)蝕速率隨溫(wen)(wen)度(du)的(de)升高而增大(da)。
鹵(lu)素(su)離子對(dui)于縫隙腐也有(you)一定(ding)影(ying)響(xiang)，其中氯離子濃度(du)對(dui)縫隙腐蝕的(de)(de)影(ying)響(xiang)較大。鹵(lu)素(su)離子的(de)(de)存(cun)在，使縫隙腐蝕的(de)(de)發生更加容易。
3. 縫隙尺(chi)寸

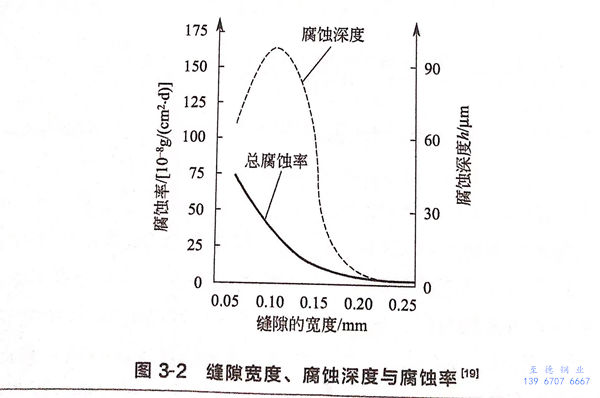

縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)、深度(du)等幾(ji)何尺寸都會影(ying)響縫(feng)(feng)(feng)(feng)隙(xi)(xi)腐蝕(shi)(shi)，這(zhe)是(shi)因為縫(feng)(feng)(feng)(feng)隙(xi)(xi)尺寸影(ying)響了縫(feng)(feng)(feng)(feng)隙(xi)(xi)內氧的(de)含量，同時縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)決定(ding)了縫(feng)(feng)(feng)(feng)隙(xi)(xi)內陰陽面積的(de)大(da)小(xiao)(xiao)。發(fa)生縫(feng)(feng)(feng)(feng)隙(xi)(xi)腐蝕(shi)(shi)時，縫(feng)(feng)(feng)(feng)隙(xi)(xi)內金屬(shu)為陽極(ji)，縫(feng)(feng)(feng)(feng)隙(xi)(xi)外的(de)金屬(shu)為陰極(ji)，構成了大(da)陰極(ji)小(xiao)(xiao)陽極(ji)的(de)腐蝕(shi)(shi)電(dian)池。2Cr13不銹鋼(gang)在(zai)氯離子(zi)環境(jing)中，縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)、腐蝕(shi)(shi)深度(du)和腐蝕(shi)(shi)率的(de)關系如(ru)圖3-2所(suo)示，從圖中可以看出，縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)在(zai)0.05~0.25mm之間時，腐蝕(shi)(shi)率隨著縫(feng)(feng)(feng)(feng)隙(xi)(xi)變(bian)(bian)寬而降低(di)，而腐蝕(shi)(shi)深度(du)隨縫(feng)(feng)(feng)(feng)隙(xi)(xi)變(bian)(bian)寬先增大(da)后變(bian)(bian)小(xiao)(xiao)，縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)在(zai)0.10~0.12mm時腐蝕(shi)(shi)深度(du)最大(da)，當縫(feng)(feng)(feng)(feng)隙(xi)(xi)寬度(du)大(da)于0.25mm時，該(gai)體系中不產生縫(feng)(feng)(feng)(feng)隙(xi)(xi)腐蝕(shi)(shi)。
4. 縫(feng)隙接觸面材(cai)料(liao)
在實際生產中，形成縫隙的材料以金屬－金屬居多，但也有金屬－非金屬的情況，例如螺栓與非金屬墊片之間存在縫隙。組成縫隙接觸面的材料對縫隙腐蝕也有一定影響。在含FeCl3的溶液中，對比不銹鋼316L-316L、316L-四氟乙烯、316L-橡膠、316L-聚氯乙烯塑料之間的縫隙腐蝕發現，316L-316L、316L-四氟乙烯接觸面的腐蝕面大但較淺，腐蝕向橫向擴展；316L-橡膠接觸面的腐蝕面小但較深，腐蝕向深處發展；316L-聚氯乙烯接觸面的腐蝕面積和深度都較大，是四種縫隙類型中腐蝕最為嚴重的一類。
由于縫隙(xi)(xi)(xi)(xi)腐(fu)蝕(shi)(shi)發生在狹窄的(de)(de)空間，這對研究(jiu)帶來了(le)(le)一(yi)定困難(nan)。目前，研究(jiu)縫隙(xi)(xi)(xi)(xi)腐(fu)蝕(shi)(shi)的(de)(de)方(fang)法(fa)(fa)(fa)分為三(san)種：①. 以真(zhen)實的(de)(de)縫隙(xi)(xi)(xi)(xi)為對象，通常(chang)是采用原位測(ce)量(liang)、取(qu)樣等方(fang)法(fa)(fa)(fa)進(jin)行研究(jiu)；②. 建(jian)立模擬(ni)(ni)縫隙(xi)(xi)(xi)(xi)；③. 數值模擬(ni)(ni)，通過有限元軟(ruan)件模擬(ni)(ni)縫隙(xi)(xi)(xi)(xi)內的(de)(de)情況。原位研究(jiu)是比較準確(que)的(de)(de)一(yi)種研究(jiu)方(fang)法(fa)(fa)(fa)，但(dan)受縫隙(xi)(xi)(xi)(xi)空間結構和尺寸(cun)的(de)(de)影響，測(ce)量(liang)和取(qu)樣是非常(chang)困難(nan)的(de)(de)，從而影響了(le)(le)研究(jiu)結果(guo)。模擬(ni)(ni)縫隙(xi)(xi)(xi)(xi)測(ce)量(liang)的(de)(de)方(fang)法(fa)(fa)(fa)較多，已形成(cheng)GB/T 10127-2002不銹鋼三(san)氯化(hua)(hua)鐵縫隙(xi)(xi)(xi)(xi)腐(fu)蝕(shi)(shi)試(shi)驗(yan)方(fang)法(fa)(fa)(fa)、GB/T 13671-1992不銹鋼縫隙(xi)(xi)(xi)(xi)腐(fu)蝕(shi)(shi)電化(hua)(hua)學試(shi)驗(yan)方(fang)法(fa)(fa)(fa)等國家標準。數值模擬(ni)(ni)法(fa)(fa)(fa)是隨著計算機技術新發展的(de)(de)一(yi)種縫隙(xi)(xi)(xi)(xi)腐(fu)蝕(shi)(shi)研究(jiu)方(fang)法(fa)(fa)(fa)，不但(dan)具有節省(sheng)時間、節省(sheng)試(shi)驗(yan)成(cheng)本的(de)(de)優(you)勢，且克服(fu)了(le)(le)試(shi)驗(yan)中受縫隙(xi)(xi)(xi)(xi)尺寸(cun)影響的(de)(de)缺點(dian)。
