①. 坡口面及焊縫表面的清理應采用不銹鋼鋼絲刷或銅絲刷，敲擊焊縫應用銅錘或包銅的錘，禁止用鐵錘敲擊。與焊件連接的焊接地線應采用不銹鋼制作。


  ②. 焊(han)前在(zai)坡口兩(liang)側(ce)各涂上一道100mm寬的石灰(hui)漿保護層(ceng)，焊(han)后將(jiang)烘干的石灰(hui)和濺落在(zai)保護層(ceng)上的飛(fei)濺物一并掃除干凈，以(yi)免引起(qi)點(dian)腐蝕(shi)。


  ③. 禁止在焊(han)件表(biao)面引弧(hu)(hu)、熄弧(hu)(hu)或再任意(yi)焊(han)接臨(lin)時支架(jia)及吊環(huan)等，必(bi)要時可在焊(han)縫(feng)的(de)引弧(hu)(hu)處加引弧(hu)(hu)板(ban)。


  ④. 與腐蝕(shi)介質(zhi)接觸的焊(han)縫盡可(ke)能最后(hou)焊(han)接，以提高其(qi)耐腐蝕(shi)性。


  ⑤. 增加焊(han)(han)接(jie)過程中(zhong)的冷卻速度(du)(du)是奧氏體不銹鋼(gang)焊(han)(han)接(jie)時(shi)保證獲得優(you)質焊(han)(han)接(jie)接(jie)頭的重(zhong)要(yao)工藝(yi)措施之一。因(yin)此，焊(han)(han)接(jie)時(shi)采用小電流、窄焊(han)(han)道(dao)、快速焊(han)(han)，焊(han)(han)條在(zai)施焊(han)(han)過程中(zhong)不應做(zuo)橫向擺動，嚴格控制層(ceng)間溫度(du)(du)，要(yao)保證在(zai)前道(dao)焊(han)(han)縫冷卻到一定溫度(du)(du)后(hou)，再焊(han)(han)后(hou)道(dao)焊(han)(han)縫。條件允(yun)許時(shi)，對于小焊(han)(han)件可半浸在(zai)水中(zhong)進行焊(han)(han)接(jie)。


  ⑥. 即使(shi)使(shi)用酸性(xing)焊條，最好(hao)也(ye)選用直流反極(ji)性(xing)電(dian)源(yuan)(yuan)，因為此時焊件溫度低，受熱少。此外，直流電(dian)源(yuan)(yuan)電(dian)弧穩定(ding)，也(ye)有利(li)于保證焊縫質(zhi)量。

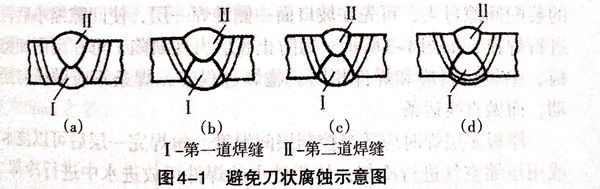

  ⑦. 單面單層焊(han)具有(you)較高的(de)(de)抗刀狀(zhuang)腐蝕(shi)性(xing)能(neng)(neng)。雙(shuang)面焊(han)時，如(ru)圖4-1所示(shi)，如(ru)果焊(han)縫(feng)(feng)的(de)(de)尺(chi)寸正好(hao)使第Ⅱ道(dao)(dao)(dao)焊(han)縫(feng)(feng)所產(chan)生的(de)(de)危險溫度(du)(du)區（450~850℃)落在第Ⅰ道(dao)(dao)(dao)焊(han)縫(feng)(feng)的(de)(de)熔(rong)合(he)線上(shang)，就(jiu)可(ke)能(neng)(neng)在第Ⅰ道(dao)(dao)(dao)焊(han)縫(feng)(feng)的(de)(de)熔(rong)合(he)線附近引起刀狀(zhuang)腐蝕(shi)；如(ru)果第Ⅱ道(dao)(dao)(dao)焊(han)縫(feng)(feng)的(de)(de)危險溫度(du)(du)區避開了第Ⅰ道(dao)(dao)(dao)焊(han)縫(feng)(feng)的(de)(de)熔(rong)合(he)線，選擇適當的(de)(de)焊(han)接參數，調節焊(han)縫(feng)(feng)的(de)(de)大小，使危險溫度(du)(du)區不落在第Ⅰ道(dao)(dao)(dao)焊(han)縫(feng)(feng)的(de)(de)熔(rong)合(he)線上(shang)，是防止(zhi)刀狀(zhuang)腐蝕(shi)的(de)(de)有(you)效途徑(jing)。




  ⑧. 清鏟焊(han)根(gen)和(he)缺(que)陷處理可(ke)采用碳(tan)弧氣(qi)刨，但(dan)應正確(que)掌握操(cao)作工(gong)藝參(can)數，避(bi)免(mian)母(mu)材滲碳(tan)，影響耐腐(fu)蝕性(xing)。氣(qi)刨后，刨槽黏附的(de)熔(rong)渣(zha)和(he)滲碳(tan)黑點，應用機械打磨，徹底清理干(gan)凈。


  ⑨. 由奧氏體不(bu)銹(xiu)鋼制造的壓力容器，其焊縫表面不得有咬邊，因為在咬邊處會引起應力集中，導致應力腐蝕破裂。如焊后發現有咬邊，應進行補焊，并用砂輪打磨至與母材圓滑過渡。


  ⑩. 奧氏體不銹鋼壓力容器用水進行液壓試驗時，水中的氯離子對容器有腐蝕作用，所以應控制水中氯離子的質量分數不超過25×10-6。如工廠當地水質達不到此要求時，水壓試驗后應立即將水抹除干凈。


  ?. 奧氏體不銹鋼壓力容(rong)器的生產場地應與其他容(rong)器分(fen)開，地面(mian)應鋪設(she)膠皮，防止(zhi)材(cai)料表面(mian)碰傷。并應有專用設(she)備，如卷板機(ji)等(deng)，要單獨使用。
