低(di)(di)合金(jin)(jin)耐(nai)熱鋼焊(han)接(jie)材(cai)料(liao)的(de)(de)選配原則是焊(han)縫金(jin)(jin)屬(shu)的(de)(de)合金(jin)(jin)成分與(yu)強度性能應(ying)基本(ben)符合母(mu)材(cai)標準規(gui)(gui)定(ding)(ding)的(de)(de)下(xia)(xia)限值或應(ying)達到產品技(ji)術條(tiao)件(jian)規(gui)(gui)定(ding)(ding)的(de)(de)最低(di)(di)性能指標。如焊(han)件(jian)焊(han)后需經退火(huo)(huo)、正火(huo)(huo)或熱成形，則應(ying)選擇(ze)合金(jin)(jin)成分和(he)強度級(ji)別較高(gao)的(de)(de)焊(han)接(jie)材(cai)料(liao)。為提高(gao)焊(han)縫金(jin)(jin)屬(shu)的(de)(de)抗(kang)裂性，通(tong)常焊(han)接(jie)材(cai)料(liao)中的(de)(de)碳含量應(ying)低(di)(di)于(yu)(yu)母(mu)材(cai)的(de)(de)含碳量。對于(yu)(yu)一些特(te)殊用(yong)途的(de)(de)焊(han)絲和(he)焊(han)條(tiao)，例(li)如為了免(mian)除焊(han)后熱處理所采(cai)用(yong)的(de)(de)焊(han)條(tiao)，其(qi)焊(han)縫金(jin)(jin)屬(shu)的(de)(de)碳控制在0.05%以下(xia)(xia)。AWSA5.5中的(de)(de)E8018-B2L和(he)E9018-B3L就屬(shu)于(yu)(yu)這類焊(han)條(tiao)。

  然而(er)，最(zui)(zui)近的(de)(de)研(yan)究表明，對于1.25Cr-0.5Mo鋼和2.25Cr-1Mo鋼來說，焊(han)縫(feng)金(jin)屬的(de)(de)最(zui)(zui)佳碳為(wei)0.10%左右(you)。在這種(zhong)碳含量下(xia)，焊(han)縫(feng)金(jin)屬具有最(zui)(zui)高的(de)(de)沖擊韌度和與母材相當(dang)的(de)(de)高溫蠕變強度。而(er)碳含量過低(di)(di)的(de)(de)鉻鉬(mu)鋼焊(han)縫(feng)金(jin)屬，經長時間(jian)的(de)(de)焊(han)后熱處理會促使鐵素體的(de)(de)形成，導(dao)致韌性下(xia)降。故(gu)應謹慎使用(yong)碳含量過低(di)(di)的(de)(de)焊(han)絲和焊(han)條。

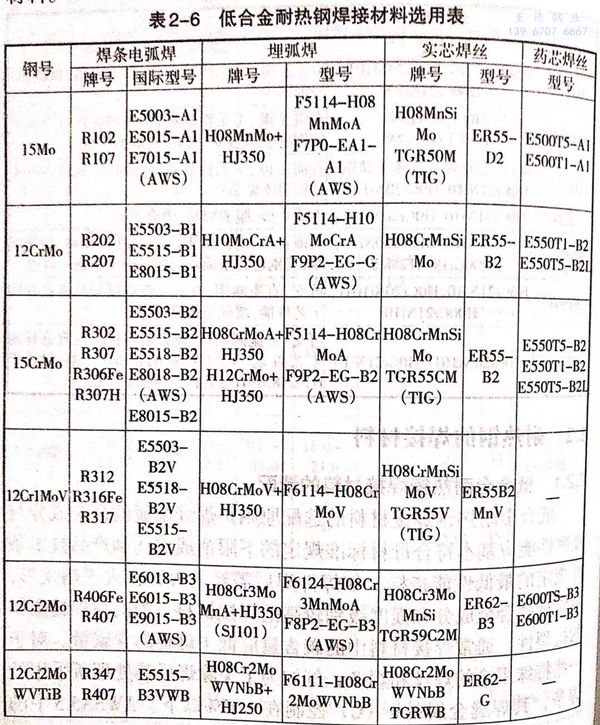

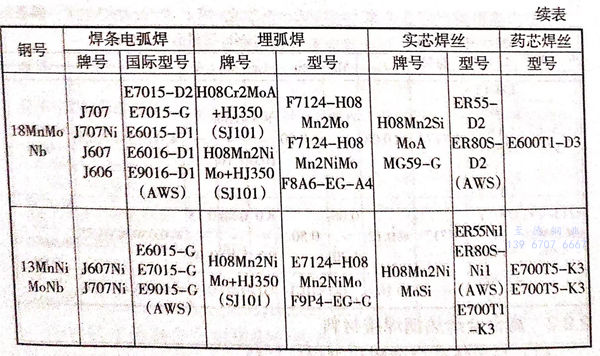

  對于在我國常用的低合金耐熱鋼(gang)可按表2-6選配相應的焊接材料。
