耐火襯套作用是絕熱和保溫。
組成材料(liao)：膠結料(liao) 高溫水泥（主要成分為80%的Al2O3)
摻合料 耐火黏土20%
骨料 鎳一(yi)鉻電(dian)阻絲，鐵釘(ding)
耐火襯套的制作過程如下：
1. 成型

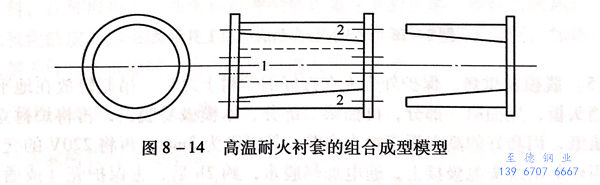

為(wei)了便于拆卸(xie)，采用由(you)3個活動(dong)部件組(zu)成(cheng)的模(mo)型（圖8-14).耐火襯套的厚度為(wei)15mm,模(mo)型僅考慮12mm,另3mm為(wei)粉光層。
2. 材料配制
高溫水(shui)(shui)泥(ni)(ni)80%,加耐火黏土(tu)20%混合，噴5%水(shui)(shui)，攪拌(ban)均勻，其含水(shui)(shui)量不能過高，一般(ban)手握后，松手時能成捆不散，一拍手即散為好。水(shui)(shui)泥(ni)(ni)現(xian)用現(xian)拌(ban)，使用時水(shui)(shui)泥(ni)(ni)用麻布蓋好，防(fang)止干燥(zao)。
3. 加固骨料

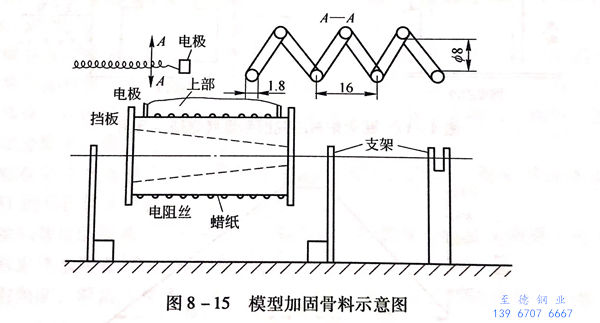

根據要求選擇Ni-Cr電阻(zu)絲(si)的直徑、長(chang)度及電阻(zu)值(zhi)，并(bing)在車床(chuang)上(shang)繞成彈簧(huang)狀，然后纏(chan)在木(mu)模上(shang)，其間距(ju)用麻繩和釘子固定，電阻(zu)絲(si)的出線頭排在一邊，防止短(duan)路，固定前在木(mu)模底板上(shang)墊一層(ceng)蠟紙(zhi)或油光紙(zhi)，防止黏(nian)模（圖8-15).
4. 成型

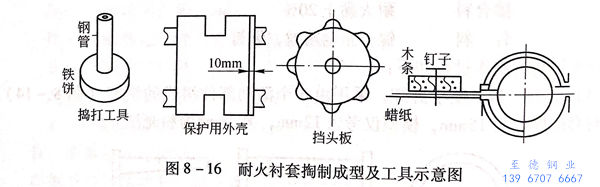

木(mu)模準(zhun)備(bei)好(hao)，電阻(zu)絲出線頭(tou)排(pai)在(zai)一(yi)面對(dui)齊，電阻(zu)絲間距為15~20mm,將(jiang)配好(hao)的材料(liao)裝入木(mu)模上部(bu)(bu)，搗(dao)打結實(shi)，再轉一(yi)個角度裝料(liao)打實(shi)，至全部(bu)(bu)打好(hao)后用(yong)(yong)鐵(tie)尺將(jiang)高出木(mu)模的高溫水泥刮(gua)去，再用(yong)(yong)和好(hao)的粉光(guang)用(yong)(yong)的泥漿，用(yong)(yong)泥板(ban)抹光(guang)，使(shi)其在(zai)打釘(ding)時(shi)不致損(sun)壞，用(yong)(yong)木(mu)條墊(dian)上蠟紙用(yong)(yong)釘(ding)子釘(ding)在(zai)抹好(hao)的光(guang)面上保護。用(yong)(yong)大鋼管分成兩(liang)半，將(jiang)爐襯夾緊加固(gu)好(hao)，脫模（圖8-16)。
5. 脫模及烘烤(kao)
保護外殼(ke)夾在打好的(de)爐(lu)襯上之后，吊起輕放在地平面上，卸去(qu)擋頭(tou)板(ban)，先抽第一部分，再(zai)(zai)抽第二部分，木(mu)模極易脫(tuo)出，再(zai)(zai)將爐(lu)襯立放平，取(qu)出蠟紙(zhi)，用和好的(de)高溫(wen)泥漿(jiang)粉光內壁，其厚(hou)度(du)為3mm,再(zai)(zai)將220V的(de)交流(liu)電(dian)源(yuan)跟電(dian)阻絲的(de)出線頭(tou)電(dian)極接上，通(tong)電(dian)加(jia)熱脫(tuo)水，約2h后，去(qu)保護殼(ke)（或通(tong)電(dian)前取(qu)走外殼(ke)），再(zai)(zai)進行(xing)外表面粉光烘烤與(yu)高溫(wen)燒結(jie)。

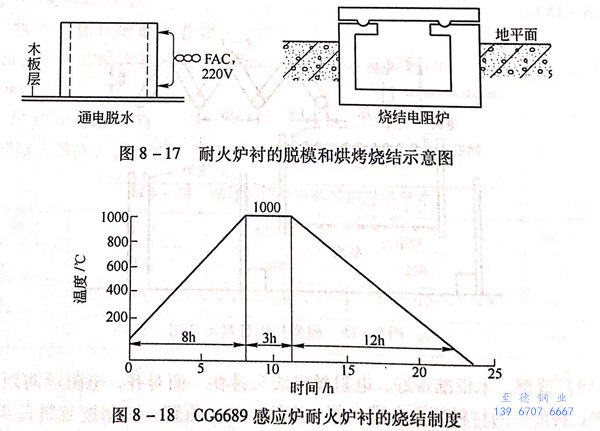

為了燒(shao)結好，爐襯要先(xian)經(jing)低溫(wen)脫水和保(bao)溫(wen)后，再去高(gao)溫(wen)爐燒(shao)結。低溫(wen)脫水和保(bao)溫(wen)可(ke)用交流電通入爐襯電阻(zu)內(nei)，當爐襯表面成灰白色(se)時，即(ji)已低溫(wen)烘烤好，停止通電，可(ke)裝入高(gao)溫(wen)電阻(zu)爐內(nei)燒(shao)結，燒(shao)結時以每(mei)(mei)小(xiao)時112.5℃加(jia)熱速度。經(jing)8小(xiao)時升至(zhi)1000℃保(bao)溫(wen)3h,即(ji)停電降溫(wen)，降溫(wen)速度每(mei)(mei)小(xiao)時降83℃,經(jing)12h降至(zhi)室溫(wen)后出(chu)爐（圖8-17和圖8-18).
