1. 識讀(du)方法

a. 平(ping)面圖識讀

  室外給排水管(guan)道(dao)平面圖主要(yao)表示一個(ge)小區或樓房等給排水管(guan)道(dao)布置情況，識(shi)讀(du)時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特(te)別提醒：當排水管(guan)(guan)(guan)道(dao)有局部污水處理(li)構筑(zhu)物時，還(huan)要查明這(zhe)些(xie)構筑(zhu)物的位置(zhi)，進出接(jie)管(guan)(guan)(guan)的管(guan)(guan)(guan)徑、距離、坡度等(deng)，必要時應查看(kan)有關詳圖，進一步(bu)搞清構筑(zhu)物構造及構筑(zhu)物上配管(guan)(guan)(guan)情況。

 b. 縱斷(duan)面圖識(shi)讀

  由(you)于(yu)地(di)(di)下管道種類繁多，布置(zhi)復雜，為了更(geng)好地(di)(di)表示給排(pai)水管道的縱斷面(mian)布置(zhi)情(qing)況，有些工程(cheng)還繪制管道縱斷面(mian)圖，識讀時(shi)應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識(shi)圖方(fang)法(fa)

  管(guan)道(dao)縱斷(duan)(duan)面圖(tu)(tu)分(fen)(fen)為(wei)上(shang)下(xia)兩(liang)部分(fen)(fen)，上(shang)部分(fen)(fen)的左側為(wei)標高(gao)塔尺(chi)，靠近(jin)塔尺(chi)的左側注上(shang)相應(ying)的絕(jue)對標高(gao)，右側為(wei)管(guan)道(dao)斷(duan)(duan)面圖(tu)(tu)形，下(xia)部分(fen)(fen)為(wei)數據表(biao)格。

  讀圖(tu)(tu)時，先識讀平面(mian)圖(tu)(tu)，然(ran)后結合(he)平面(mian)圖(tu)(tu)識讀斷(duan)面(mian)圖(tu)(tu)。讀斷(duan)面(mian)圖(tu)(tu)時，先看(kan)是哪(na)種(zhong)管道(dao)(dao)(dao)的縱(zong)斷(duan)面(mian)圖(tu)(tu)，然(ran)后看(kan)該管道(dao)(dao)(dao)縱(zong)斷(duan)面(mian)圖(tu)(tu)形中有哪(na)些節點(dian)，并在相應的平面(mian)圖(tu)(tu)中找(zhao)(zhao)該管道(dao)(dao)(dao)及其(qi)相應的各(ge)節點(dian)。最(zui)后在該管道(dao)(dao)(dao)縱(zong)斷(duan)面(mian)圖(tu)(tu)的數(shu)據表格內，查找(zhao)(zhao)其(qi)管道(dao)(dao)(dao)縱(zong)斷(duan)面(mian)圖(tu)(tu)形中各(ge)節點(dian)的有關數(shu)據。

2. 室外給排(pai)水系統(tong)管道(dao)施(shi)工圖識讀舉例

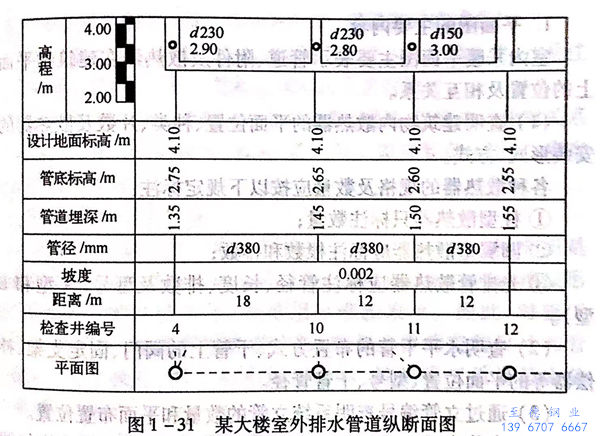

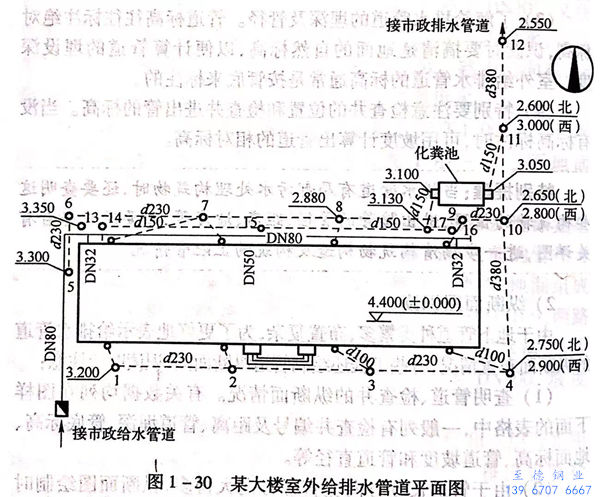

  某大(da)樓室外給排水(shui)管道平面(mian)圖(tu)和縱斷(duan)面(mian)圖(tu)見圖(tu)1-30、圖(tu)1-31。

  室(shi)外(wai)排(pai)水(shui)(shui)(shui)系統(tong)有污水(shui)(shui)(shui)系統(tong)和雨(yu)水(shui)(shui)(shui)系統(tong)，污水(shui)(shui)(shui)系統(tong)經化(hua)(hua)糞(fen)池(chi)后與(yu)(yu)雨(yu)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道匯總排(pai)至市政排(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道。污水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道由(you)大(da)樓(lou)(lou)3處排(pai)出(chu)，排(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑、埋深見室(shi)內排(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道施工圖。污水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道平行(xing)于大(da)樓(lou)(lou)北外(wai)墻(qiang)敷，管(guan)(guan)(guan)(guan)(guan)徑d150,管(guan)(guan)(guan)(guan)(guan)路上設有5個檢查(cha)井（編號13、14、15、16、17).大(da)樓(lou)(lou)污水(shui)(shui)(shui)匯集到17號檢查(cha)井后排(pai)入化(hua)(hua)糞(fen)池(chi)，化(hua)(hua)糞(fen)池(chi)的(de)出(chu)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)接至11號檢查(cha)井后與(yu)(yu)雨(yu)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)(guan)匯合(he)。

 室外(wai)雨(yu)水(shui)收集大樓(lou)屋(wu)面雨(yu)水(shui)，大樓(lou)南(nan)(nan)面設(she)4根雨(yu)水(shui)立管(guan)(guan)(guan)(guan)(guan)、4個檢(jian)查(cha)井(jing)(jing)(jing)（編(bian)號1、2、3、4),北面設(she)有4根立管(guan)(guan)(guan)(guan)(guan)、4個檢(jian)查(cha)井(jing)(jing)(jing)（編(bian)號6、7、8、9),大樓(lou)西(xi)北設(she)一個檢(jian)查(cha)井(jing)(jing)(jing)（編(bian)號5).南(nan)(nan)北兩條雨(yu)水(shui)管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑(jing)(jing)均為(wei)d230,雨(yu)水(shui)總管(guan)(guan)(guan)(guan)(guan)自4號檢(jian)查(cha)井(jing)(jing)(jing)至11號檢(jian)查(cha)井(jing)(jing)(jing)，管(guan)(guan)(guan)(guan)(guan)徑(jing)(jing)均為(wei)d380,污(wu)水(shui)雨(yu)水(shui)匯合后管(guan)(guan)(guan)(guan)(guan)徑(jing)(jing)仍為(wei)d380.雨(yu)水(shui)起點檢(jian)查(cha)井(jing)(jing)(jing)管(guan)(guan)(guan)(guan)(guan)底標高(gao)：1號檢(jian)查(cha)井(jing)(jing)(jing)3.200m,5號檢(jian)查(cha)井(jing)(jing)(jing)3.300m.總管(guan)(guan)(guan)(guan)(guan)出口(kou)12號檢(jian)查(cha)井(jing)(jing)(jing)管(guan)(guan)(guan)(guan)(guan)底標高(gao)2.550m.其余各檢(jian)查(cha)井(jing)(jing)(jing)管(guan)(guan)(guan)(guan)(guan)底標高(gao)見平面圖(tu)或(huo)縱(zong)斷面圖(tu)。
