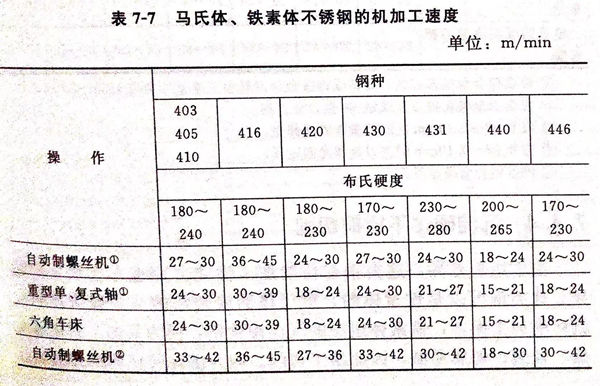

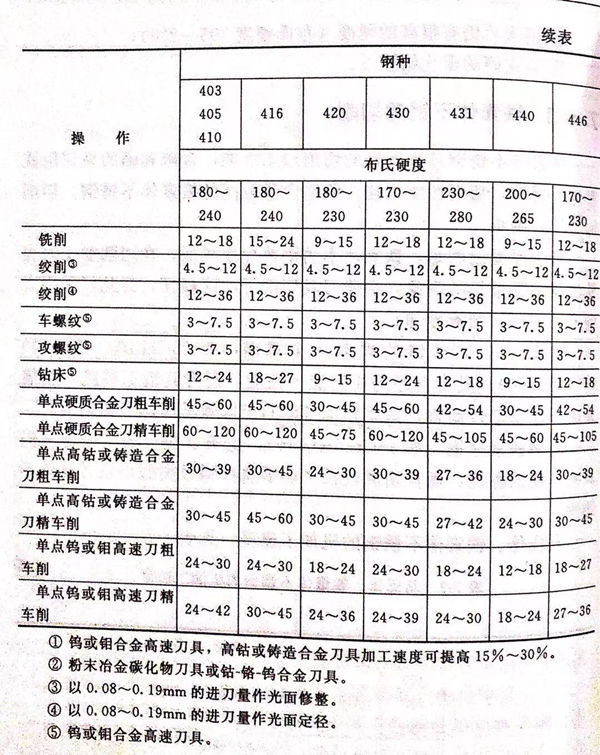

退火的低碳馬氏體不銹鋼，如12Cr13(410)具有類似于退火低碳合金鋼的切削特性。可是，退火的低碳馬氏體(ti)不銹鋼的硬度范圍一般比較高，因此，切削馬氏體不銹鋼需要更大的切削力。

 在(zai)多數(shu)情(qing)況下(xia)，12Cr13(410)馬氏(shi)體不銹鋼或類似牌號的(de)(de)不銹鋼都必須在(zai)淬火(huo)回火(huo)狀態下(xia)切(qie)削，通常硬(ying)度(du)(du)(du)(du)范(fan)圍在(zai)洛氏(shi)硬(ying)度(du)(du)(du)(du)26~32之間。在(zai)這一硬(ying)度(du)(du)(du)(du)范(fan)圍切(qie)削，應按比(bi)例增(zeng)加(jia)切(qie)削力和(he)減少切(qie)削速度(du)(du)(du)(du)和(he)進刀量。雖然刀具的(de)(de)使用(yong)壽命會隨硬(ying)度(du)(du)(du)(du)的(de)(de)增(zeng)加(jia)而(er)縮短，但當切(qie)削上述硬(ying)度(du)(du)(du)(du)范(fan)圍的(de)(de)低碳馬氏(shi)體不銹鋼時，還是能獲得(de)良好(hao)的(de)(de)表面光潔度(du)(du)(du)(du)和(he)精確度(du)(du)(du)(du)。

 含(han)碳較高的馬(ma)氏體鋼，如30Cr13(420)和68Cr17(440A),特別是108Cr17(440C)鋼，切削(xue)難(nan)度(du)極大。這是由于：

 ①.  退火后仍有(you)很高的硬度（布氏硬度195~230);

 ②. 存(cun)在硬的碳化鉻質點。
