1. 不銹鋼的(de)活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶(rong)液成分及工(gong)藝條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離(li)子水 160mL/L 、 陰極材料 鉛(qian)或不銹鋼
陽極面積：陰(yin)極面積 、 溫度 65~70℃
3. 彩色花紋不(bu)銹鋼的制備原理
不(bu)銹鋼(gang)(gang)(gang)板(ban)基(ji)體經過前處理(li)，包括機械(xie)拋光(guang)(guang)、除(chu)油、由活化腐蝕或(huo)電拋光(guang)(guang)活化后(hou)(hou)晾(liang)干，在(zai)不(bu)銹鋼(gang)(gang)(gang)表面(mian)采用(yong)絲(si)網漏(lou)印具(ju)有一(yi)定厚度、耐蝕性能好的(de)(de)、附著牢固(gu)的(de)(de)、易(yi)于用(yong)堿(jian)液去除(chu)的(de)(de)、圖文(wen)再現(xian)精度高的(de)(de)花(hua)(hua)紋圖案的(de)(de)耐蝕墨膜(mo)(mo)，經過晾(liang)干、固(gu)化后(hou)(hou)采用(yong)化學或(huo)電化學著色(se)，獲得(de)彩(cai)(cai)色(se)花(hua)(hua)紋后(hou)(hou)，然(ran)后(hou)(hou)固(gu)膜(mo)(mo)處理(li)、封閉處理(li)，最(zui)后(hou)(hou)用(yong)堿(jian)溶液去除(chu)耐蝕墨膜(mo)(mo)。這樣便獲得(de)了(le)在(zai)不(bu)銹鋼(gang)(gang)(gang)板(ban)材(cai)上加(jia)工出(chu)各種精細圖案、文(wen)字、花(hua)(hua)紋的(de)(de)彩(cai)(cai)色(se)膜(mo)(mo)，做到錦上添(tian)花(hua)(hua)，提高彩(cai)(cai)色(se)不(bu)銹鋼(gang)(gang)(gang)板(ban)材(cai)的(de)(de)附加(jia)值，極具(ju)經濟意(yi)義。但立體感(gan)不(bu)強。
4. 絲網(wang)印(yin)刷原理

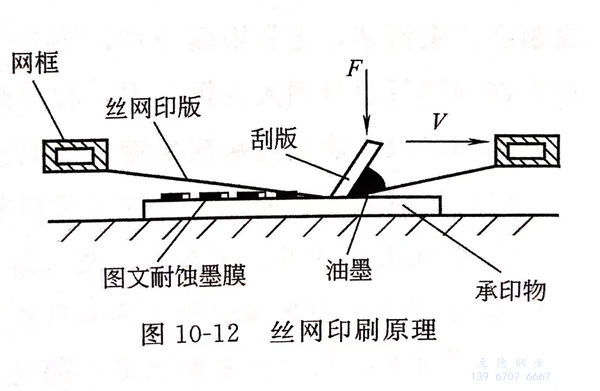

首先是在(zai)絲(si)網上(shang)(shang)(shang)制(zhi)得印(yin)刷(shua)模板。在(zai)印(yin)刷(shua)模板上(shang)(shang)(shang)制(zhi)成與所(suo)需(xu)花紋相(xiang)(xiang)反(fan)的負片。使(shi)用較普(pu)遍的制(zhi)版(ban)(ban)法(fa)是照相(xiang)(xiang)制(zhi)版(ban)(ban)法(fa)。在(zai)繃緊的絲(si)網上(shang)(shang)(shang)涂(tu)布(bu)感(gan)光(guang)膠，晾(liang)干后(hou)經曝光(guang)、顯影，即得印(yin)刷(shua)模板。印(yin)版(ban)(ban)上(shang)(shang)(shang)不需(xu)過墨(mo)的部分受光(guang)形成固化膜，將網孔(kong)封(feng)住(zhu)，印(yin)刷(shua)時不透過油墨(mo)。印(yin)版(ban)(ban)上(shang)(shang)(shang)需(xu)過墨(mo)部分的網孔(kong)不封(feng)閉，可將油墨(mo)漏印(yin)在(zai)不銹鋼表面上(shang)(shang)(shang)，見圖10-12.絲(si)網印(yin)版(ban)(ban)采用300目(mu)滌綸絲(si)網繃制(zhi)。制(zhi)版(ban)(ban)時涂(tu)敷厚度為(wei)0.01~0.03mm的重氮感(gan)光(guang)膠。耐印(yin)力可高(gao)達5000~10000次。
5. 印制圖文(wen)耐蝕膜
耐(nai)(nai)蝕(shi)膜用油墨可采用金龍牌99-956和99-200K型堿溶性耐(nai)(nai)酸油墨。印制圖文耐(nai)(nai)蝕(shi)膜要(yao)求(qiu)：
刮印角度 25°~65° 、網版距 2~4mm 、刮印速率 3.6~12m/min 、功(gong)能(neng)性油墨黏度 4~12Pa·s
刮印(yin)壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜(mo)厚度 、0.05~0.07mm
圖文(wen)線條最細可達0.1mm,分(fen)辨率達150線／in(1in=0.0254m)。耐蝕(shi)膜與(yu)不銹鋼基體表面的牢固(gu)度達99%~100%。
耐(nai)(nai)蝕(shi)膜厚，覆(fu)蓋性(xing)好，耐(nai)(nai)蝕(shi)性(xing)強(qiang)，但(dan)(dan)圖(tu)文再現(xian)(xian)精(jing)(jing)度低，油(you)墨損(sun)耗量大；印(yin)制(zhi)的耐(nai)(nai)蝕(shi)膜薄，則覆(fu)蓋性(xing)差(cha)，耐(nai)(nai)蝕(shi)性(xing)弱，但(dan)(dan)圖(tu)文再現(xian)(xian)精(jing)(jing)度高，油(you)墨損(sun)耗相對較(jiao)小(xiao)，但(dan)(dan)易出現(xian)(xian)針孔，著色(se)液從針孔處浸入，造(zao)成雜色(se)花點(dian)的毛病。通過控(kong)制(zhi)刮印(yin)角度、刮印(yin)壓力、網版距、油(you)墨黏度等參數，獲得厚度合(he)理的、尺寸(cun)為0.05~0.07mm、圖(tu)文再現(xian)(xian)精(jing)(jing)度高、耐(nai)(nai)蝕(shi)性(xing)強(qiang)、針孔率小(xiao)的耐(nai)(nai)蝕(shi)膜。
6. 不銹鋼彩色(se)花(hua)紋板的制備(bei)工藝(yi)流程(cheng)
工件材料（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋光（用600#、1000#、1400#粗(cu)細砂紙依次打磨至準鏡面光潔(jie)度(du)）→除(chu)油（常規堿性除(chu)油，70~80℃,6~10min)→熱水洗(xi)→冷水洗(xi)→電(dian)化(hua)學活化(hua)腐(fu)蝕(shi)或電(dian)化(hua)學拋光→清(qing)(qing)洗(xi)→晾(liang)干(gan)→絲網印刷花紋圖案(an)耐蝕(shi)膜 →干(gan)燥（自干(gan)1h,溫度(du)60℃,烘(hong)烤4~5min)→著色(se)(se)（按需要的顏色(se)(se)）→清(qing)(qing)洗(xi)→固膜處理→清(qing)(qing)洗(xi)→封閉→去除(chu)耐蝕(shi)膜（氫氧化(hua)鈉50~100g/L,溫度(du)50~70℃,時間3~5min,用滌綸(lun)絲刷刷去）→清(qing)(qing)洗(xi)→烘(hong)干(gan)。
