不銹鋼化學著黑色膜性能測試流程如下：


1. 測試方法


 a. 結合(he)力


  用紙(zhi)巾、濾(lv)紙(zhi)或脫脂棉擦(ca)拭(shi)(shi)(shi)，除去(qu)表(biao)面油(you)污，直(zhi)到(dao)擦(ca)干(gan)凈為(wei)止(zhi)，然后用濾(lv)紙(zhi)用中等力度來回擦(ca)拭(shi)(shi)(shi)，直(zhi)到(dao)出現(xian)灰白色為(wei)止(zhi)，記下擦(ca)拭(shi)(shi)(shi)次(ci)數。


 b. 耐腐蝕(shi)性實驗


   ①. 硫酸(suan)銅(tong)點(dian)滴(di)實(shi)驗(yan)： 用3%的硫酸(suan)銅(tong)點(dian)滴(di)，觀察出(chu)現淺棕(zong)色的時間。


   ②. 三(san)氯化鐵實驗： 用(yong)10%三(san)氯化鐵點滴，觀察出現小孔的(de)時間。


 c. 孔隙率(lv)


  采用貼濾(lv)紙(zhi)法測(ce)定。將檢(jian)測(ce)試劑浸于單位(wei)面積濾(lv)紙(zhi)上(shang)，將濾(lv)紙(zhi)緊貼在(zai)被測(ce)發黑膜（未浸油）表面上(shang)，10min統(tong)計濾(lv)紙(zhi)上(shang)藍(lan)色斑(ban)點的數目。檢(jian)測(ce)試劑為鐵氰化(hua)鉀(jia)10g/L,氯化(hua)銨(an)60g/L。



2. 檢(jian)測結果

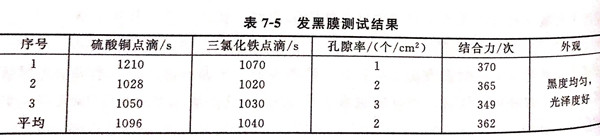

 檢(jian)測結果見(jian)表7-5發黑膜測試(shi)結果。

表 5.jpg


 從表7-5可見(jian)，膜層(ceng)黑度均勻，光澤(ze)度好(hao)，與(yu)基體之間的結合力良好(hao)，孔隙率(lv)很小，耐蝕性很好(hao)。


3.  膜層AFM圖觀察


 應用(yong)掃描探針顯微(wei)(wei)鏡觀察發(fa)黑膜層表(biao)面形貌：發(fa)黑膜表(biao)面比(bi)較均勻且平(ping)整(zheng)，微(wei)(wei)觀不平(ping)整(zheng)度約為(wei)20nm,呈胞(bao)狀(zhuang)沉積(ji)而(er)成，胞(bao)的(de)表(biao)面不光滑，其(qi)大小約為(wei)0.5μm,決定了膜層具有良好的(de)耐蝕性能(neng)。胞(bao)與胞(bao)之間有線條狀(zhuang)凹槽，是其(qi)性能(neng)不夠完善的(de)原因。
