一(yi)、KCA、KCB鍍鉻添加(jia)劑(ji)
1. 鍍鉻工藝電流效率的提高(gao)
鍍鉻(ge)(ge)工藝的(de)電(dian)流(liu)效率(lv)(lv)低，一般只有10%~13%.特別是(shi)(shi)鍍較(jiao)厚(hou)鉻(ge)(ge)層的(de)硬鉻(ge)(ge)工藝，要鍍0.05mm 厚(hou)的(de)鉻(ge)(ge)層，往往需(xu)耗時100min(假定電(dian)流(liu)密度(du)為50A/dm2，電(dian)流(liu)效率(lv)(lv)為13%).而一般的(de)耐磨鍍硬鉻(ge)(ge)的(de)厚(hou)度(du)常常都(dou)在(zai)0.05mm以上(shang)，為了提(ti)高(gao)生(sheng)產效率(lv)(lv)，縮短電(dian)鍍時間，故開發鍍鉻(ge)(ge)新型(xing)高(gao)效低成本的(de)添(tian)加(jia)劑(ji)(ji)(ji)具(ju)有十分重要的(de)意義(yi)。但近(jin)年來(lai)鍍鉻(ge)(ge)添(tian)加(jia)劑(ji)(ji)(ji)的(de)研(yan)究熱點是(shi)(shi)稀土(tu)陽離(li)子添(tian)加(jia)劑(ji)(ji)(ji)，電(dian)流(liu)效率(lv)(lv)可提(ti)高(gao)1.3倍，即(ji)(ji)可達(da)到17.1%,而市(shi)面(mian)上(shang)所(suo)售(shou)為含(han)稀土(tu)陽離(li)子的(de)氟(fu)化物(wu)或氟(fu)化配(pei)合物(wu)作為鍍鉻(ge)(ge)添(tian)加(jia)劑(ji)(ji)(ji)，其(qi)價格(ge)較(jiao)高(gao)，穩定性較(jiao)差，而氟(fu)化物(wu)對陽極(ji)鉛的(de)腐蝕(shi)也(ye)(ye)很嚴重，使用(yong)戶望而生(sheng)畏。即(ji)(ji)使使用(yong)鉛銻、鉛銻錫合金為陽極(ji)，腐蝕(shi)仍有存在(zai)。值得(de)慶幸的(de)是(shi)(shi)，目(mu)前開發的(de)有機添(tian)加(jia)劑(ji)(ji)(ji)，不含(han)稀土(tu)添(tian)加(jia)劑(ji)(ji)(ji)，也(ye)(ye)不含(han)氟(fu)化物(wu)，已經面(mian)市(shi)多年，在(zai)提(ti)高(gao)鍍鉻(ge)(ge)電(dian)流(liu)效率(lv)(lv)方(fang)面(mian)可以達(da)到20%以上(shang)，而且在(zai)整平(ping)性和光亮度(du)上(shang)也(ye)(ye)有顯著(zhu)的(de)提(ti)高(gao)。

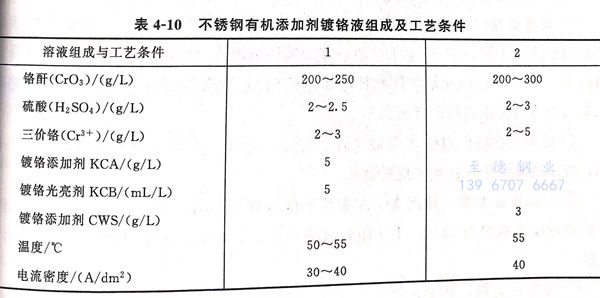

2. 不銹鋼有(you)機添加劑鍍鉻液組成及工藝條件見表(biao)4-10
3. 說(shuo)明
①. KCA添(tian)加(jia)劑(ji)(ji)(ji)(ji)和(he)KCB光(guang)(guang)亮(liang)劑(ji)(ji)(ji)(ji)均為國產有機磺酸類(lei)物，具有極強的(de)抗(kang)氧化性，在鉻酸中(zhong)不(bu)被氧化分解。A劑(ji)(ji)(ji)(ji)具有提(ti)高(gao)整(zheng)平度(du)(du)、快(kuai)速沉積鉻層(ceng)的(de)作(zuo)用(yong)(yong)(yong)，B劑(ji)(ji)(ji)(ji)具有提(ti)高(gao)光(guang)(guang)亮(liang)度(du)(du)和(he)硬度(du)(du)的(de)作(zuo)用(yong)(yong)(yong)，兩者(zhe)相互配合使用(yong)(yong)(yong)，可使光(guang)(guang)亮(liang)度(du)(du)相得益彰的(de)增(zeng)大。B劑(ji)(ji)(ji)(ji)與其他類(lei)型鍍鉻添(tian)加(jia)劑(ji)(ji)(ji)(ji)合用(yong)(yong)(yong)也可提(ti)高(gao)鍍鉻層(ceng)的(de)光(guang)(guang)亮(liang)度(du)(du)，是一(yi)種廣譜(pu)光(guang)(guang)亮(liang)劑(ji)(ji)(ji)(ji)，但不(bu)可過量使用(yong)(yong)(yong)，以免(mian)增(zeng)大內應力，發生脆性作(zuo)用(yong)(yong)(yong)。［這(zhe)兩種添(tian)加(jia)劑(ji)(ji)(ji)(ji)和(he)光(guang)(guang)亮(liang)劑(ji)(ji)(ji)(ji)經常被采用(yong)(yong)(yong)，與同種類(lei)型外國產品相比并不(bu)遜色。不(bu)銹鋼直接鍍鉻時(shi)，在施鍍開(kai)始時(shi)采用(yong)(yong)(yong)電流(liu)階梯式升(sheng)高(gao)，從3A/d㎡2、3.5A/dm、4A/dm.....至額定電流(liu)密度(du)(du)，每次電流(liu)升(sheng)高(gao)間隔幾(ji)分鐘，以提(ti)高(gao)鉻層(ceng)的(de)結合力，此時(shi)產生氫氣還(huan)原表(biao)面(mian)氧化膜。
②. CWS鍍鉻(ge)添加(jia)劑主要(yao)組成為酰化烷(wan)基磺酸，由(you)國(guo)外(wai)進口，價格比國(guo)產要(yao)稍(shao)高(gao)些，可(ke)獲得(de)光(guang)亮、細(xi)致的鉻(ge)層，當電(dian)流密度在(zai)40A/d㎡,每小時(shi)可(ke)鍍得(de)0.04mm,鉻(ge)層維氏硬度可(ke)達(da)800HV。
二、XG-A鍍鉻走位劑(ji)
1. 鍍液成分及操作條件(jian)
鉻酐 120~250g/L(Bé12°~23°)
硫酸 0.6~1.2g/L[m(鉻酐）：m(硫酸）＝200:1]
三價鉻 0.5~3.0g/L(開(kai)缸時）
XG-A走(zou)(zou)位劑 1~2g/L(消(xiao)耗量：每添加1kg鉻酐時補(bu)加走(zou)(zou)位劑10g)
溫度 32~50℃ 、 電流密度 15~50A/d㎡
2. 經濟效益(yi)
①. 可(ke)降(jiang)低(di)鉻酐(gan)(gan)濃度，形(xing)狀簡單的產(chan)品鉻酐(gan)(gan)取(qu)下限(xian)，如150g/L,凹(ao)凸較復(fu)雜的產(chan)品則(ze)鉻酐(gan)(gan)取(qu)上(shang)限(xian)，如250g/L.而通常(chang)的裝飾鉻鍍液的鉻酐(gan)(gan)高達350g/L,可(ke)降(jiang)低(di)鉻酐(gan)(gan)40%~70%,因而使鍍件和掛具出(chu)槽時帶(dai)出(chu)的鉻酐(gan)(gan)損耗減(jian)少，有利于含鉻廢(fei)水對六價鉻的處理費用的降(jiang)低(di)。
②. 鍍(du)液(ye)可在(zai)較低溫度(du)32℃時工作，在(zai)夏季(ji)的氣(qi)溫下(xia)可以對鍍(du)鉻液(ye)停止供(gong)熱保溫，減少(shao)用電(dian)費(fei)用，達到節能的效(xiao)果。
③. 提(ti)高(gao)電流(liu)(liu)效(xiao)率(lv)，使用XG-A走位(wei)劑的(de)鍍(du)鉻電流(liu)(liu)效(xiao)率(lv)可達18%~25%,而標(biao)準(zhun)鍍(du)鉻的(de)電流(liu)(liu)效(xiao)率(lv)為13%.由于電流(liu)(liu)效(xiao)率(lv)的(de)提(ti)高(gao)，可減少(shao)鍍(du)鉻時間1/3,可減少(shao)用電量。
④. 覆蓋能(neng)(neng)力高，普通鍍鉻深(shen)孔能(neng)(neng)鍍進(jin)(jin)25%~30%,而用XG-A走位劑(ji)的(de)深(shen)孔能(neng)(neng)鍍進(jin)(jin)80%以上，使鍍層厚(hou)度(du)的(de)分布也較均勻(yun)。

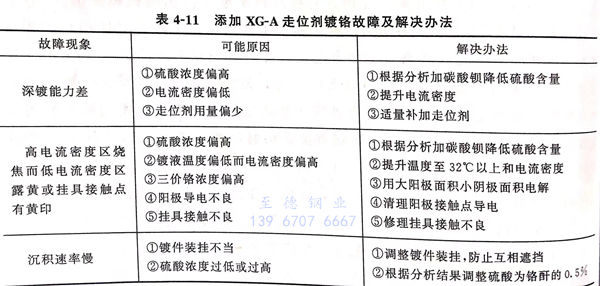

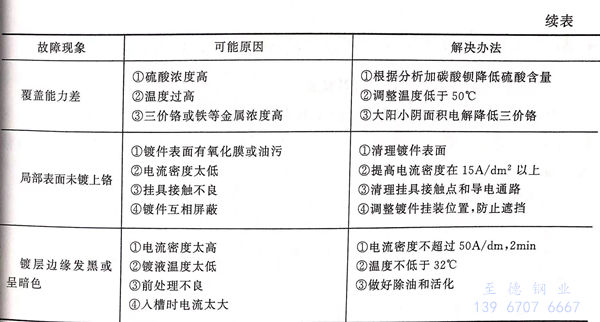

3. 常見故障及解決辦法見表4-11。
