不銹鋼電化學拋(pao)光和(he)機械拋(pao)光對材料硬(ying)度(du)和(he)耐蝕性(xing)能的影(ying)響(xiang)主要有以下幾點(dian)：


1. 表面顯微硬度(du)

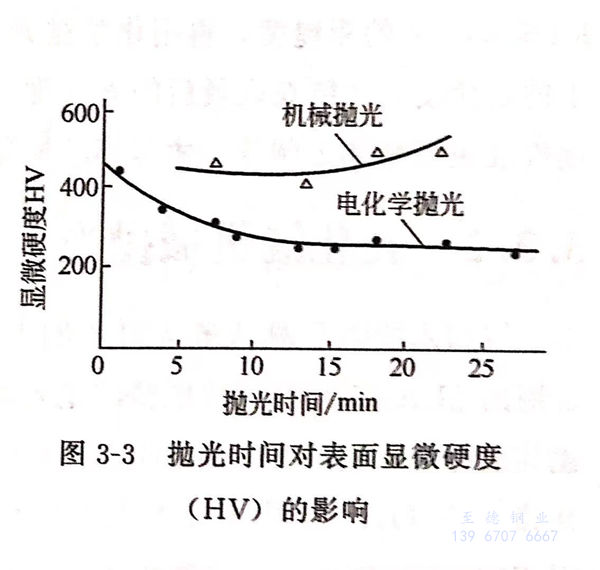

  a. 機械拋光(guang)隨著(zhu)時間的(de)延長，表面顯(xian)微(wei)硬(ying)度基本(ben)上無明顯(xian)變化，見圖3-3拋光(guang)時間對(dui)表面顯(xian)微(wei)硬(ying)度（HV)的(de)影響，并高于電化學拋光(guang)顯(xian)微(wei)硬(ying)度（HV)。


圖 3.jpg


  b. 電(dian)化學(xue)拋(pao)光隨著拋(pao)光時(shi)(shi)間的延長，表面顯(xian)微(wei)硬度(du)開始時(shi)(shi)明顯(xian)下(xia)降(jiang)，15min后下(xia)降(jiang)趨(qu)勢變得平(ping)緩，這(zhe)主要是因(yin)為(wei)電(dian)化學(xue)拋(pao)光時(shi)(shi)冷(leng)作(zuo)硬化層被逐(zhu)漸(jian)溶解，使表面硬度(du)下(xia)降(jiang)而后趨(qu)于平(ping)緩。



2. 表面耐蝕(shi)性


 腐(fu)蝕實驗采用失重(zhong)法，即(ji)在50g/L三(san)氯化鐵和1.83g/L鹽酸(suan)介質在溫(wen)度50℃中(zhong)進行。每隔1小時取出(chu)試樣觀察其(qi)表面腐(fu)蝕狀態，并在光電分析天(tian)平上(shang)稱量其(qi)失重(zhong)值（mg)。


  a. 機械拋光表面耐蝕性

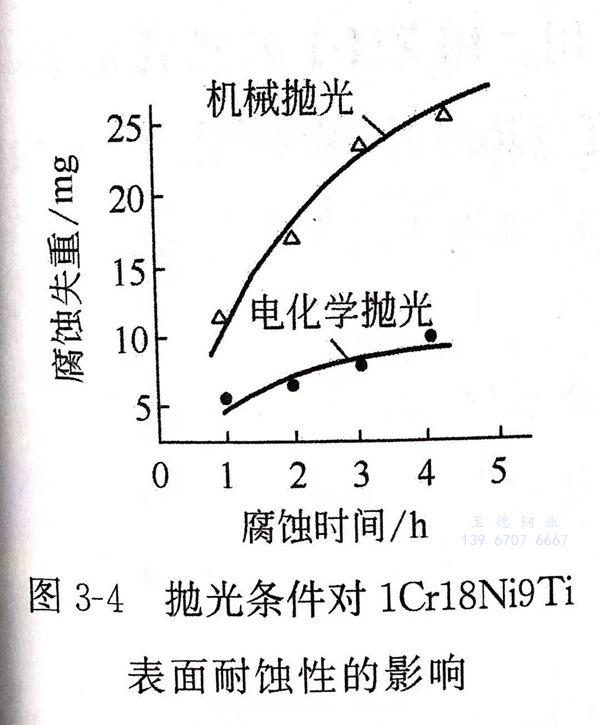

  從圖3-4拋光條件對321不銹鋼表面耐蝕性影響的曲線看出，機械拋光的耐蝕性明顯低于電化學拋光，這主要是機械拋光表面的冷作硬化變形層的腐蝕速率較高，加之在機械研磨過程中，不可避免地有磨料微粒嵌入變形層中，加大了變形層的腐蝕速率。


圖 4.jpg


  b. 電化學拋光使金屬表面冷作硬化層溶解，表面活性降低，更重要的是，表面有一連續的鈍化膜形成，顯著提高其耐蝕性。
