1. 土壤(rang)的腐蝕性等級(ji)與埋地管道防腐等級(ji)

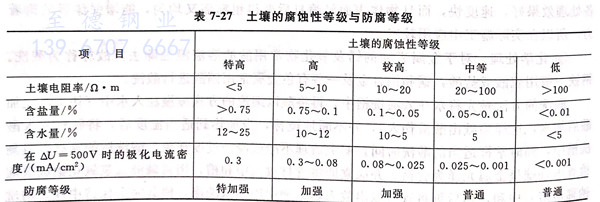

埋地(di)管(guan)道的(de)管(guan)壁與土(tu)壤(rang)(rang)接觸部(bu)分會產生腐(fu)蝕，腐(fu)蝕速度與土(tu)壤(rang)(rang)中可溶(rong)性(xing)部(bu)分的(de)性(xing)質、數量(liang)(liang)、含水量(liang)(liang)、透(tou)氣性(xing)、微生物、有機物都有關系(xi)，腐(fu)蝕過程的(de)機理主要是(shi)化學腐(fu)蝕。土(tu)壤(rang)(rang)的(de)腐(fu)蝕性(xing)等級與埋地(di)管(guan)道相應的(de)防(fang)腐(fu)等級見表 7-27 。
對于(yu)有可能被雜散電流(liu)侵蝕的地區(qu)，如電氣機車線路附近地段，必須(xu)進行地下雜散電流(liu)的測定和防(fang)護。
2. 瀝(li)清絕(jue)緣防(fang)腐層(ceng)的結(jie)構

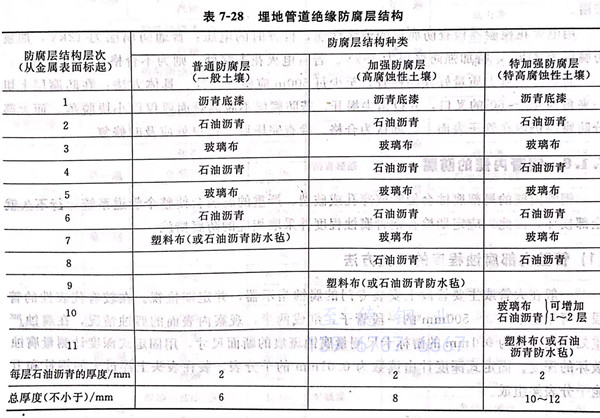

目前(qian)，我國埋(mai)地(di)管道(dao)(dao)的防(fang)腐主(zhu)要是(shi)采用(yong)瀝青絕緣(yuan)防(fang)腐。根(gen)據土壤腐蝕特性的不同(tong)，其絕緣(yuan)防(fang)腐層可分為普通、加(jia)強(qiang)(qiang)(qiang)和(he)(he)特加(jia)強(qiang)(qiang)(qiang)三種，見表7-28。埋(mai)地(di)管道(dao)(dao)穿(chuan)越(yue)河流、鐵路(lu)、公路(lu)、山洞(dong)、鹽堿沼澤地(di)、靠(kao)近(jin)電氣(qi)車(che)輛路(lu)線(xian)等地(di)段(duan)的管道(dao)(dao)，一般(ban)包(bao)加(jia)強(qiang)(qiang)(qiang)防(fang)腐層；穿(chuan)越(yue)電氣(qi)鐵路(lu)和(he)(he)有(you)軌(gui)電車(che)的管道(dao)(dao)，應包(bao)特加(jia)強(qiang)(qiang)(qiang)防(fang)腐層。
3. 瀝青絕緣防腐層的施工
涂抹瀝青絕緣防腐層(ceng)之前，鋼管都應徹底除(chu)銹，底漆應涂在潔凈(jing)、干(gan)燥的管子表面上，涂抹應均勻一致(zhi)，厚度一般(ban)為0.1~0.2mm。
涂抹瀝青(qing)時，溫度應保持在(zai)160~180℃,如施工時環境(jing)溫度高于(yu)30℃,則(ze)允許瀝青(qing)溫度降低(di)到150℃.
涂抹(mo)層(ceng)(ceng)的(de)玻璃布應與瀝青材料緊密(mi)黏合，要求厚度(du)(du)均(jun)勻，表(biao)面連續，無氣泡，無褶皺。如涂抹(mo)厚度(du)(du)一次不能滿足(zu)要求時(shi)，可在涂層(ceng)(ceng)干燥(zao)后再涂抹(mo)第二層(ceng)(ceng)，直至所需(xu)厚度(du)(du)為止。玻璃布最好以條(tiao)狀(zhuang)成螺(luo)旋式包纏，壓邊寬度(du)(du)一般為10~20mm,圈與圈之(zhi)間的(de)搭接長度(du)(du)應為50~80mm,并(bing)用熱瀝青黏合。
外包聚氯乙(yi)烯(xi)薄(bo)膜作保護層(ceng)(ceng)時(shi)，一般在(zai)瀝青涂層(ceng)(ceng)溫度降到(dao)40~60℃時(shi)進行。包纏時(shi)薄(bo)膜要拉(la)平直，圈與(yu)圈之(zhi)間的搭接寬度為(wei)10~20mm。
現場進行(xing)焊(han)口補絕緣(yuan)或補傷時，其材(cai)料、結(jie)構、厚(hou)度應與(yu)原(yuan)絕緣(yuan)防(fang)腐層一樣。
瀝(li)青防腐層的施工(gong)，應(ying)(ying)在(zai)環境溫(wen)度高(gao)于5℃的常溫(wen)下進行，如氣溫(wen)過低，應(ying)(ying)先經(jing)加(jia)熱后方可進行防腐工(gong)作，此外，不準在(zai)雨(yu)、霧(wu)、雪(xue)和大風中進行涂抹作業。
4. 瀝青絕緣防(fang)腐層的質量檢查
施工質(zhi)量應滿足下列要求(qiu)：
瀝(li)(li)青底漆不得(de)有(you)空(kong)白、凝塊和(he)滴落等(deng)缺陷，瀝(li)(li)青膠(jiao)結材料各層(ceng)間不得(de)有(you)氣孔(kong)、裂(lie)紋(wen)、凸瘤和(he)落入雜物等(deng)缺陷，加強包扎層(ceng)應全部與瀝(li)(li)青膠(jiao)結材料緊(jin)密(mi)結合，不得(de)形成空(kong)泡(pao)和(he)皺褶。
用電火(huo)花檢驗器檢查防腐(fu)層的絕緣性(xing)能，檢查時(shi)的電壓：普通防腐(fu)層為12kV,加強(qiang)防腐(fu)層為24kV,特加強(qiang)防腐(fu)層為36kV.若有(you)電火(huo)花擊(ji)穿處(chu)，則為不合格(ge)。
防(fang)腐層黏(nian)著力質(zhi)量好壞的(de)檢(jian)查(cha)(cha)，至少每500m應檢(jian)查(cha)(cha)一(yi)處。具(ju)體(ti)方法：在防(fang)腐層上切一(yi)夾角為45°~60°的(de)叉口，并(bing)以角尖揭開，若防(fang)腐層不(bu)脫(tuo)離管(guan)面或(huo)僅以小塊脫(tuo)落，而大部(bu)分防(fang)腐層仍留在管(guan)子表(biao)面上，即認(ren)為合格。檢(jian)查(cha)(cha)完畢后(hou)，接口處應及時修(xiu)復。
