浙江至德鋼業有限公司為您介紹等徑不銹鋼(gang)三通、異徑三通、直角三通、斜角三通及Y型三通的生產工藝與技術方法。
一、焊接(jie)三通(tong)展開圖
1. 等徑直角(jiao)三通展開圖

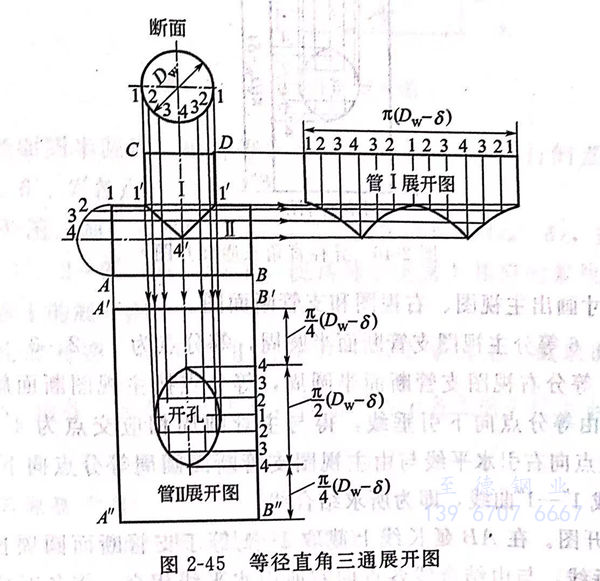

圖(tu)2-45為(wei)等徑直角三通展開圖(tu)，其作(zuo)圖(tu)步驟如(ru)下。
①. 按已知尺寸畫(hua)出主(zhu)視圖和(he)斷(duan)面圖，由于兩(liang)管直(zhi)(zhi)徑相等，其結合線為兩(liang)管邊線交點與軸線交點的連線，可(ke)直(zhi)(zhi)接畫(hua)出。
②. 6等分管Ⅰ斷面半圓周，等分點(dian)為(wei)1、2、3、4、3、2、1.由等分點(dian)引下垂線，得與結合線1'-4'-1'交點(dian)。
③. 畫管(guan)Ⅰ展(zhan)開圖(tu)(tu)。在CD延長線(xian)上取1-1等于管(guan)Ⅰ斷面圓(yuan)周(zhou)長度，并12等分。由各(ge)等分點(dian)向下引垂(chui)線(xian)，與由結合(he)線(xian)各(ge)點(dian)向右所(suo)引的(de)水(shui)平線(xian)相交，將各(ge)對(dui)應交點(dian)連成曲線(xian)，即(ji)得所(suo)求管(guan)Ⅰ展(zhan)開圖(tu)(tu)。
④. 畫(hua)管(guan)Ⅱ展開圖(tu)。在主(zhu)視圖(tu)正下方畫(hua)一長(chang)(chang)方形(xing)，使(shi)其(qi)長(chang)(chang)度等(deng)(deng)于(yu)圓(yuan)管(guan)斷面周長(chang)(chang)，寬等(deng)(deng)于(yu)主(zhu)視圖(tu)AB。在B'B”線(xian)上取4-4等(deng)(deng)于(yu)斷面1/2圓(yuan)周。6等(deng)(deng)分4-4,等(deng)(deng)分點(dian)為(wei)4、3、2、1、2、3、4,由各等(deng)(deng)分點(dian)向左引水平線(xian)，與(yu)由主(zhu)視圖(tu)結合(he)線(xian)各點(dian)向下所引的垂線(xian)相(xiang)交，將各對應交點(dian)連成曲線(xian)，即為(wei)管(guan)I開孔(kong)實(shi)形(xing)。A'B'B"A”即為(wei)所求管(guan)Ⅱ展開圖(tu)。
⑤. 等徑(jing)三通(tong)展開(kai)(kai)圖壁厚(hou)處理 因(yin)為等徑(jing)三通(tong)的(de)連(lian)接不管(guan)是(shi)正交(jiao)還是(shi)斜交(jiao)，結合線的(de)投影(ying)都是(shi)直線，因(yin)此都按外(wai)徑(jing)放樣，開(kai)(kai)孔的(de)展開(kai)(kai)也按外(wai)徑(jing)計算(suan)。
2. 異徑直角三通展開圖

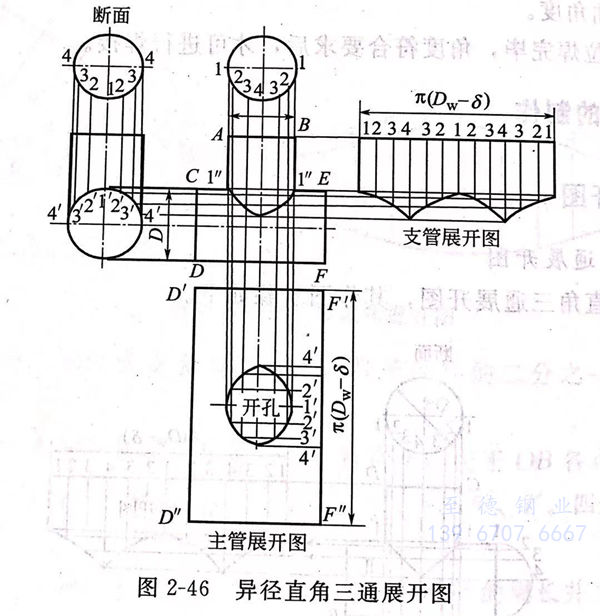

圖(tu)(tu)2-46為異徑直角(jiao)三(san)通展開圖(tu)(tu)，其作圖(tu)(tu)步驟如下。
①. 按已知尺寸畫(hua)出主視圖(tu)、右(you)視圖(tu)和支管斷(duan)面圖(tu)。
②. 求結(jie)合線(xian)(xian)(xian)。6等分(fen)主(zhu)(zhu)視(shi)圖支(zhi)管(guan)(guan)斷面(mian)(mian)半(ban)圓(yuan)(yuan)周(zhou)(zhou)(zhou)，等分(fen)點(dian)(dian)為1、2、3、4、3、2、1,由等分(fen)點(dian)(dian)引下垂(chui)線(xian)(xian)(xian)；6等分(fen)右視(shi)圖支(zhi)管(guan)(guan)斷面(mian)(mian)半(ban)圓(yuan)(yuan)周(zhou)(zhou)(zhou)，等分(fen)點(dian)(dian)按主(zhu)(zhu)視(shi)圖斷面(mian)(mian)旋(xuan)轉(zhuan)90°,為4、3、2、1、2、3、4,由等分(fen)點(dian)(dian)向(xiang)(xiang)下引垂(chui)線(xian)(xian)(xian)，得與(yu)主(zhu)(zhu)管(guan)(guan)圓(yuan)(yuan)周(zhou)(zhou)(zhou)相(xiang)應(ying)(ying)交點(dian)(dian)為4'、3'、2'、1'、2'、3'、4'.再由各交點(dian)(dian)向(xiang)(xiang)右引水平線(xian)(xian)(xian)與(yu)由主(zhu)(zhu)視(shi)圖支(zhi)管(guan)(guan)斷面(mian)(mian)圓(yuan)(yuan)周(zhou)(zhou)(zhou)等分(fen)點(dian)(dian)向(xiang)(xiang)下所引的垂(chui)線(xian)(xian)(xian)相(xiang)交，將各對應(ying)(ying)交點(dian)(dian)連(lian)成1"-1”曲線(xian)(xian)(xian)，即(ji)為所求結(jie)合線(xian)(xian)(xian)。
③. 畫支管(guan)(guan)展(zhan)開圖。在AB延(yan)長線(xian)上截取1-1等(deng)于(yu)支管(guan)(guan)斷面圓周(zhou)長度，并12等(deng)分(fen)。由等(deng)分(fen)點向下引(yin)垂線(xian)，與由結合線(xian)各點向右所引(yin)水平線(xian)相交(jiao)(jiao)，將各對應交(jiao)(jiao)點連成光滑曲線(xian)，即得支管(guan)(guan)展(zhan)開圖。
④. 畫主管展開(kai)圖(tu)。在CD、EF向下的延長(chang)線上(shang)作一(yi)矩形(xing)(xing)，使其長(chang)等于(yu)主管斷面圓周長(chang)，由(you)中點(dian)(dian)1'向上(shang)和向下對(dui)稱截(jie)取(qu)與(yu)右(you)視(shi)圖(tu)中12、23、34弧(hu)長(chang)相等的線段，得出各(ge)(ge)點(dian)(dian)向左引(yin)水平線，與(yu)由(you)主視(shi)圖(tu)結合線各(ge)(ge)點(dian)(dian)向下所引(yin)垂(chui)線相交(jiao)的交(jiao)點(dian)(dian)，將(jiang)對(dui)應交(jiao)點(dian)(dian)連成光滑曲線，即(ji)得主管開(kai)孔實形(xing)(xing)，D'F'F"D"即(ji)為(wei)主管展開(kai)圖(tu)。
⑤. 異(yi)徑(jing)(jing)三通(tong)壁厚處理。不鏟(chan)坡口的異(yi)徑(jing)(jing)三通(tong)，支管(guan)(guan)按(an)(an)(an)內(nei)徑(jing)(jing)放(fang)樣，主管(guan)(guan)按(an)(an)(an)內(nei)徑(jing)(jing)放(fang)樣。如果(guo)管(guan)(guan)壁較厚，支管(guan)(guan)要求兩(liang)面有坡口時，則按(an)(an)(an)中徑(jing)(jing)放(fang)樣，而主管(guan)(guan)按(an)(an)(an)外(wai)徑(jing)(jing)放(fang)樣，但不管(guan)(guan)支管(guan)(guan)按(an)(an)(an)內(nei)徑(jing)(jing)或中徑(jing)(jing)放(fang)樣，支管(guan)(guan)展開長度(du)則按(an)(an)(an)成品管(guan)(guan)或卷板管(guan)(guan)來(lai)確定(ding)。主管(guan)(guan)切孔的展開長度(du)按(an)(an)(an)外(wai)徑(jing)(jing)確定(ding)。
3. 等徑斜三通展(zhan)開圖

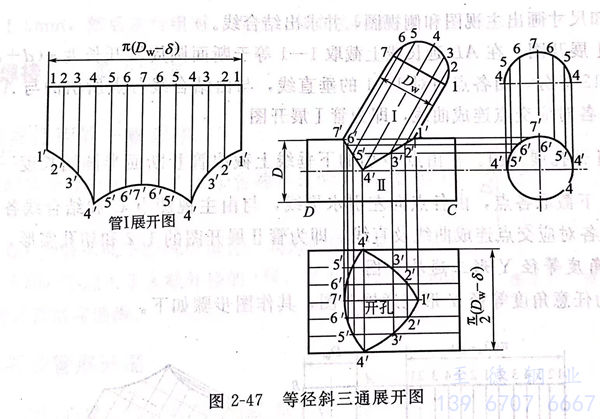

圖(tu)2-47為等徑斜三(san)通展開(kai)圖(tu)，其作圖(tu)步驟如(ru)下(xia)。
①. 按已知(zhi)尺寸(cun)畫出主視圖和斷面圖。
②. 直接畫出等(deng)徑斜三通管(guan)的(de)結合線。
③. 6等分支管斷面(mian)圓(yuan)半圓(yuan)周，由各等分點引與支管中心線(xian)平(ping)行的直(zhi)線(xian)，交結(jie)合線(xian)于1'、2'、3'、4'、5'、6'、7各點。
④. 畫管(guan)Ⅰ的展開(kai)圖。畫一(yi)水平(ping)線1-1等于斷(duan)面圓周長，并12等分；由各等分點引下垂線1-1'、2-2'、···、1-1',使其(qi)等于支管(guan)上(shang)相應(ying)的素線長度；用光滑曲線連接各點，即得管(guan)Ⅰ的展開(kai)圖。
⑤. 畫管(guan)Ⅱ開(kai)孔(kong)展開(kai)圖。在由管(guan)Ⅱ右端點(dian)所引下(xia)垂(chui)線(xian)上，截(jie)取斷面圓半圓周長(chang)并6等分，由各點(dian)向左引水平線(xian)，與(yu)結(jie)合(he)線(xian)上各點(dian)所引的下(xia)垂(chui)線(xian)相交(jiao)，將各對應相交(jiao)點(dian)連成(cheng)曲線(xian)，即為管(guan)Ⅱ開(kai)孔(kong)實形(xing)。
4. 異徑斜交三(san)通展開圖(tu)

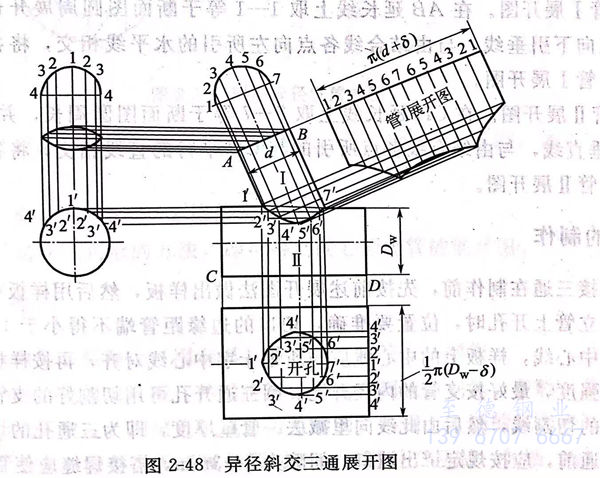

圖(tu)(tu)2-48為異徑斜交(jiao)三通展開圖(tu)(tu)，其作圖(tu)(tu)步驟(zou)如下。
①. 按(an)已知尺寸畫出(chu)主視(shi)圖和(he)側視(shi)圖，并求出(chu)結合(he)線(xian)。
②. 畫管(guan)Ⅰ展(zhan)開圖。在AB延長線上截取1-1等于斷面圓周展(zhan)開長度，并(bing)12等分，由各(ge)點(dian)引對1-1的(de)(de)垂直線，與(yu)(yu)由結合線各(ge)點(dian)所引的(de)(de)與(yu)(yu)AB平行的(de)(de)直線相交(jiao)(jiao)，將各(ge)對應交(jiao)(jiao)點(dian)連成曲線，即(ji)為管(guan)Ⅰ展(zhan)開圖。
③. 畫管Ⅱ開(kai)孔展(zhan)開(kai)圖(tu)。在由(you)點(dian)D引(yin)的下垂(chui)線上(shang)截(jie)取(qu)管Ⅱ斷(duan)面半圓周長度并由(you)中點(dian)1'上(shang)下截(jie)取(qu)各點(dian)，由(you)各點(dian)向(xiang)左引(yin)水平線，與由(you)主視圖(tu)點(dian)C和(he)(he)結合線各點(dian)所引(yin)下垂(chui)線相交，將各對應交點(dian)連成曲(qu)線及直線，即(ji)為管Ⅱ展(zhan)開(kai)圖(tu)的1/2和(he)(he)切孔實形(xing)。
5. 任意角度等徑Y型三通展開圖

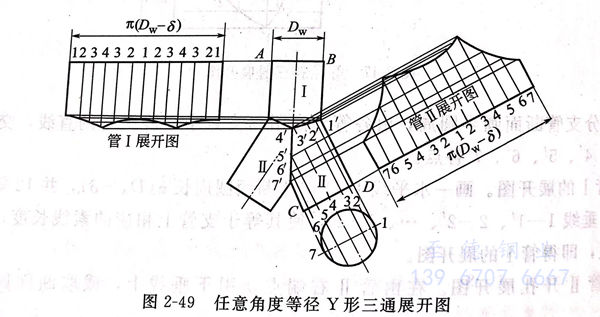

圖2-49為(wei)任意角度(du)等徑(jing)Y形三通展開圖，其作(zuo)圖步驟如下(xia)。
①. 按已(yi)知尺寸畫出主視圖和(he)斷(duan)面圖。
②. 將(jiang)斷面圖半圓周分成6等份，等分點(dian)為(wei)1、2、3、··、7.由各(ge)等分點(dian)向上引管Ⅱ中(zhong)心線的平行線，與管I的結合線交點(dian)為(wei)1'、2'、3'、4',與管Ⅱ的結合線交點(dian)為(wei)4'、5'、6'、7'.
③. 畫(hua)管(guan)Ⅰ展(zhan)開圖。在AB延(yan)長線(xian)(xian)上取1-1等(deng)(deng)于(yu)斷面圖圓(yuan)周展(zhan)開長度，并12等(deng)(deng)分，由各(ge)等(deng)(deng)分點(dian)向下引(yin)垂線(xian)(xian)，與由結(jie)合線(xian)(xian)各(ge)點(dian)向左所引(yin)的水平(ping)線(xian)(xian)相交(jiao)，將各(ge)對(dui)應交(jiao)點(dian)連成曲線(xian)(xian)，即得出管(guan)Ⅰ展(zhan)開圖。
④. 畫管Ⅱ展開圖(tu)(tu)。在CD延長線(xian)(xian)上取7-7等于(yu)斷(duan)面圖(tu)(tu)圓周(zhou)長，并12等分，由(you)各(ge)點(dian)(dian)引(yin)7-7的(de)(de)垂直線(xian)(xian)，與由(you)結合線(xian)(xian)各(ge)點(dian)(dian)所引(yin)的(de)(de)與CD平行(xing)的(de)(de)直線(xian)(xian)相交(jiao)，將各(ge)對應交(jiao)點(dian)(dian)連成曲線(xian)(xian)，即(ji)得出管Ⅱ展開圖(tu)(tu)。
二、不銹鋼三通的(de)制作(zuo)
各種焊接不銹鋼三通在制作前，先按前述展開圖法做出樣板，然后用樣板在主管和支管上劃線切割。在立管上開孔時，位置要準確，切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線，樣板上的中心線應與所劃十字中心線對齊，再按樣板劃線切割。為了提高三通的強度，最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線，然后由此線向里減去一管壁厚度，即為三通孔的切割線。
組對(dui)不(bu)銹鋼三(san)通前，應按規定鏟出坡口，間(jian)隙為2~3mm,搭(da)接(jie)焊(han)縫應使管壁緊靠(kao)，其間(jian)隙不(bu)得大于1.5mm,然后進行組對(dui)、焊(han)接(jie)，其方法同前。
