一、基本(ben)識(shi)別色(se)

1. 識別色規定(ding)

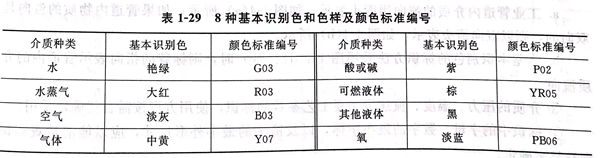

 根據管(guan)道內物(wu)質的一般性(xing)能分為8類(lei)，并相應(ying)規定了8種基本識別色和相應(ying)的顏色標準編號及色樣(yang)，如表(biao)1-29所示。

2. 基本識(shi)別色標識(shi)方(fang)法(fa)

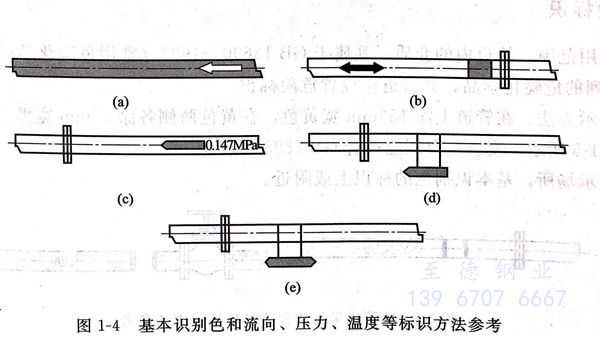

  工業管道的基本識別色標識方(fang)(fang)法，應從(cong)以下(xia)5種(zhong)方(fang)(fang)法中選擇，如圖(tu)1-4所示，說明如下(xia)。

  ①. 管道全長上標識。

  ②. 在管道上以寬為 150mm 的色環標識(shi)。

 ③. 在管(guan)道上以長方形的(de)識(shi)別(bie)色標牌標識(shi)。

 ④. 在管道上以帶箭(jian)頭的長(chang)方形(xing)識別色標牌(pai)標識。

 ⑤. 在管道上(shang)以(yi)系掛的識別(bie)色標牌標識。

 ⑥. 當(dang)采用圖1-4(b)~(e)所示方(fang)法時，兩(liang)個標識之間的最小距離應為(wei)10m.

 ⑦. 圖1-4(c)~(e)的標牌(pai)最小尺寸應以能(neng)清(qing)楚觀察識別(bie)色(se)來確(que)定。

 ⑧. 當管(guan)道(dao)采用圖(tu)1-4(b)~(e)所(suo)(suo)示(shi)方法時，其標(biao)識的(de)場所(suo)(suo)應該包(bao)括所(suo)(suo)有管(guan)道(dao)的(de)起點(dian)，終點(dian)、交叉點(dian)、轉彎處、閥門和穿墻孔兩側等的(de)管(guan)道(dao)上和其他需要標(biao)識的(de)部位。

二、識別符號

工(gong)(gong)業(ye)管道的識別符(fu)號由介(jie)質名稱、流向和(he)主(zhu)要工(gong)(gong)藝參數等(deng)組成，其標識應符(fu)合(he)下列要求。

 ①. 介質名稱的(de)標識(shi)。

  a.用介質全稱(cheng)標識。例如氮氣、硫酸、甲醇(chun)。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向的標識。

  a. 工(gong)業管道(dao)內介質(zhi)的(de)流向(xiang)用箭頭(tou)表示，如圖1-4(a)所示；如果管道(dao)內物(wu)質(zhi)的(de)流向(xiang)是雙(shuang)向(xiang)的(de)，則(ze)以雙(shuang)向(xiang)箭頭(tou)表示，如圖1-4(b)所示。

  b. 當(dang)基本識別(bie)色的標識方(fang)法采用圖(tu)1-4(d)、（e)時，則標牌的指(zhi)向表示(shi)管道內的介(jie)質流向。

 ③. 介(jie)質的(de)壓力、溫度(du)、流(liu)速等主(zhu)要工藝(yi)參(can)數(shu)的(de)標識，使用(yong)(yong)方可按需自(zi)行(xing)確定采用(yong)(yong)。

 ④. 標識中的字母、數字的最小字體，以及箭頭的最小外形尺寸，應以能(neng)清觀察識別符號來(lai)確(que)定。

三、安全標識

 1. 危險標識

   ①. 適用范圍

   管(guan)道內的介質(zhi)，凡(fan)屬于(yu)GB 13690-1992《常用危險(xian)(xian)(xian)化學(xue)品(pin)的分類及標(biao)志(zhi)》中所(suo)列(lie)的危險(xian)(xian)(xian)化學(xue)品(pin)，其管(guan)道應設置(zhi)危險(xian)(xian)(xian)標(biao)識(shi)。

   ②. 表(biao)示方法

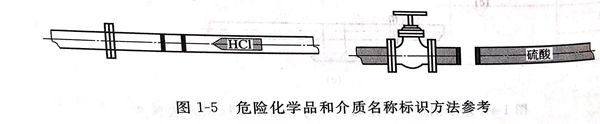

   在管道(dao)上涂150mm寬黃色(se)，在黃色(se)兩側各涂25mm寬黑色(se)的色(se)環或色(se)帶，如圖1-5所示。安(an)全色(se)范圍應符合GB2893的規定。

   ③. 表(biao)示(shi)場所

   基本識別色的標識上(shang)或附(fu)近。

 2. 消(xiao)防標識

 工業生(sheng)產(chan)中設置的(de)消(xiao)防(fang)專(zhuan)用管(guan)(guan)道應遵守GB 13495-1992的(de)規(gui)定，并在(zai)管(guan)(guan)道上標識“消(xiao)防(fang)專(zhuan)用”識別(bie)符(fu)號(hao)。
