不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。


  在(zai)大氣(qi)中(zhong)，由于加(jia)熱產生(sheng)回(hui)火變(bian)色(se)與耐(nai)腐(fu)蝕性的關(guan)(guan)系如(ru)圖7-1所示(shi)。試驗材(cai)料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和(he)YUS409D(11Cr-0.2Ti).表(biao)面(mian)是2B精(jing)加(jia)工(gong)方式（退火→采取酸洗工(gong)藝除掉氧化(hua)薄膜→使用平整軋機（Skinmill)校(xiao)平）為基準，經(jing)300~700℃加(jia)熱后(hou)，使用5%NaCl+0.2%H2O2水(shui)溶液，溫(wen)度(du)(du)30℃,進行(xing)3h噴霧(wu)后(hou)，按試驗材(cai)料(liao)表(biao)面(mian)的生(sheng)銹(xiu)(xiu)狀態，進行(xing)耐(nai)腐(fu)蝕性評價(jia)。隨(sui)著(zhu)加(jia)熱溫(wen)度(du)(du)的上升(sheng)，其色(se)調(diao)由淡金色(se)向藍紫色(se)轉變(bian)，從(cong)圖7-1的結果可見，即便是在(zai)300℃的淡金色(se)回(hui)火色(se)調(diao)中(zhong)亦屬生(sheng)銹(xiu)(xiu)。還可以看出，隨(sui)著(zhu)溫(wen)度(du)(du)的上升(sheng)，任何鋼(gang)種的氧化(hua)都加(jia)快，到(dao)500℃時(shi)，試料(liao)的含鉻（Cr)量(liang)越高，越不易生(sheng)銹(xiu)(xiu)，而到(dao)600℃時(shi)，變(bian)得與含鉻（Cr)量(liang)無關(guan)(guan)，這(zhe)些鋼(gang)種均全面(mian)生(sheng)銹(xiu)(xiu)。

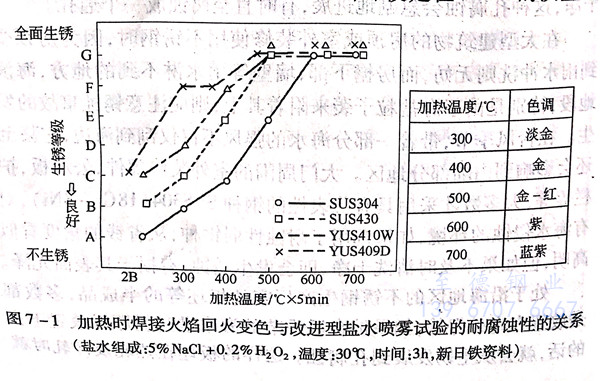

圖 1.jpg


   在(zai)焊(han)接時(shi)，如果使用氬（Ar)等惰(duo)性(xing)氣體進(jin)行(xing)充分(fen)的保(bao)護，則可以防(fang)止上(shang)述現象發生。當發生上(shang)述氧化物時(shi)，有必要進(jin)行(xing)磨削或酸洗，將氧化物完全除掉(diao)。
