化(hua)學(xue)著(zhu)(zhu)黑(hei)色法又(you)分(fen)酸(suan)性(xing)(xing)著(zhu)(zhu)黑(hei)色法和堿性(xing)(xing)著(zhu)(zhu)黑(hei)色法。酸(suan)性(xing)(xing)著(zhu)(zhu)黑(hei)色法得(de)到的膜層色澤均勻,薄而牢固,富有彈(dan)性(xing)(xing),結合(he)力好(hao),但膜層多孔,耐磨性(xing)(xing)較(jiao)差(cha),要經過固化(hua)處(chu)理才(cai)能提(ti)高耐磨性(xing)(xing);堿性(xing)(xing)著(zhu)(zhu)黑(hei)色法著(zhu)(zhu)色時間較(jiao)長,但黑(hei)膜的耐磨性(xing)(xing)很好(hao),無需固化(hua)處(chu)理。
化學著黑色法適用含鉻不銹鋼,不適用無鉻只含鎳不銹鋼。化學著黑色法處理零件時,在著黑色前最好先采用320#金剛砂噴砂、研磨和拋光,這樣才能保證零件表面得到均勻的純黑色。
一(yi)、不銹鋼化學著黑色(se)法溶液

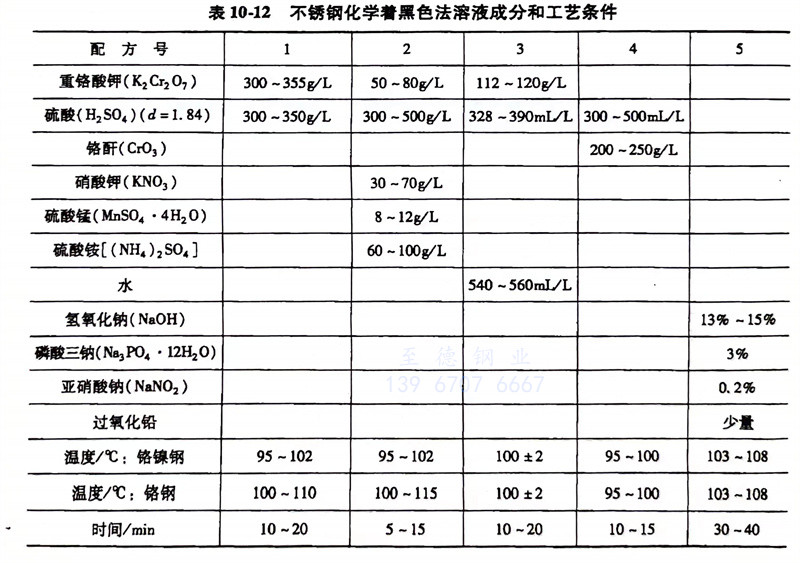

不銹鋼(gang)化(hua)學著黑色法(fa)溶液成(cheng)分和(he)工藝(yi)條(tiao)件見表10-12。
二(er)、不銹鋼化學(xue)發黑工藝流(liu)程
有(you)機(ji)溶(rong)劑(ji)除(chu)(chu)油(you)→晾干(gan) 化學除(chu)(chu)油(you)→熱水(shui)洗(50℃)→冷(leng)(leng)水(shui)洗→去(qu)氧(yang)(yang)(yang)化皮(pi)(氫氧(yang)(yang)(yang)化鈉溶(rong)液400~600g/L,溫度(du)加熱至沸(fei)騰,時間(jian)3~6min,沒有(you)氧(yang)(yang)(yang)化皮(pi)可(ke)不進行本工(gong)序)→水(shui)洗→去(qu)黑(hei)灰(hui)[硝酸(d=1.4)1份(fen),氫氟酸(40%,質量分數)1.5份(fen),水(shui)3.5份(fen),室溫,時間(jian)至黑(hei)灰(hui)除(chu)(chu)盡(jin),約(yue)15min,沒有(you)黑(hei)灰(hui)可(ke)在(zai)硫(liu)酸(10%,質量分數)中活化]→水(shui)洗→熱水(shui)預熱(100℃,水(shui)浸5~8min)→化學發黑(hei)→水(shui)洗→熱水(shui)洗→固化處理(li)→冷(leng)(leng)水(shui)洗→干(gan)燥(60~80℃,15~20min) →按需要可(ke)涂(tu)透明(ming)涂(tu)料(liao)。
三、不(bu)銹鋼發黑膜的固(gu)化(hua)處理
由于(yu)酸性(xing)(xing)發(fa)黑的發(fa)黑膜(mo)結構呈多微(wei)孔狀(zhuang),使其不耐磨。發(fa)黑后應進(jin)行固(gu)化(hua)處理,才(cai)能(neng)提高其耐磨性(xing)(xing)。固(gu)化(hua)處理分為(wei)電(dian)解固(gu)化(hua)、化(hua)學固(gu)化(hua)和熱固(gu)化(hua)。
1. 電解固化
電(dian)解固化溶液的(de)成分(fen)和工藝:
鉻酐 (CrO3)250g/L; 硫酸 (HS2O4)2.5g/L
溫(wen)度: 40℃
陰極電流密度: 2.5~3A/dm2
時間: 15min
電流開(kai)到(dao)不析出金屬鉻為度。
2. 化(hua)學(xue)固(gu)化(hua)
化(hua)學固化(hua)溶液與(yu)電(dian)解(jie)固化(hua)溶液相同,但不用通電(dian),其效(xiao)果稍遜于電(dian)解(jie)固化(hua)。
3. 熱固化
熱固化(hua)是將發黑的零件進行熱烘烤。
烘(hong)箱溫(wen)度120~140℃,烘(hong)烤時間20~40min。熱固化適用于配方3的溶(rong)液發(fa)黑獲得的膜(mo)(mo)層;配方5堿性溶(rong)液的發(fa)黑膜(mo)(mo)比較硬,耐磨性很好,無需進行固化處理。
