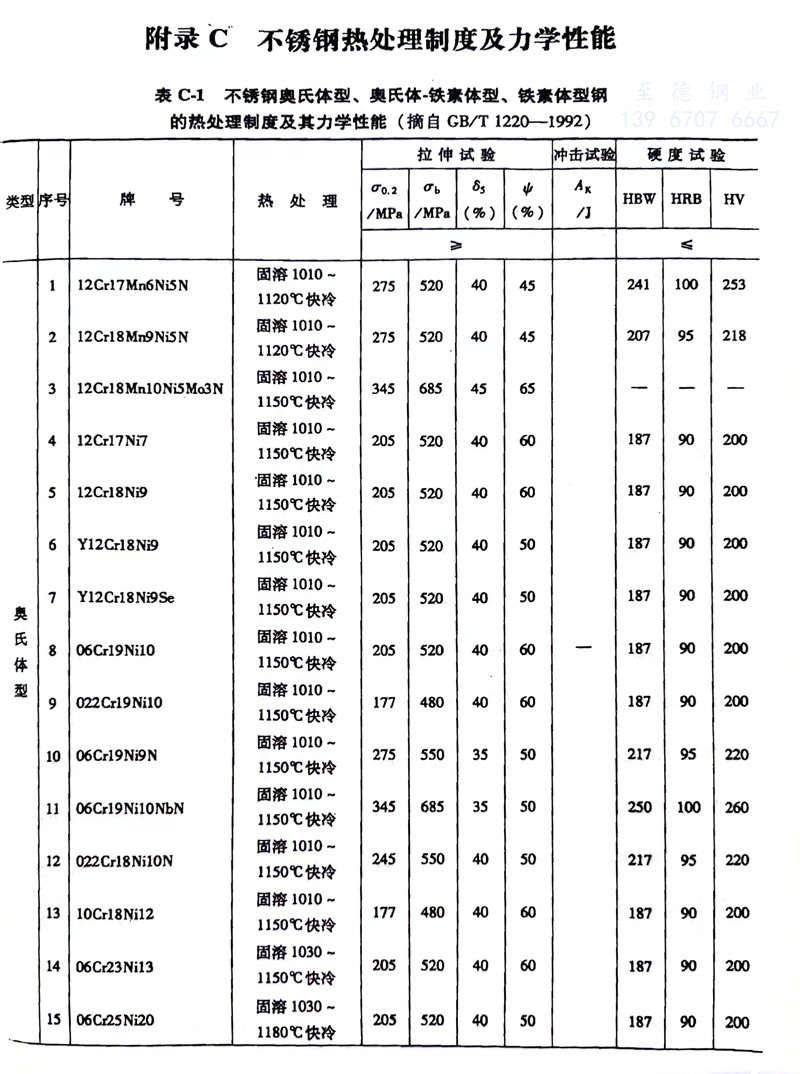

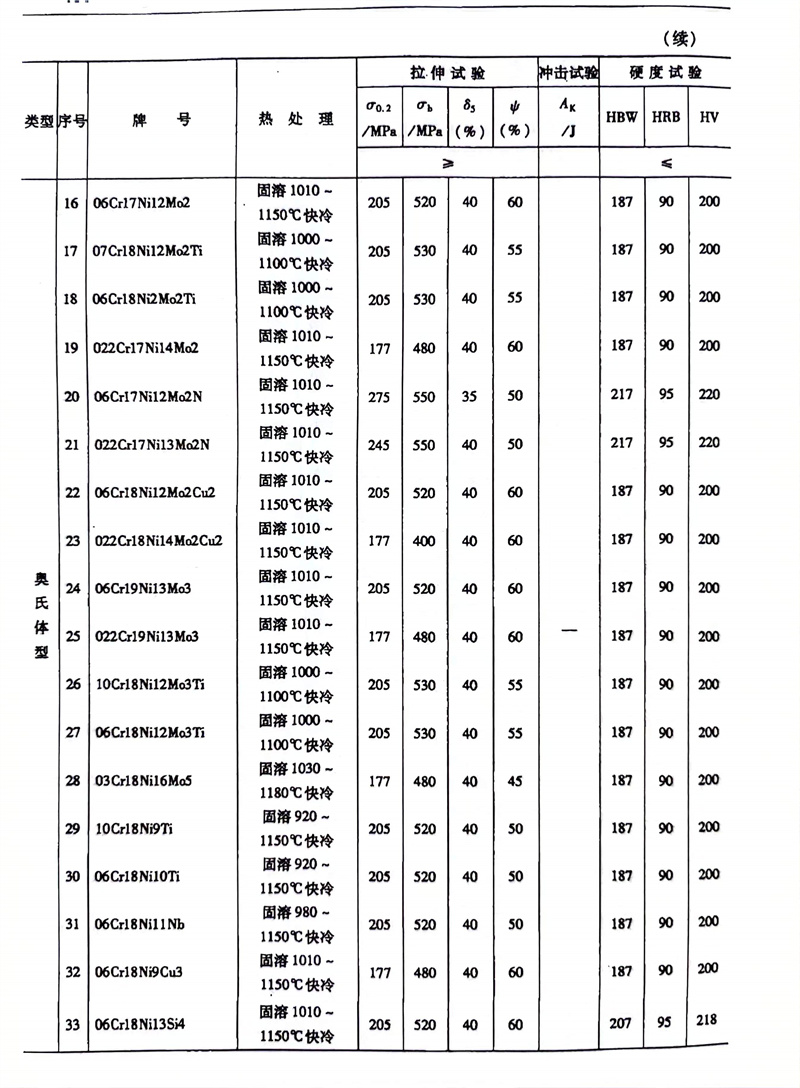

奧氏體(ti)(ti)不(bu)銹鋼(gang)、雙相不(bu)銹鋼(gang)、鐵素體(ti)(ti)不(bu)銹鋼(gang)的熱處理制度及(ji)其(qi)力學性能對照表

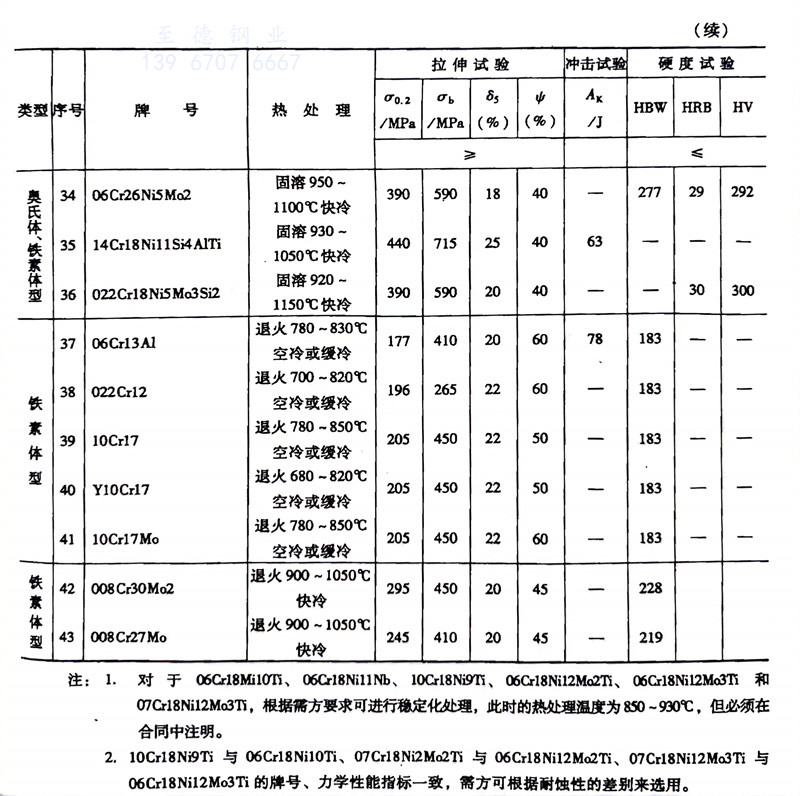

注: 1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求(qiu)可進(jin)行穩定(ding)化處理(li),此時的熱處理(li)溫度(du)為850~930℃,但必須在合同(tong)中(zhong)注明。
2. 10Cr18Ni9Ti 與 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與 06Cr18Ni12Mo3Ti 的牌號(hao)、力學性能指標一致,需(xu)方(fang)可根據耐蝕(shi)性的差別來選用。
