07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不銹鋼的基礎上加入鈦的奧(ao)氏體(ti)不銹鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具有良好的耐蝕(shi)性(xing)。這種鋼(gang)經過熱(re)處(chu)理（1050～1100℃，在水中或(huo)在空氣中冷卻）后，呈(cheng)單相奧氏體組織，因此在強(qiang)磁中不(bu)產(chan)生磁感應。適(shi)宜制造無磁模具和要求高(gao)耐蝕(shi)性(xing)的塑(su)料模具，還適(shi)于制造耐酸(suan)容器和耐酸(suan)設(she)備襯里、輸送管(guan)道，例如氮肥(fei)工業用的吸收塔和換熱(re)器等。

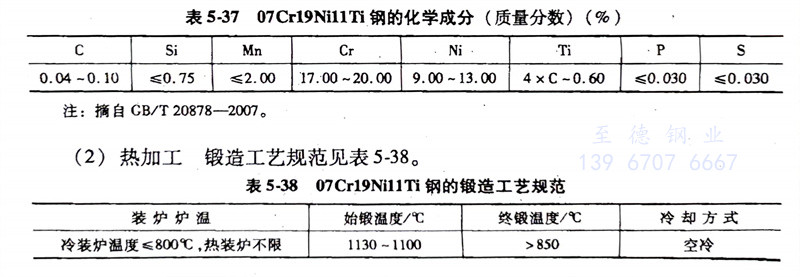

（1）化(hua)學(xue)成(cheng)分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼的化學成分見表5-37。

（2）熱加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹(xiu)鋼的鍛造工藝規范見表5-38。

                    由于鋼的(de)(de)導熱性(xing)差，故應均(jun)勻加熱，鍛(duan)壓時(shi)宜選(xuan)用較大的(de)(de)壓下量和高的(de)(de)終(zhong)鍛(duan)溫度，以獲得較好的(de)(de)力學性(xing)能，減小形成裂紋的(de)(de)可(ke)能性(xing)。

（3）預備(bei)熱(re)處理： 預備熱處理的過程如下(xia)：

       a. 冷拉坯料退火：970℃水冷。

       b. 冷拉(la)材中間退火：850℃水冷。

        c. 消除加工應力(li)退火：300～350℃，保溫1～2h，空冷。

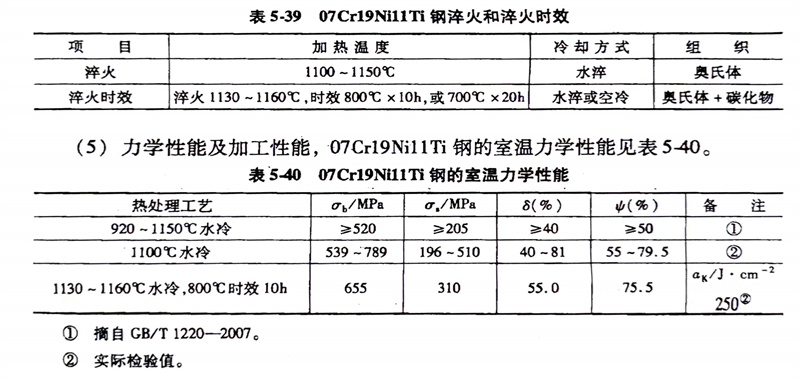

（4）淬火及(ji)時效： 淬火及淬火時效見表5-39；穩定化處(chu)理(li)；固溶后加熱溫(wen)度為850～900℃，保溫(wen)1～2h空冷。

（5）力學性能(neng)及加工(gong)性能(neng)：07Cr19Ni11Ti不銹鋼(gang)的室溫(wen)力(li)學性能見表5-40。

     冷加(jia)工性(xing)能：冷變(bian)形(xing)性(xing)能良(liang)好(hao)，可以進行各種加(jia)工，如彎曲、卷(juan)邊(bian)、折疊(die)等，并有良(liang)好(hao)的深沖性(xing)能。

     切(qie)削(xue)加工(gong)性能：較好，應選用優質刀具加工(gong)。

（6）焊接性(xing)能：焊接性很好，可用各種方(fang)法進(jin)行(xing)焊接，焊后(hou)不需進(jin)行(xing)熱處理(li)。
