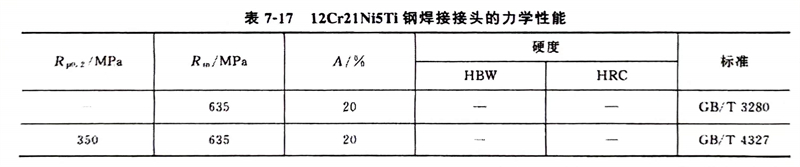

Cr21型雙相不(bu)銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼焊(han)條。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)接Cr21型雙相(xiang)不(bu)銹(xiu)鋼(gang)的(de)(de)焊(han)(han)接方(fang)法有焊(han)(han)條電(dian)弧(hu)焊(han)(han)和(he)鎢極氬(ya)弧(hu)焊(han)(han)。焊(han)(han)條電(dian)弧(hu)焊(han)(han)可(ke)選用E309和(he)E309L型焊(han)(han)條；氬(ya)弧(hu)焊(han)(han)可(ke)選H0Cr20Ni14Mo3焊(han)(han)絲作為填(tian)充金(jin)屬。施焊(han)(han)時(shi)，為了防止熱影(ying)響區晶粒粗大，盡量使(shi)用小的(de)(de)熱輸入，其(qi)他工藝(yi)措施與焊(han)(han)接Cr18型雙相(xiang)不(bu)銹(xiu)鋼(gang)相(xiang)同。
