目前列入國家標準的Cr21型雙相不銹鋼僅有12Cr21Ni5Ti。

一、12Cr21Ni5Ti雙相不銹鋼簡(jian)介

   12Cr21Ni5Ti（原牌號為 1Cr21Ni5Ti）已納入GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21833等標準中（化學成分見表7-1）。該牌號材料包括鋼棒、鋼板、無縫鋼管等。該鋼最早由前蘇聯在20世紀60年代開發，1961年納入標準（TOCT5632-61），1972年又對其進行了修訂，TOCT5632-72將0Cr21Ni5Ti鋼的Cr、Ni含量提高，鋼號改為0Cr22Ni6Ti（化學成分見表7-5），中國經研制后、1975年納人GB 1220-75標準，該鋼種是為了節鎳，代替1Cr18Ni9Ti而設計的，有較好的力學性能，特別是強度較高。

二(er)、12Cr21Ni5Ti雙相不銹(xiu)鋼的化(hua)學成分和顯(xian)微組織

   Cr21型(xing)化(hua)(hua)學成分(fen)見表(biao)7-1或表(biao)7-5。此(ci)鋼在500～600℃短時(shi)加(jia)熱(re)出現脆(cui)(cui)性，這(zhe)一溫(wen)度范圍(wei)(wei)與鐵(tie)素(su)(su)體(ti)固(gu)溶(rong)體(ti)的(de)彌散硬化(hua)(hua)溫(wen)度范圍(wei)(wei)［析出（Ni，Cr，Fe）3（Ti，Al）相］和鐵(tie)素(su)(su)體(ti)固(gu)溶(rong)體(ti)的(de)兩相分(fen)離溫(wen)度范圍(wei)(wei)（475℃脆(cui)(cui)性）部分(fen)疊加(jia)，有可能是這(zhe)一溫(wen)度范圍(wei)(wei)強化(hua)(hua)效果最顯著的(de)原因；為了防止這(zhe)一現象(xiang)，采(cai)用(yong)控制鋼中 Ti不(bu)大(da)于0.5％，殘余Al不(bu)大(da)于0.08％的(de)方法，收(shou)到了明顯的(de)效果。

   經950～1050℃固溶(rong)處理后，Cr21型(xing)雙相(xiang)不銹鋼中的鐵(tie)素體量為55％～70％。提高淬(cui)火溫度(du)，使鐵(tie)素體量增(zeng)多，當組織中奧氏體量不少于20％～25％時仍(reng)為細晶(jing)組織，只有(you)當奧氏體相(xiang)消失時，晶(jing)粒才會粗化。由于兩相(xiang)組織阻止(zhi)了晶(jing)粒急劇長大，因此(ci)在少量變(bian)形后再加熱時，雙相(xiang)不銹鋼沒有(you)晶(jing)粒急劇長大傾向，這也是這種類型(xing)鋼的特征之一。

   Cr21型雙相(xiang)不銹(xiu)鋼在400～500℃范圍內(nei)長期保溫(wen)，出(chu)現(xian)475℃脆性；600～750℃短(duan)期時效后的(de)(de)塑(su)性降低(di)是由于(yu)碳(tan)化(hua)物的(de)(de)析出(chu)而(er)使合金元(yuan)素貧化(hua)的(de)(de)奧氏(shi)體(ti)產生馬氏(shi)體(ti)轉(zhuan)變的(de)(de)結果；650～700℃長期保溫(wen)的(de)(de)脆化(hua)則與α相(xiang)的(de)(de)析出(chu)有(you)關(guan)。

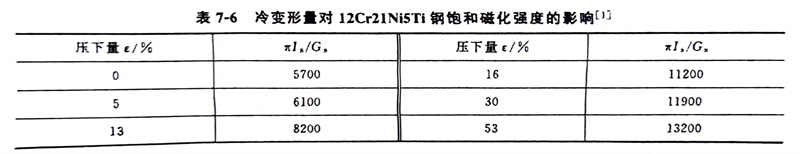

   Cr21型(xing)雙相(xiang)不(bu)銹鋼(gang)中(zhong)的奧氏(shi)體是(shi)亞(ya)穩(wen)定的，在(zai)冷變(bian)(bian)形過程中(zhong)也會產生馬氏(shi)體轉變(bian)(bian)（γ-am），即使在(zai)小變(bian)(bian)形量后，飽和磁化(hua)強度也會顯著增加，見(jian)表(biao)7-6。但是(shi)加熱(re)到150℃即可以(yi)抑制(zhi)馬氏(shi)體轉變(bian)(bian)，這提供了采(cai)用溫軋(ya)(ya)工藝以(yi)提高軋(ya)(ya)制(zhi)變(bian)(bian)形量的條(tiao)件。

三、12Cr21Ni5Ti雙相不銹鋼的性能(neng)

   這(zhe)類鋼中(zhong)增加(jia)了(le)(le)鈦的含量(liang)，與(yu)022Cr19Ni5Mo3Si2N 鋼相比，提高了(le)(le)鋼的耐晶間腐蝕(shi)能力(li)和耐應力(li)腐蝕(shi)的能力(li)。由于(yu)這(zhe)類鋼中(zhong)鉻(ge)當量(liang)與(yu)鎳當量(liang)的比值選擇適當，在高溫加(jia)熱后仍能保留較大量(liang)的奧(ao)氏體(ti)組織，還能在冷卻過(guo)程中(zhong)生成二(er)次奧(ao)氏體(ti)，結果鋼中(zhong)奧(ao)氏體(ti)總的體(ti)積(ji)分(fen)數不低于(yu)30％～40％，使(shi)鋼具有(you)良好(hao)的耐晶間腐蝕(shi)的能力(li)。

四、12Cr21Ni5Ti雙相不銹鋼的(de)用(yong)途(tu)

   12Cr21Ni5Ti雙(shuang)相不銹鋼代替1Cr18Ni9Ti鋼使用，多用來制造既耐氧化性酸的腐蝕（例如硝酸），又要求有較高強度的設備和部件，用來制造化學工業、食品工業等耐酸腐蝕的容器和部件，特別適用于制造航空發動機殼體和火箭發動機燃燒室外壁。
