13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐熱(re)鋼。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一(yi)、化學成分

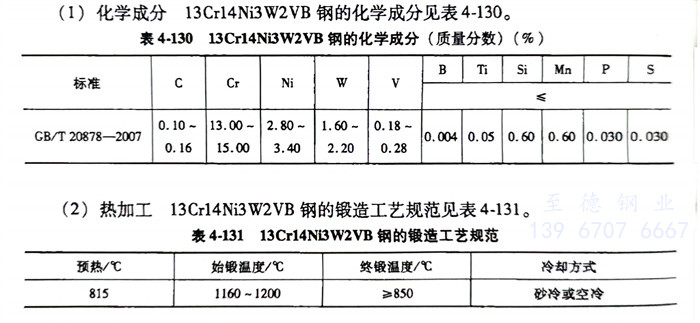

13Cr14Ni3W2VB 不(bu)銹鋼(gang)的化學成分(fen)見表4-130。
二、熱加工
13Cr14Ni3W2VB 不銹鋼的鍛造工藝規(gui)范見表(biao)4-131。
三、預備熱處理
預備熱處理(li)的過程(cheng)如下：
1. 軟化(hua)退(tui)火(huo)：750～800℃，爐(lu)冷。
2. 完全退(tui)火：860～900℃，爐(lu)冷(leng)。
四、淬火及回火
13Cr14Ni3W2VB 不銹鋼淬火(huo)溫(wen)度(du)為(wei)1020～1080℃，油冷(leng)。回火(huo)溫(wen)度(du)為(wei)200～600℃（根據零(ling)件需要(yao)選擇回火(huo)溫(wen)度(du)）。
