13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不(bu)銹耐(nai)熱(re)鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化學成分(fen)

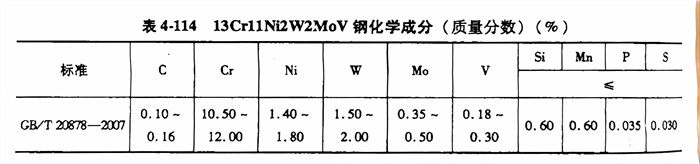

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的化學成分見表4-114。

二、熱加工

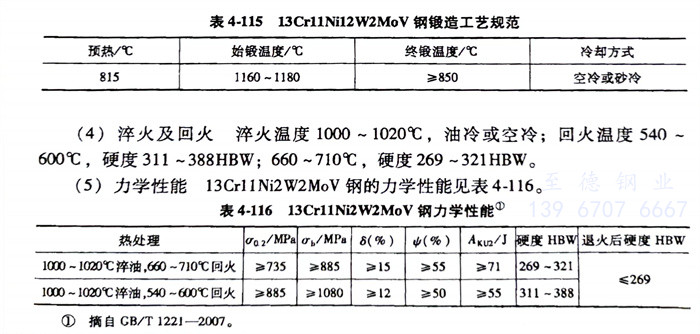

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼(gang)的鍛造工藝規范見表4-115。

三、預備熱處理

  預備熱處理(li)的過程如下：

    1. 正火溫(wen)度1000～1020℃，空冷。

    2. 退火溫度：780～850℃，緩冷，硬度≤269HBW。

四、淬(cui)火(huo)及回火(huo)

   淬火溫(wen)(wen)度(du)1000～1020℃，油冷或空(kong)冷；回火溫(wen)(wen)度(du)540～600℃，硬(ying)度(du)311～388HBW；660～710℃，硬(ying)度(du)269～321HBW。

五、力學(xue)性能

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的(de)力學性能(neng)見表4-116。
