14Cr11MoV（1Cr11MoV）不銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學成分

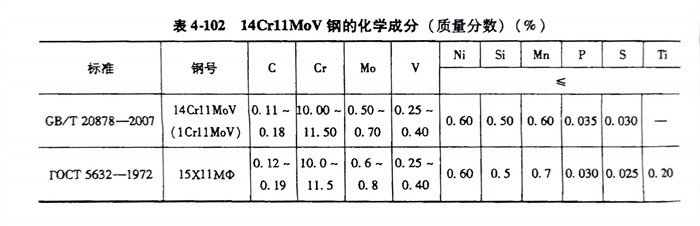

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼的化學成分見表4-102。

二、熱加(jia)工

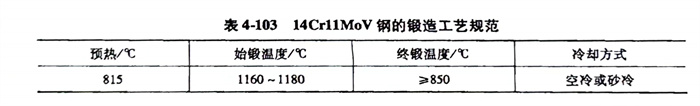

   14Cr11MoV（1Cr11MoV）不銹鋼的(de)鍛造工(gong)藝(yi)規范(fan)見表(biao)4-103。

三、預(yu)備熱(re)處理(li)

  預備熱處理的過程如下：

    1. 軟(ruan)化退(tui)火：750～800℃；爐冷。

    2. 完(wan)全退(tui)(tui)火(huo)：860～900℃；爐冷(leng)，退(tui)(tui)火(huo)后硬度(du)≤200HBW。

四、淬(cui)火及(ji)回火

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼淬火溫(wen)度(du)(du)1030～1100℃，油冷；回火溫(wen)度(du)(du)720～740℃，空冷（根據零件(jian)需要選擇回火溫(wen)度(du)(du)）。

五、力學性(xing)能

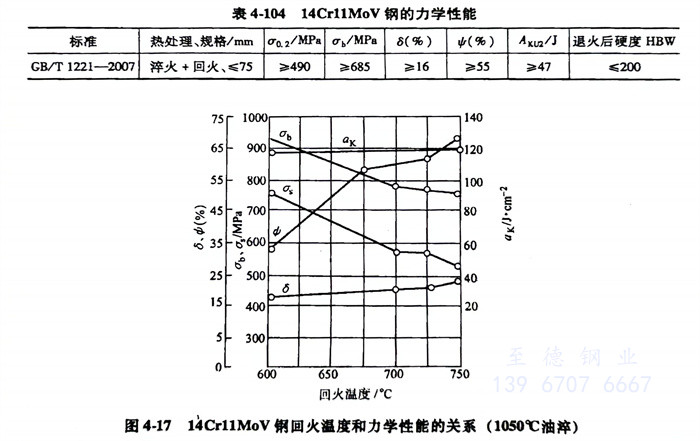

   14Cr11MoV（1Cr11MoV）不(bu)銹(xiu)鋼的(de)力(li)學性能(neng)見表4-104，14Cr11MoV鋼回火溫度(du)和力(li)學性能(neng)的(de)關系見圖4-17。

六、焊接性

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
