12Cr12（1Cr12）不銹鋼是馬氏體不銹(xiu)耐(nai)熱鋼(gang)，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一(yi)、化(hua)學成分

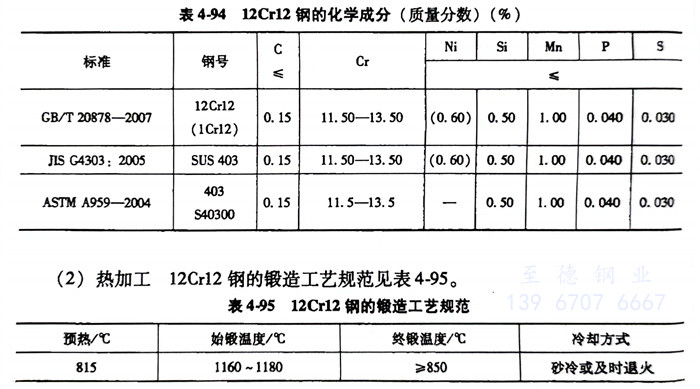

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)的化(hua)學成分見表4-94。

二、熱(re)加工

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼的鍛(duan)造工(gong)藝規范(fan)見表4-95。

三、預備熱處理

  預備熱處(chu)理的過程如下：

    1. 軟(ruan)化(hua)退火：750～800℃爐冷(leng)。

    2. 完全退火(huo)：860～900℃爐(lu)冷或爐(lu)冷至750℃出爐(lu)空冷，硬度≤200HBW。

四(si)、淬火(huo)及回火(huo)

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)淬(cui)火溫度(du)為950～1000℃，油冷(leng)或水冷(leng)；回火溫度(du)為700～750℃空冷(leng)，硬(ying)度(du)≥170HBW。

五、力學性能

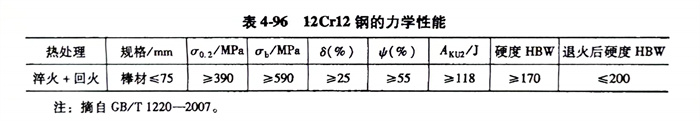

   12Cr12（1Cr12）SUS403、S40300不銹(xiu)鋼(gang)的(de)力學性能(neng)見表4-96。
