108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學成分

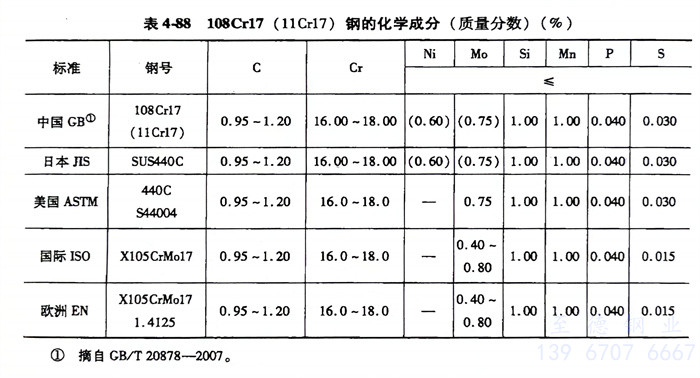

   108Cr17（11Cr17）、1.4125、S44004、440C不(bu)銹鋼的化學成分見表4-88。

二、熱加工

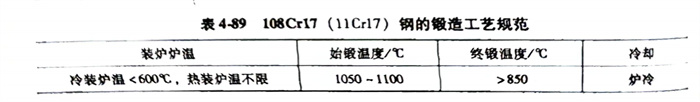

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝規范(fan)見表4-89。

   應(ying)特別注(zhu)意鋼的熱加工(gong)工(gong)藝，最好采用冷(leng)裝(zhuang)加熱（＜600℃），加熱速度(du)不(bu)宜(yi)太(tai)快，尤(you)其是在700℃以下(xia)時，同時應(ying)該控制較高的停鍛、軋溫(wen)度(du)，并嚴格注(zhu)意緩冷(leng)條件。

三、預備熱處理

  預備熱處(chu)理的(de)過程如下：

    1. 軟化退(tui)火(huo)：加(jia)熱溫度(du)為(wei)800～840℃，爐冷到500℃以下(xia)出爐空冷，退(tui)火(huo)組織為(wei)珠光體，硬度(du)≤269HBW。

    2. 完(wan)全(quan)退(tui)火：加熱溫度為840～920℃，爐冷，硬度≤269HBW。

四、淬火及回火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
