1. 管間跨接

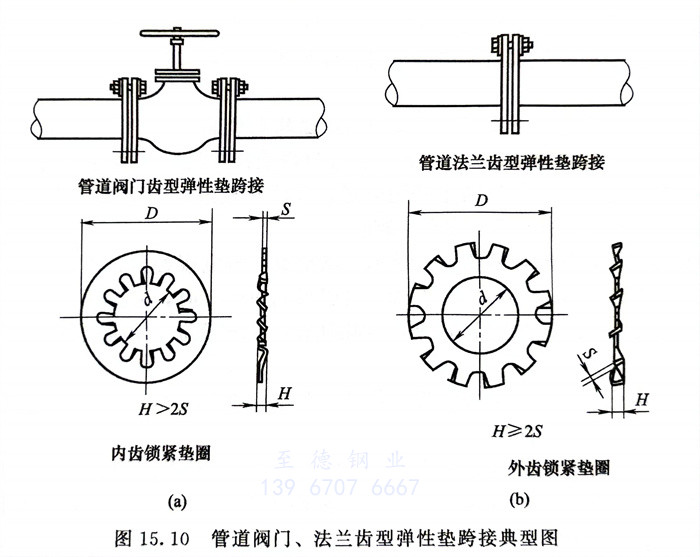

  ①. 管(guan)道通(tong)過法蘭(lan)(lan)(lan)連(lian)(lian)(lian)(lian)接(jie)、焊接(jie)和螺(luo)紋(wen)連(lian)(lian)(lian)(lian)接(jie)等方(fang)式與設備相連(lian)(lian)(lian)(lian)，對于(yu)法蘭(lan)(lan)(lan)連(lian)(lian)(lian)(lian)接(jie)，一般情況下是(shi)法蘭(lan)(lan)(lan)通(tong)過螺(luo)栓、螺(luo)母的連(lian)(lian)(lian)(lian)接(jie)可(ke)將靜電導(dao)走，并不(bu)需要另做(zuo)法蘭(lan)(lan)(lan)跨接(jie)線設計。在(zai)(zai)螺(luo)栓連(lian)(lian)(lian)(lian)接(jie)處，如(ru)果導(dao)電效果不(bu)良時(shi)，可(ke)在(zai)(zai)法蘭(lan)(lan)(lan)螺(luo)栓上增設金(jin)屬(shu)齒型墊片的方(fang)法加以(yi)解決(jue)，見圖15.10。

  ②. 當工(gong)藝物(wu)料有特殊要求或法(fa)蘭連(lian)接的(de)(de)管(guan)道(dao)系(xi)統是絕緣(yuan)狀態，法(fa)蘭的(de)(de)跨接線就要進行設(she)計，以確保(bao)靜電能迅速通過法(fa)蘭跨接線傳(chuan)導至設(she)備(bei)接地板導走(zou)。對于(yu)管(guan)道(dao)與設(she)備(bei)管(guan)口相(xiang)連(lian)處的(de)(de)法(fa)蘭跨接由于(yu)其管(guan)口一般(ban)沒有接地板，管(guan)口端跨接線纏在螺栓上(shang)用螺母(mu)壓緊，必要時(shi)加(jia)用金屬齒形墊片(pian)。

  ③. 有靜電(dian)接(jie)地(di)要求的管道(dao)，各(ge)段管子(zi)間(jian)應導電(dian)。當金屬法蘭用金屬螺(luo)栓或卡子(zi)緊固時，當每(mei)對(dui)法蘭或螺(luo)紋接(jie)頭(tou)間(jian)電(dian)阻值超過0.03Ω時，應設導線跨接(jie)。

   跨接線采用截面(mian)積(ji)大于6m㎡的(de)銅(tong)(tong)芯軟絞(jiao)線。接地銅(tong)(tong)線推薦使用電(dian)(dian)氣(qi)專業常用的(de)多股(gu)銅(tong)(tong)芯聚(ju)氯乙烯(xi)絕緣(yuan)電(dian)(dian)線，截面(mian)積(ji)6m㎡、16m㎡或25m㎡電(dian)(dian)線以及Φ6mm圓(yuan)鋼(gang)等。

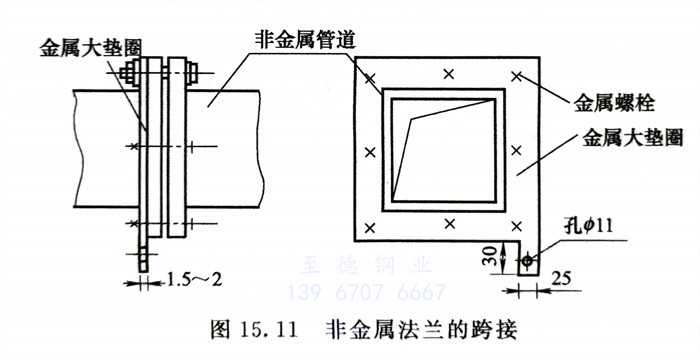

  ④. 塑料等(deng)非金(jin)屬法蘭用金(jin)屬螺(luo)栓(shuan)緊固連(lian)接，可加金(jin)屬大墊圈，使所有螺(luo)栓(shuan)均相接在一起，然(ran)后再引出去接地(di)。跨接示意圖見圖15.11。

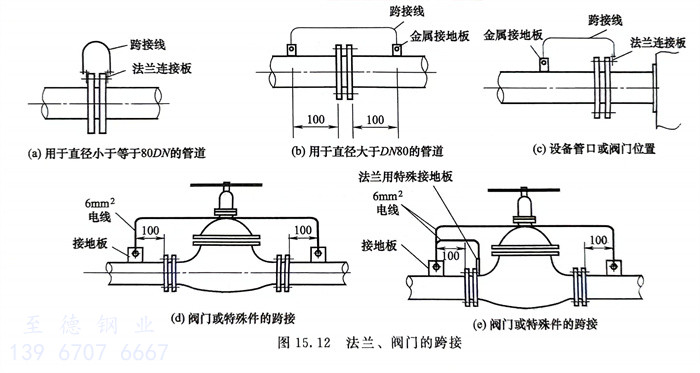

  ⑤. 法蘭、閥門的跨(kua)接方式見圖(tu)15.12。

2. 管(guan)際跨接

  ①. 平行管道凈距(ju)離(li)小于100mm時(shi)，每(mei)隔20米(mi)加跨接線。

  ②. 交叉管(guan)道凈(jing)距離小于100mm時(shi)，加跨接(jie)線(xian)。

  ③. 管道凈距(ju)離大(da)于100mm時(shi)按獨立管線處理。

  ④. 跨接線采用截面積大于6m㎡的(de)銅芯軟絞線。

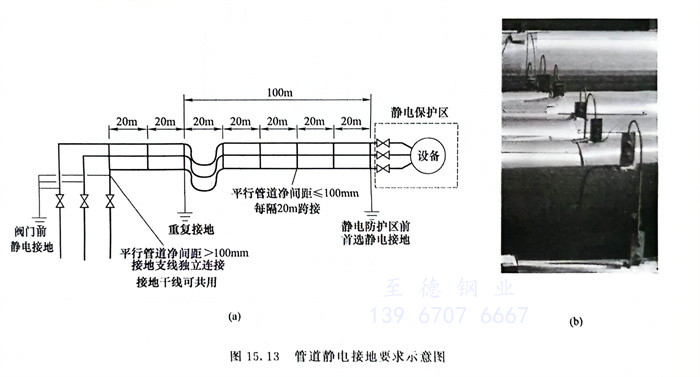

  管(guan)道(dao)靜電接地要求如圖15.13所示。
