一、壓力容器(qi)焊縫組焊要求

   ①. 不宜采用十字焊縫(feng)(feng)（低溫容器不得(de)采用十字焊縫(feng)(feng)）。相鄰的兩筒(tong)節間(jian)的縱焊縫(feng)(feng)和封頭拼接焊縫(feng)(feng)與相鄰焊縫(feng)(feng)應錯開，其焊縫(feng)(feng)中(zhong)心線(xian)間(jian)的外圓弧長一般應大于鋼材厚(hou)度的3倍(bei)，且不小于100mm。組(zu)裝(zhuang)的筒(tong)體其最短(duan)筒(tong)節長度不小于300mm。

   ②. 容器(qi)內(nei)件與殼體(ti)焊(han)(han)接的焊(han)(han)縫(feng)應盡(jin)量避開(kai)筒(tong)節間相焊(han)(han)及圓筒(tong)與封頭相焊(han)(han)的焊(han)(han)縫(feng)。

   ③. 封頭如(ru)果是拼(pin)接后成形，其(qi)拼(pin)接焊(han)縫(feng)在成形前應(ying)打(da)磨至與母材齊平(ping)。如(ru)果封頭由成形瓣片和(he)(he)圓板對接拼(pin)制成時，焊(han)縫(feng)方向只允許是徑(jing)向和(he)(he)環向的(de)。各不(bu)相(xiang)交(jiao)焊(han)縫(feng)之間的(de)最小距離應(ying)大(da)于(yu)鋼材厚度的(de)3倍，且不(bu)小于(yu)100mm。

   ④. 盡量避(bi)免在(zai)容器焊縫及其邊緣附近開孔(kong)。如必須開孔(kong)，則以(yi)開孔(kong)中心為圓心，以(yi)1倍開孔(kong)直徑為半徑的圓所包(bao)容的焊接接頭都需經射線或超(chao)聲(sheng)無損檢測判定為合格(ge)。

   ⑤. 有(you)耐腐蝕(shi)(shi)要求的不(bu)銹鋼以及復合鋼板，不(bu)得在耐腐蝕(shi)(shi)面采用硬印標(biao)記。與(yu)腐蝕(shi)(shi)介質(zhi)接觸的焊縫應最后施焊。

   ⑥. 壓力容(rong)器(qi)的A、B類焊接(jie)接(jie)頭(tou)，焊后須按容(rong)器(qi)設計制造(zao)標準及設計圖樣要(yao)求進行無損(sun)檢測（包(bao)括檢測標準、檢測比例、合格級別(bie)等）。當安(an)全技術規(gui)范(fan)或設計、制造(zao)驗收標準或設計文件(jian)有規(gui)定時，還(huan)應對C、D類焊接(jie)接(jie)頭(tou)，甚至包(bao)括A、B類焊接(jie)接(jie)頭(tou)做滲(shen)透檢測。

二、錯(cuo)邊(bian)量(liang)的控(kong)制

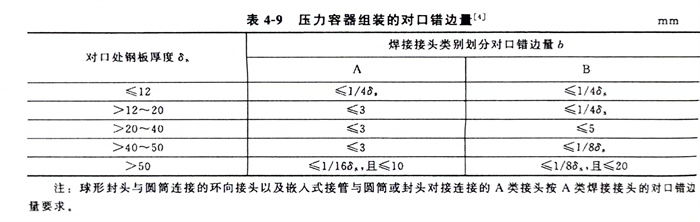

   控制錯(cuo)邊量(liang)的目的是(shi)為了減少(shao)接(jie)頭的應力集中及附加彎曲應力。壓(ya)力容器組裝的對口(kou)錯(cuo)邊量(liang)應符合表(biao)4-9的規定。

   復(fu)合鋼(gang)板的(de)對口錯邊量以(yi)復(fu)層表面(mian)為基(ji)準，不(bu)論縱縫還是環縫，均不(bu)得大(da)于覆(fu)層厚度(du)的(de)50％，且(qie)不(bu)大(da)于2mm。
