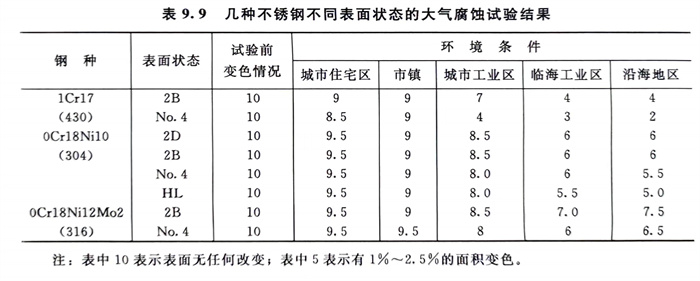

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表(biao)9.9中(zhong)的結果可知(zhi)：表(biao)面為2B者耐蝕性優(you)于(yu)2D、No.4和HL；0Cr18Ni12Mo2優(you)于(yu)0Cr18Ni10、0Cr18Ni10優(you)于(yu)1Cr17；1Cr17不能(neng)在臨海(hai)(hai)和沿海(hai)(hai)區使用，0Cr18Ni10的No.4表(biao)面在臨海(hai)(hai)工業區也不能(neng)使用。由于(yu)1Cr17香蕉視頻app下載蘋果版:鐵素體不銹鋼在(zai)一(yi)些大氣中不能(neng)滿(man)足要求，為此，在(zai)建(jian)筑外(wai)用鐵素體(ti)不銹(xiu)鋼中已(yi)經(jing)開發了(le)含鉬(mu)和(he)含鈦(tai)、鈮的(de)許(xu)多鐵素體(ti)不銹(xiu)鋼牌號，如(ru)00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和(he)高純Cr30Mo2（Ti，Nb）等，國外(wai)已(yi)在(zai)臨海大型建(jian)筑物上大量(liang)應用。

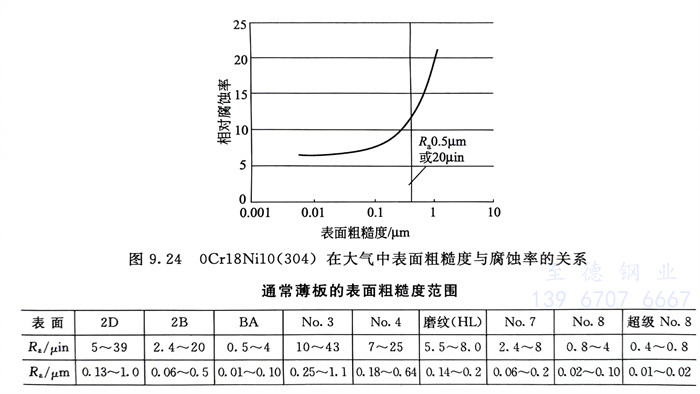

  圖(tu)9.24系在大(da)氣(qi)中(zhong)表(biao)面(mian)粗糙度(du)對冷軋(ya)0Cr18Ni10（304）不銹鋼(gang)薄板耐蝕性的影響(xiang)。從(cong)表(biao)面(mian)粗糙度(du)范圍與(yu)表(biao)面(mian)加(jia)(jia)工等級之間的關系可知(zhi)：在大(da)氣(qi)中(zhong)，當選用0Cr18Ni10不銹鋼(gang)的表(biao)面(mian)加(jia)(jia)工為2D和No.4時，因表(biao)面(mian)粗糙度(du)已超過Ra0.5μm 見(jian)圖(tu)9.24附(fu)表(biao)），腐蝕率(lv)顯著(zhu)增加(jia)(jia)，選用時要加(jia)(jia)以注意。

  在大(da)氣中，不銹鋼(gang)的(de)(de)表面(mian)(mian)(mian)粗糙度(du)越(yue)低(di)，不銹鋼(gang)的(de)(de)耐蝕(shi)性越(yue)好，一般解釋為表面(mian)(mian)(mian)越(yue)光滑，表面(mian)(mian)(mian)的(de)(de)沉(chen)積污染(ran)物越(yue)少，而(er)且在雨水的(de)(de)沖刷(shua)下(xia)極易清(qing)除，點蝕(shi)難(nan)以在表面(mian)(mian)(mian)形成；同時，表面(mian)(mian)(mian)越(yue)粗糙，不僅沉(chen)積的(de)(de)污染(ran)物越(yue)多，而(er)且大(da)氣中的(de)(de)Cl-等也越(yue)易附(fu)著。一些研究還(huan)指出，粗糙的(de)(de)表面(mian)(mian)(mian)加(jia)工，表面(mian)(mian)(mian)膜中的(de)(de)Cr／Fe也低(di)，耐蝕(shi)性也差(cha)。
