一、來源

   廢鋼，包括(kuo)返回鋼和生(sheng)鐵等(deng)；鐵合金(jin)，包括(kuo)鎳(nie)、海綿(mian)鐵等(deng)以(yi)及脫氧(yang)劑和造渣材料。

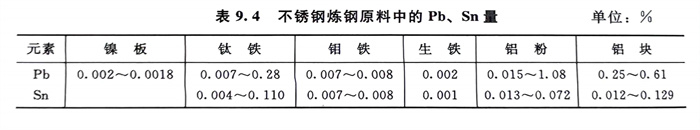

   表9.4列出(chu)了國(guo)內煉鋼原料(liao)中的Pb、Sn含量(liang)。

二、特性(xing)

   不(bu)銹鋼中最(zui)常見和最(zui)為有害的(de)是(shi)鉛(qian)(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和砷(As)等五(wu)大元素。這些元素的(de)熔點低;在鋼中的(de)固溶度小(或根本不(bu)固溶);與鋼的(de)基體相比,熱膨(peng)脹系(xi)數差別較大。

三、有害作(zuo)用

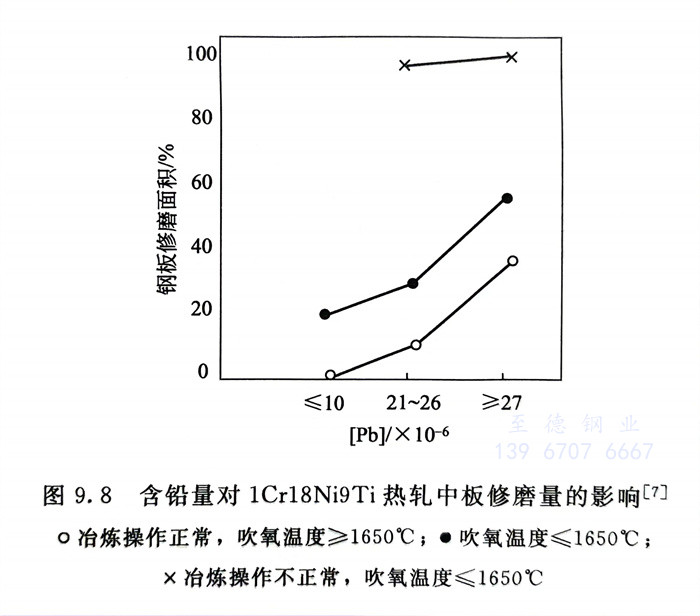

   由于這些元素所具有的特性,在不(bu)銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的(de)研究結果表明,出(chu)現“熱脆”時的(de)臨界鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內1Cr18Ni9Ti的生產實(shi)際表明,當(dang)鋼中(zhong)的鉛當(dang)量≤0.0084%時,鋼的性能和(he)(he)表面質量可滿足 GB 4273-92和(he)(he)GB 1380-92技(ji)術條件的要求。
