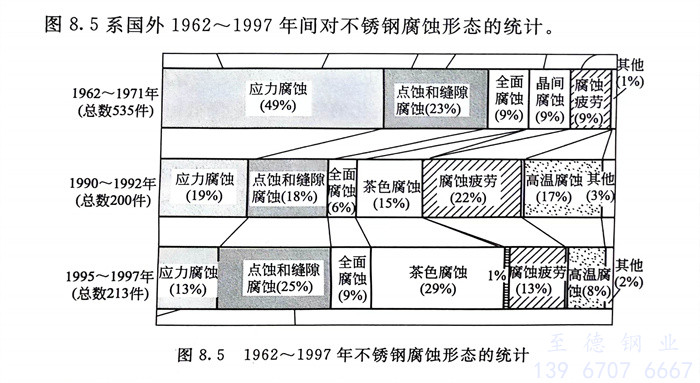

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從圖8.5中可以(yi)得出以(yi)下結論：

  ①. 腐(fu)蝕(shi)(shi)(shi)形式主要有全面腐(fu)蝕(shi)(shi)(shi)、晶間腐(fu)蝕(shi)(shi)(shi)、點蝕(shi)(shi)(shi)和縫隙腐(fu)蝕(shi)(shi)(shi)、應力腐(fu)蝕(shi)(shi)(shi)、腐(fu)蝕(shi)(shi)(shi)疲勞以(yi)及高(gao)溫腐(fu)蝕(shi)(shi)(shi)。

  ②. 全面(mian)腐蝕中，新出(chu)現的(de)茶(cha)色(se)腐蝕增長迅速。由于茶(cha)色(se)腐蝕一般僅為(wei)表面(mian)變色(se)并不影響(xiang)不銹鋼(gang)設(she)備結構的(de)完(wan)整性(xing)和(he)使用壽命；但從(cong)美學角度(du)，則影響(xiang)很大。

  ③. 晶間(jian)腐蝕大量減少，1990年(nian)以后已(yi)很少出現。

  ④. 1962～1971年大量存在的應力(li)腐蝕（占49％）1990年以來也顯著降(jiang)低，但(dan)仍占有較高(gao)的比(bi)例(li)（10％以上(shang)）。

  ⑤. 點蝕和(he)縫隙腐蝕有增長趨勢。

  ⑥. 腐蝕疲勞和高溫腐蝕事例，雖(sui)然1990～1992年間有顯著增加，但(dan)1995～1997年已(yi)有所減少。
