奧氏體沉淀硬化(hua)不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼的(de)商業牌號為A286，鋼中還含有少量（0.003％～0.01％）強化元素硼(peng)，此鋼固溶(rong)時(shi)效態的(de)室溫(wen)(wen)抗張強度(du)可(ke)達(da)1000MPa，而屈(qu)服強度(du)則(ze)可(ke)達(da)600MPa，除(chu)高(gao)(gao)溫(wen)(wen)（約(yue)750℃）耐(nai)(nai)蝕條(tiao)件下(xia)應用外(wai)，由于(yu)此鋼既耐(nai)(nai)腐蝕，而且(qie)又具有較高(gao)(gao)的(de)硬(ying)度(du)（HRC約(yue)30），因此，也可(ke)用于(yu)耐(nai)(nai)磨蝕且(qie)韌性要(yao)求高(gao)(gao)的(de)環(huan)境中。

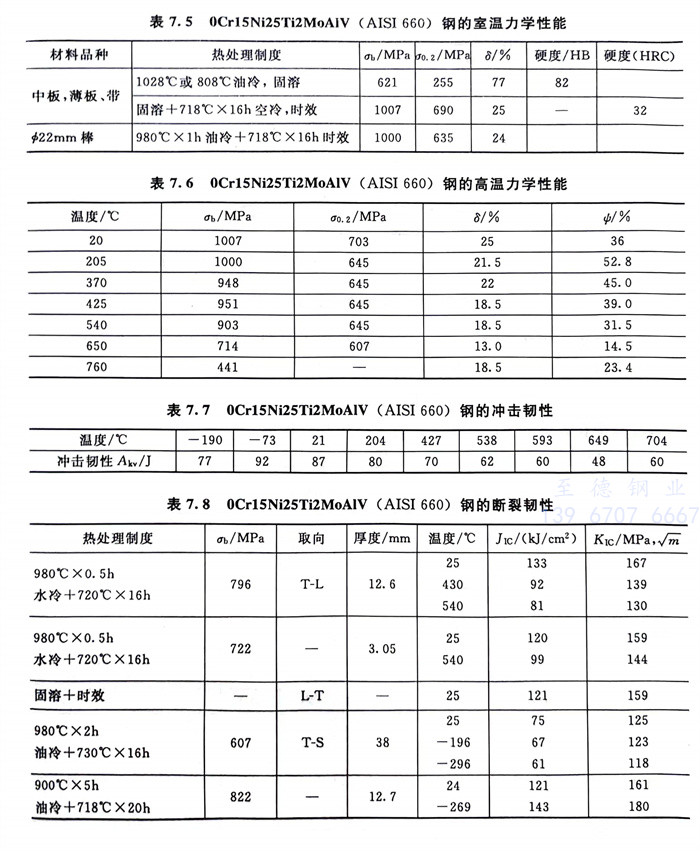

  0Cr15Ni25Ti2MoAlV鋼的室(shi)溫和高(gao)溫瞬時(shi)力學性(xing)能以及沖擊(ji)韌性(xing)分別(bie)見表7.5、表7.6和表7.7。其斷裂韌性(xing)見表7.8。

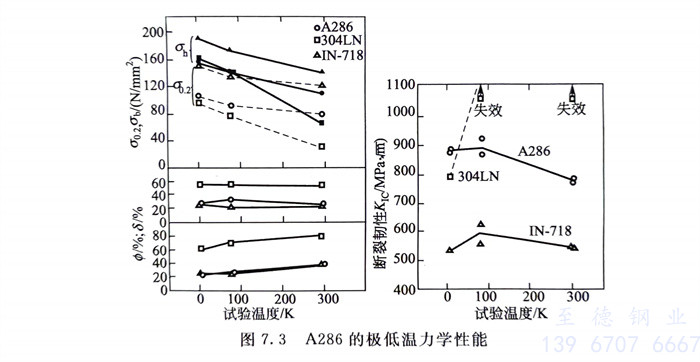

  圖7.3 還給(gei)出了低(di)溫(wen)(wen)和(he)極低(di)溫(wen)(wen)度下0Cr15Ni25Ti2MoAIV鋼(gang)的力學性能并與(yu)304LN（00Cr19Ni10N）和(he)鎳基高溫(wen)(wen)合(he)金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖中IN-718）相比較的結果。可以看出：0Cr15Ni25Ti2MoA1V不僅(jin)可作(zuo)為耐蝕、熱強材(cai)(cai)料(liao)，耐磨蝕材(cai)(cai)料(liao)和(he)高強度無磁(ci)材(cai)(cai)料(liao)（具有(you)穩定的單一奧(ao)氏(shi)體(ti)組織(zhi)），而且(qie)還可作(zuo)為優良的低(di)溫(wen)(wen)、極低(di)溫(wen)(wen)材(cai)(cai)料(liao)，但(dan)是，與(yu)其他類型(xing)沉淀硬化不銹(xiu)鋼(gang)相比，奧(ao)氏(shi)體(ti)沉淀硬化不銹(xiu)鋼(gang)的強度偏低(di)。

  奧氏體沉(chen)淀硬化(hua)不(bu)銹鋼，在固溶態(tai)易冷(leng)加工(gong)成型，但冷(leng)作硬化(hua)速度較快(kuai)。

  奧(ao)氏(shi)體沉(chen)淀硬化(hua)不(bu)銹鋼(gang)的(de)焊(han)接性較好，固溶態(tai)焊(han)接時(shi)與半奧(ao)氏(shi)體沉(chen)淀硬化(hua)不(bu)銹鋼(gang)固溶態(tai)的(de)焊(han)接性相當(dang)，焊(han)前不(bu)需預(yu)熱(re)，焊(han)后不(bu)需熱(re)處(chu)理(li)，但(dan)當(dang)厚板焊(han)接時(shi)，冷卻(que)過(guo)程中在收縮應力的(de)作(zuo)用(yong)下(xia)，對產生熱(re)裂紋敏(min)感。

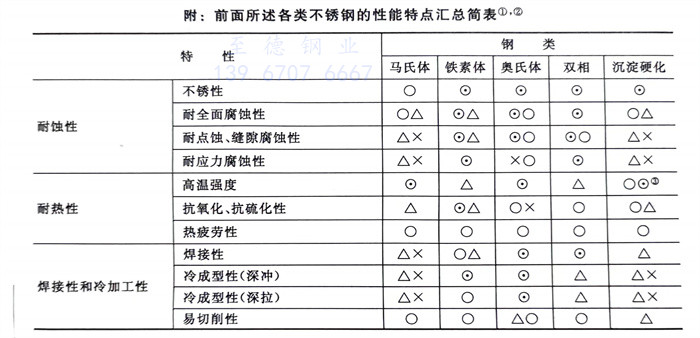

  下面的附表(biao)系前(qian)面所述五大類不銹鋼性(xing)能特(te)點的簡要匯總(zong)，供(gong)讀者參考。
