試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹鋼管為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。
一(yi)、全面腐蝕(shi)

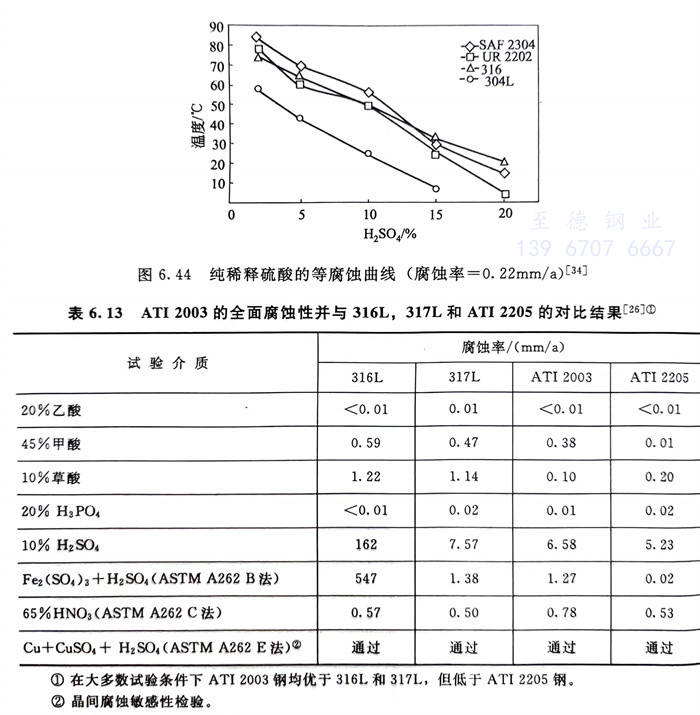

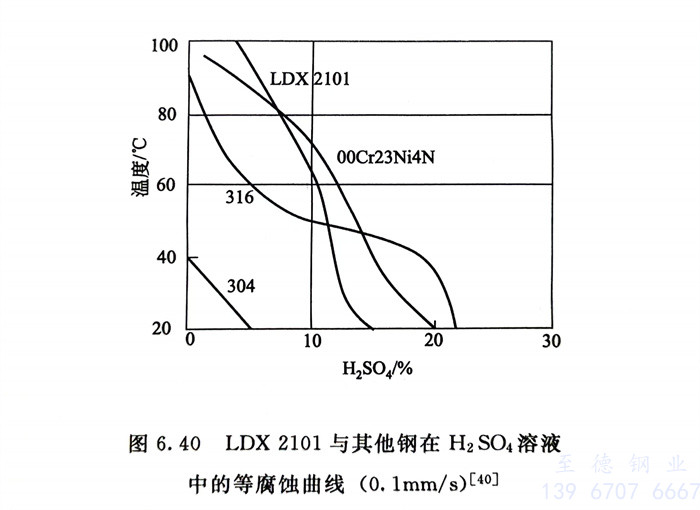

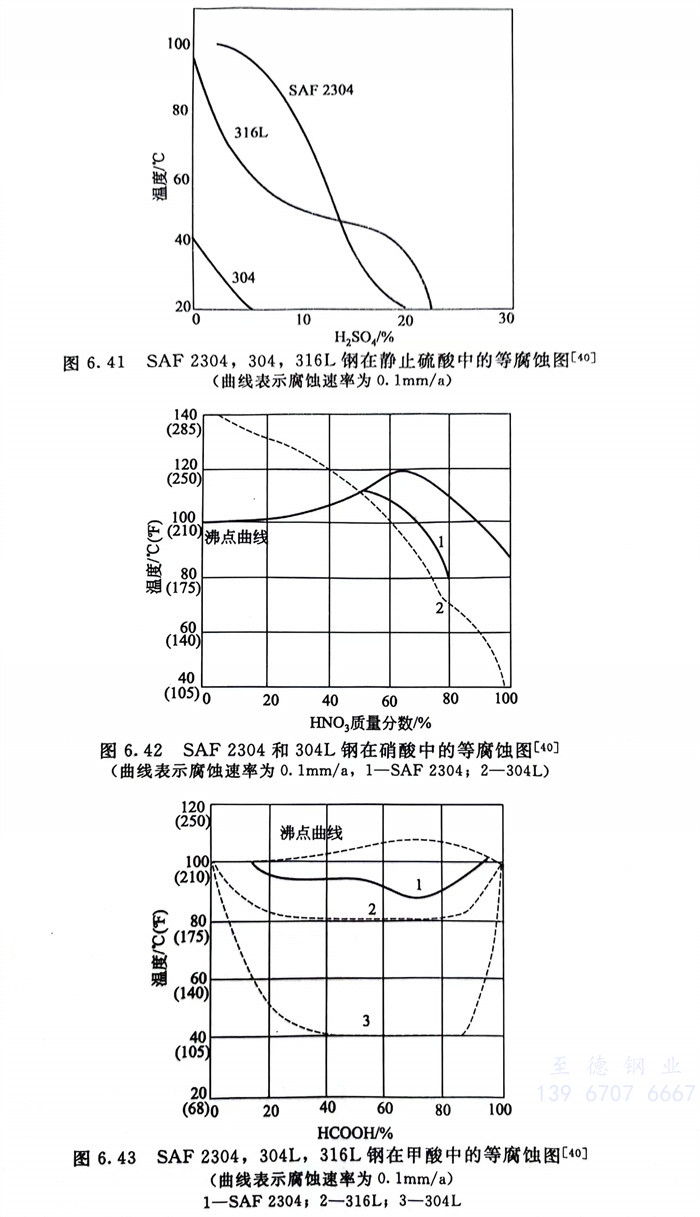

圖6.40～圖6.44和表6.13系LDX 2101，UR 2202，SAF 2304和 ATI 2003在一些酸溶液中的腐蝕試驗結果。
將UR 2202的熱軋中(zhong)板焊接后進行表面機加工、噴丸和噴砂后再拋光(guang)等表面處理后，置于農村大氣(qi)和工業(ye)大氣(qi)中(zhong)一(yi)年后均未見有銹蝕(shi)產生。
二、晶間腐蝕(shi)

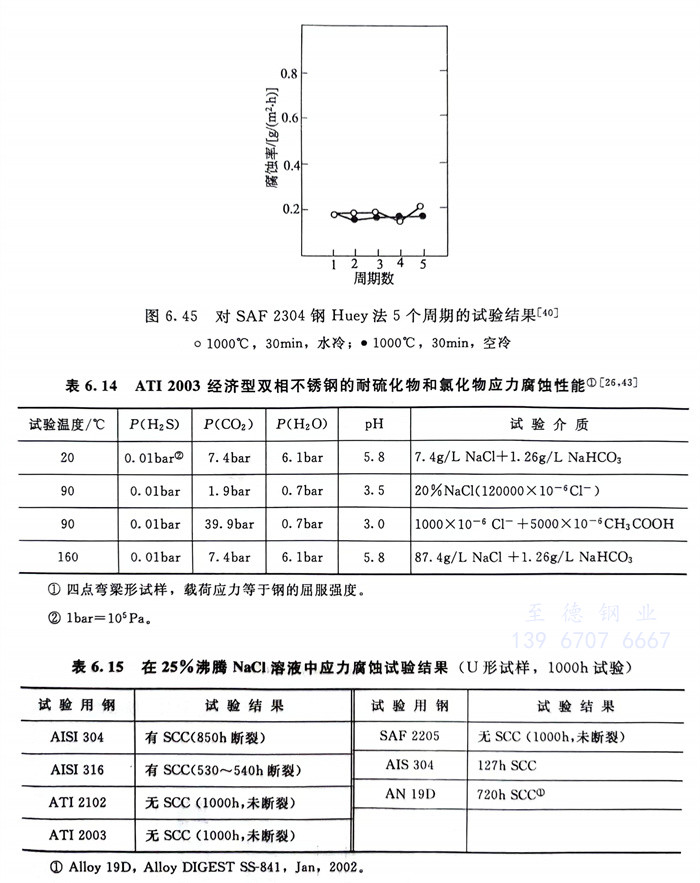

所有(you)經濟型雙(shuang)相(xiang)不銹鋼管由于均為超低(di)碳(tan)型（C量0.02％～0.03％）且(qie)均含有(you)氮，加之均具(ju)有(you)a／γ近于1的雙(shuang)相(xiang)結(jie)構，因而(er)晶(jing)間(jian)(jian)腐(fu)蝕敏感性很低(di)。經標準(zhun)晶(jing)間(jian)(jian)腐(fu)蝕試驗檢(jian)(jian)查(cha)均無晶(jing)間(jian)(jian)腐(fu)蝕傾向。表6.13中有(you)ATI 2003經ASTM A262 E法檢(jian)(jian)查(cha)和圖6.45中系SAF 2304用Huey法檢(jian)(jian)查(cha)的結(jie)果，可以看出均獲通過。
三(san)、應力腐(fu)蝕（SCC）

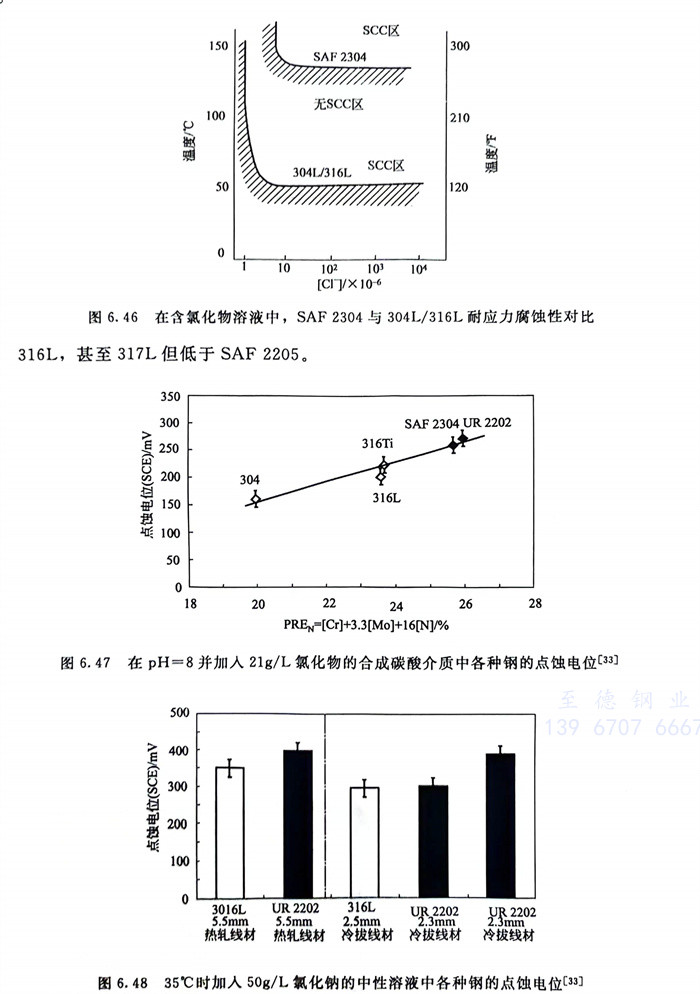

具(ju)有良好的(de)耐(nai)氯化物應力(li)腐蝕(shi)性是(shi)現(xian)代雙相不銹(xiu)鋼(gang)管的(de)共同(tong)特(te)點，經濟型雙相不銹(xiu)鋼(gang)也不例外。表(biao)6.14、表(biao)6.15和(he)圖(tu)6.46系(xi)一些(xie)試驗(yan)結果。表(biao)6.15的(de)結果系(xi)在模擬的(de)海洋(yang)平臺油(you)氣生產介質中進行的(de)40天(tian)試驗(yan)，ATI 2003鋼(gang)無應力(li)腐蝕(shi)產生。
四(si)、點蝕和縫隙腐蝕

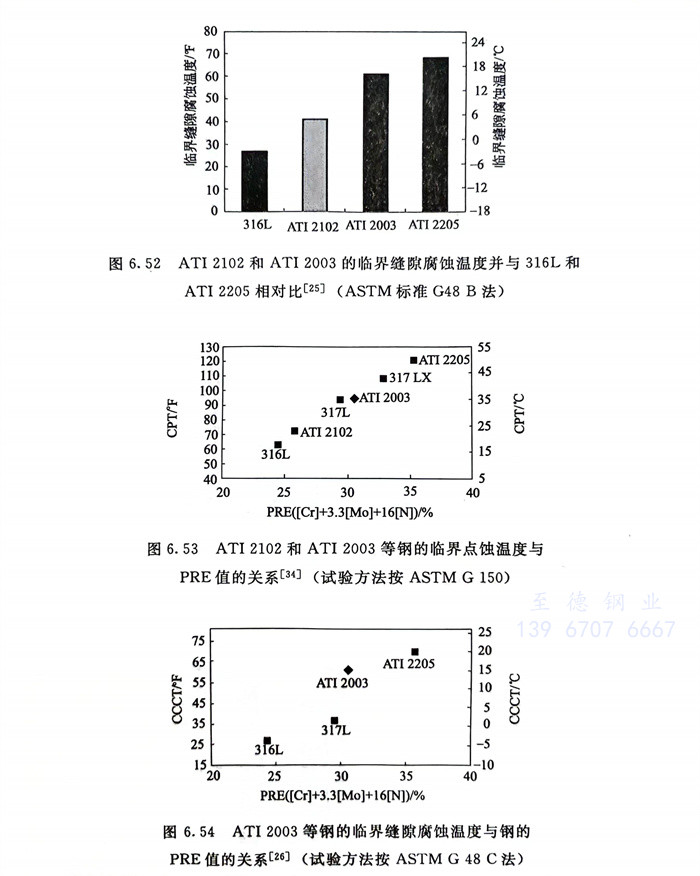

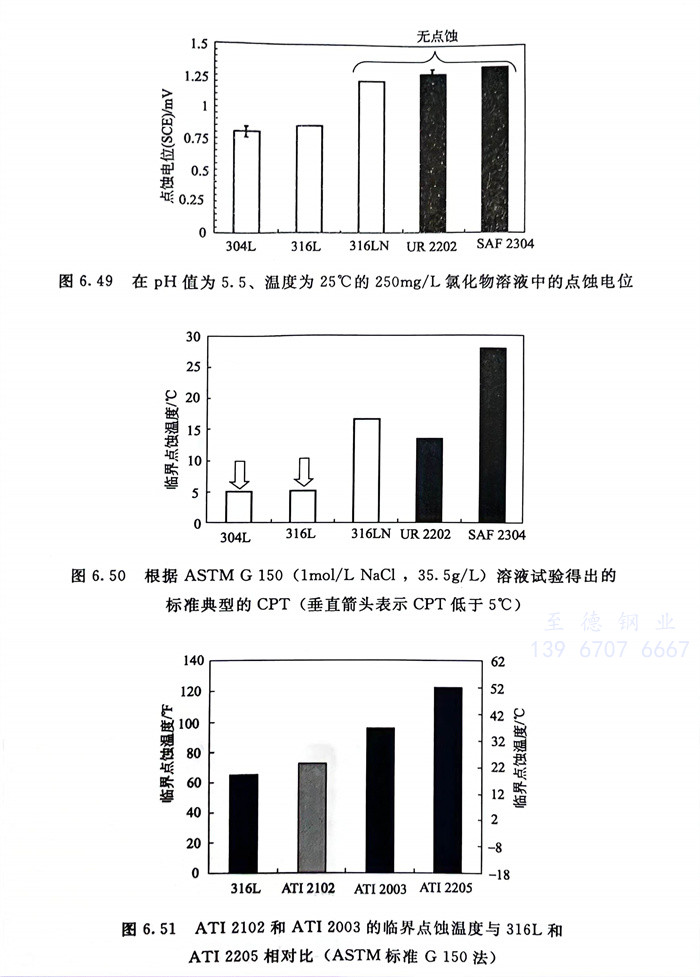

圖(tu)6.47～圖(tu)6.54系在(zai)(zai)一些(xie)介質中，經濟(ji)型雙相(xiang)不(bu)(bu)銹鋼(gang)管的點(dian)蝕(shi)電位、點(dian)蝕(shi)溫度和(he)臨界(jie)縫(feng)(feng)隙腐(fu)蝕(shi)電位以此(ci)來評價鋼(gang)的耐點(dian)蝕(shi)和(he)耐縫(feng)(feng)隙腐(fu)蝕(shi)性能并與(yu)常用的幾(ji)種鉻鎳奧氏體不(bu)(bu)銹鋼(gang)的對比。從這些(xie)結果可(ke)以看(kan)出，在(zai)(zai)相(xiang)同試驗條件下，ATI 2102、UR 2202、SAF 2304 可(ke)與(yu)304、316、316L相(xiang)當，ATI 2003可(ke)優于(yu)(yu)316L ，甚至317L 但低于(yu)(yu) SAF2205 。
前面圖5.34還指出(chu)LDX 2101 鋼在(zai)1mol/L NaCl、25℃溶液中耐點蝕性(xing)(xing)與(yu)304,430，AISI201不銹鋼以及以錳代鎳的低(di)鉻、低(di)鎳的J1，J4鋼的對(dui)比結果，顯示(shi)出(chu)了Cr21型經濟型雙相不銹鋼的優異性(xing)(xing)。
