一、組(zu)織特點

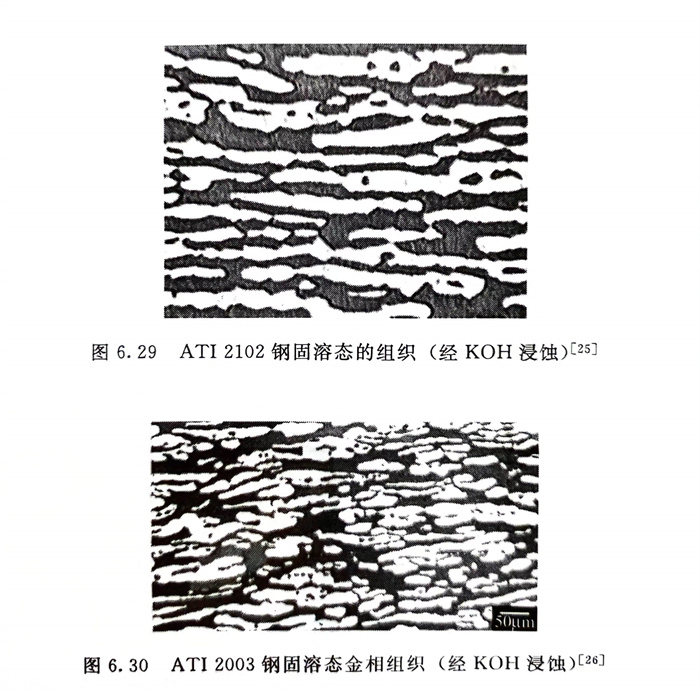

  所有經濟型雙相不銹鋼化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不(bu)銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經(jing)濟型雙相不銹鋼經(jing)過中溫時效也(ye)同樣有碳、氮化物(wu)和σ、x 等金屬間化合物(wu)的沉(chen)淀存(cun)在。

二、組織熱穩定性

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和香蕉視頻app下載蘋果版:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組(zu)織熱穩定(ding)性與(yu)韌(ren)性

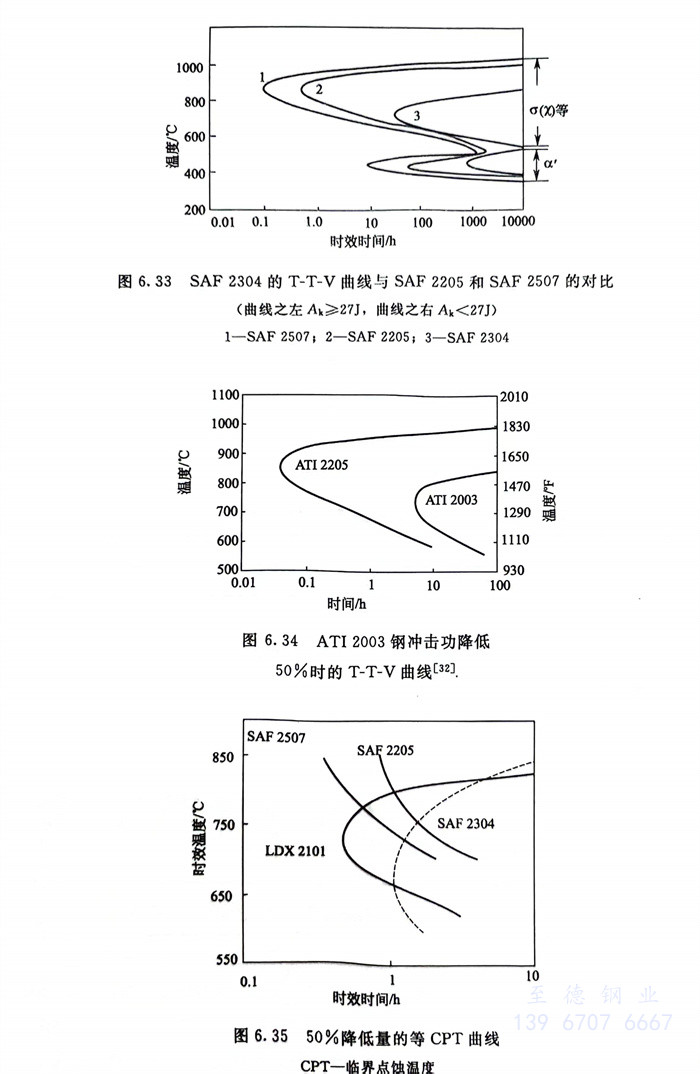

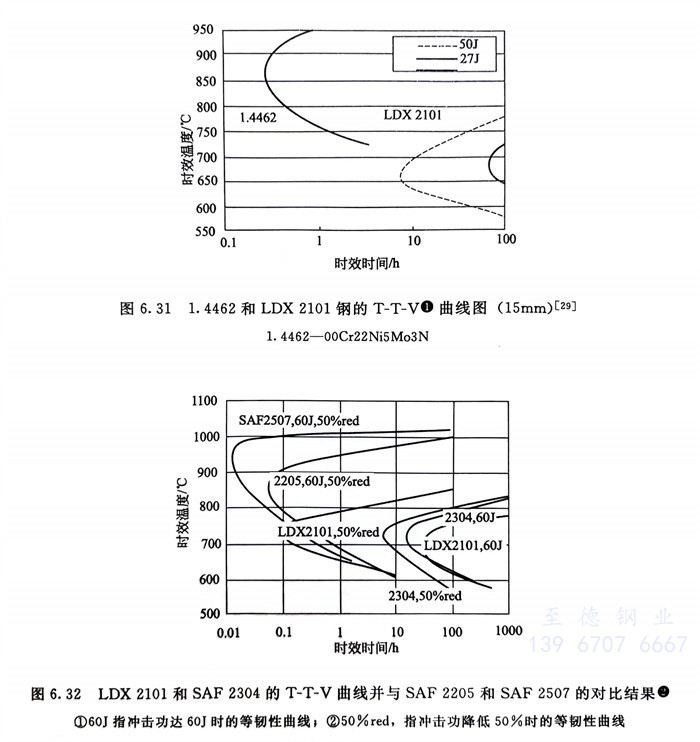

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組織熱穩(wen)定(ding)性(xing)與耐蝕性(xing)

    圖6.35系(xi)耐蝕(shi)(shi)(shi)性(xing)降低50％時(shi)的(de)CPT曲線，可(ke)以看出熱穩(wen)(wen)定(ding)性(xing)對點(dian)蝕(shi)(shi)(shi)影響的(de)趨(qu)勢與組織熱穩(wen)(wen)定(ding)性(xing)和韌性(xing)關(guan)系(xi)（T-T-V）的(de)圖6.32基(ji)本一致。由(you)于圖6.33的(de)時(shi)效溫度最(zui)高(gao)僅為850℃， SAF 2205和2507對6、  相等析出最(zui)敏感(gan)的(de)溫度并未(wei)顯現出來。但總趨(qu)勢已可(ke)明(ming)顯看出：時(shi)效態鋼的(de)組織熱穩(wen)(wen)定(ding)性(xing)SAF 2304，時(shi)效態對點(dian)蝕(shi)(shi)(shi)的(de)敏感(gan)性(xing)則為SAF 25 2304。
