1Cr18Ni9是18-8型不銹鋼(gang)最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

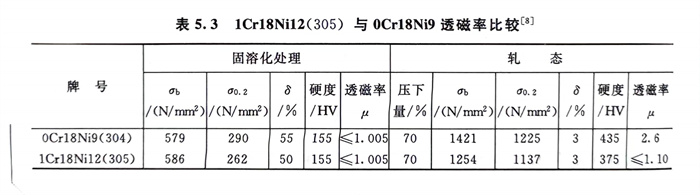

  1Cr18Ni12和(he)0Cr18Ni9Cu3，前者是通過(guo)(guo)提高1Cr18Ni9鋼的(de)鎳含量(liang)，使奧氏體更加穩(wen)(wen)定(ding)，經較大(da)冷(leng)變形后(hou)，可基本上不產(chan)生(sheng)馬(ma)氏體相變，既可使鋼的(de)冷(leng)加工(gong)硬化傾向(xiang)小，更易于(yu)冷(leng)加工(gong)成(cheng)型，減少(shao)中間退火次數。同時(shi)，由于(yu)固(gu)溶態(tai)與軋態(tai)的(de)透(tou)磁率變化很(hen)小（表5.3），較0Cr18Ni9（304）更適(shi)于(yu)無(wu)磁用(yong)途。而0Cr18Ni9Cu3則系加入銅使奧氏體更加穩(wen)(wen)定(ding)，冷(leng)加工(gong)過(guo)(guo)程轉變為馬(ma)氏體的(de)敏(min)感性(xing)降低，從而使鋼的(de)冷(leng)作(zuo)(zuo)硬化傾向(xiang)和(he)冷(leng)作(zuo)(zuo)速(su)率以及冷(leng)開裂敏(min)感性(xing)下降，使此(ci)鋼在(zai)較小變形力作(zuo)(zuo)用(yong)下可獲得(de)最大(da)的(de)冷(leng)變形，因此(ci)，0Cr18Ni9Cu3更適(shi)于(yu)緊固(gu)件和(he)深沖、深拉等用(yong)途。圖5.8和(he)圖5.9系一些(xie)試驗(yan)結果。

  Y1Cr18Ni9是(shi)通(tong)過調(diao)整鋼中P（≤0.20％）和S（≥0.15％）含量，而Y1Cr18Ni9Se則是(shi)通(tong)過調(diao)整1Cr18Ni9 鋼中P（≤0.20％）和S（≥0.60％ ）并加(jia)入(ru)Se（≥0.15％），以使鋼具(ju)有優良的冷切削加(jia)工性。
