國內(nei)牌(pai)號為0027Mo，國外VOD冶(ye)煉的牌(pai)號為UNS S 44625，日本牌(pai)號為SUS XM27。

a. 力學性能和脆性轉變溫度

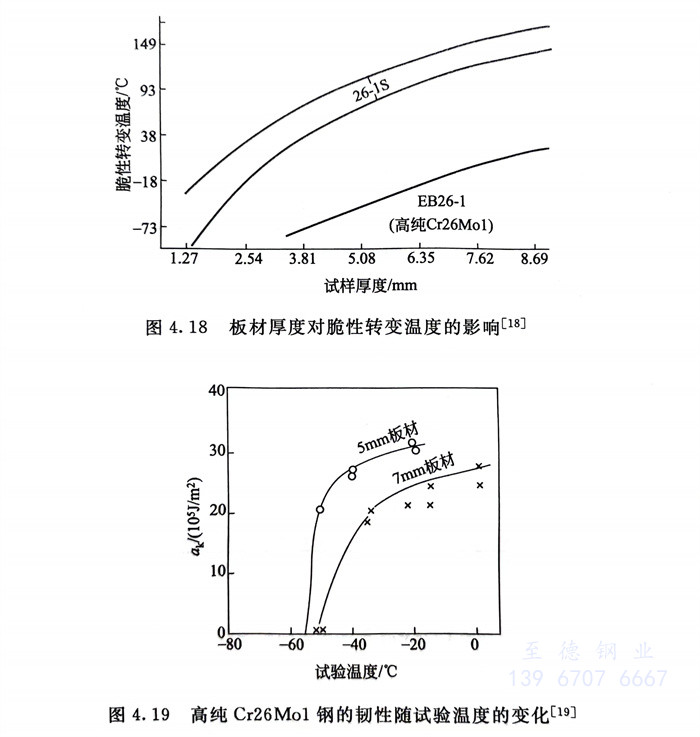

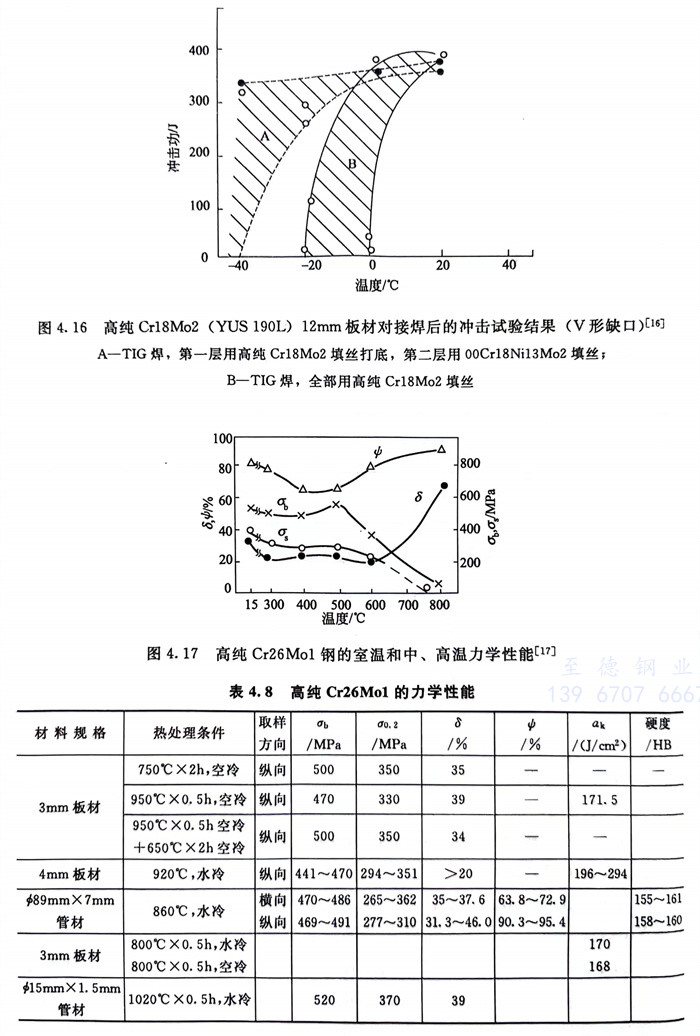

  力學性(xing)能(neng)見(jian)圖4.17和(he)(he)表4.8。脆性(xing)轉變溫度見(jian)圖4.18和(he)(he)圖4.19。一般認為高(gao)純Cr26Mo1截面(mian)尺寸(cun)適用于≤6mm或(huo)≤7mm板、帶材(cai)、管材(cai)。

b. 耐腐蝕(shi)性能

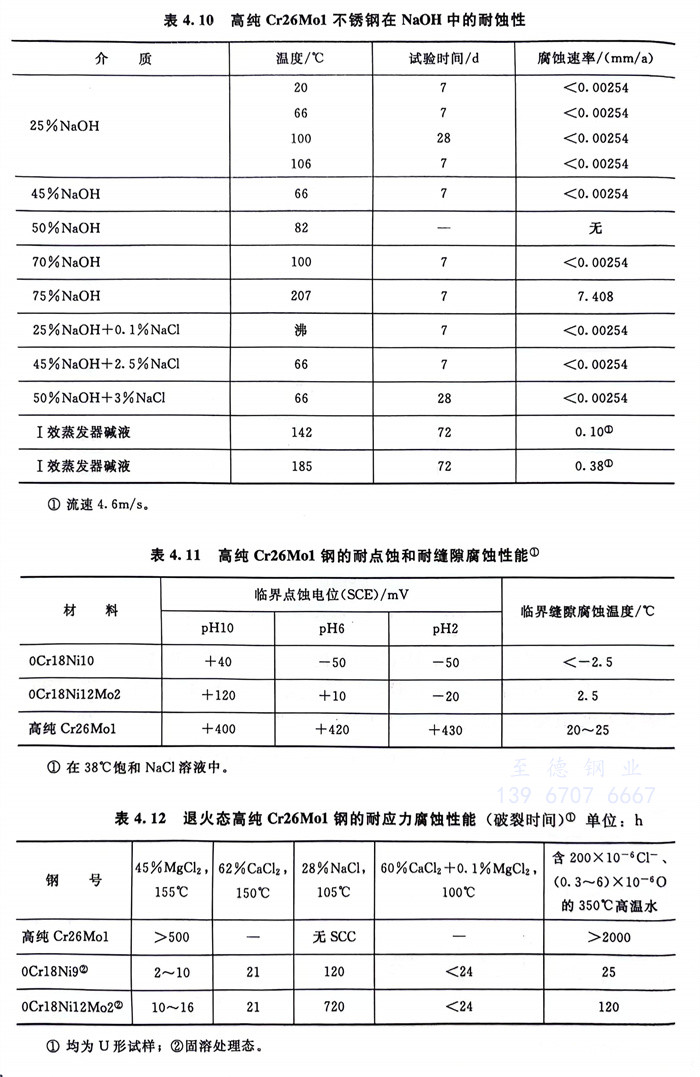

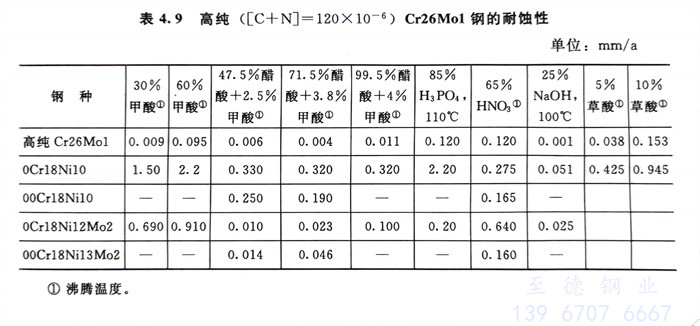

  高純Cr26Mo1耐(nai)蝕性(xing)優(you)良，即使在65％沸騰HNO3和NaOH中亦然（見表(biao)(biao)4.9和表(biao)(biao)4.10）；在耐(nai)點蝕、耐(nai)縫隙腐蝕、耐(nai)應力腐蝕等局部腐蝕中均既優(you)于(yu)0Cr18Ni10，也(ye)優(you)于(yu)0Cr18Ni12Mo2。一(yi)些結果見表(biao)(biao)4.11和表(biao)(biao)4.12。

c. 冷(leng)成(cheng)型性(xing)和焊接性(xing)能(neng)

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體(ti)不銹(xiu)鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
