高純(chun)鐵素體不銹鋼 Cr30Mo2 性能(neng)與特(te)點如下：

a. 力學性(xing)能和脆性(xing)轉變溫度

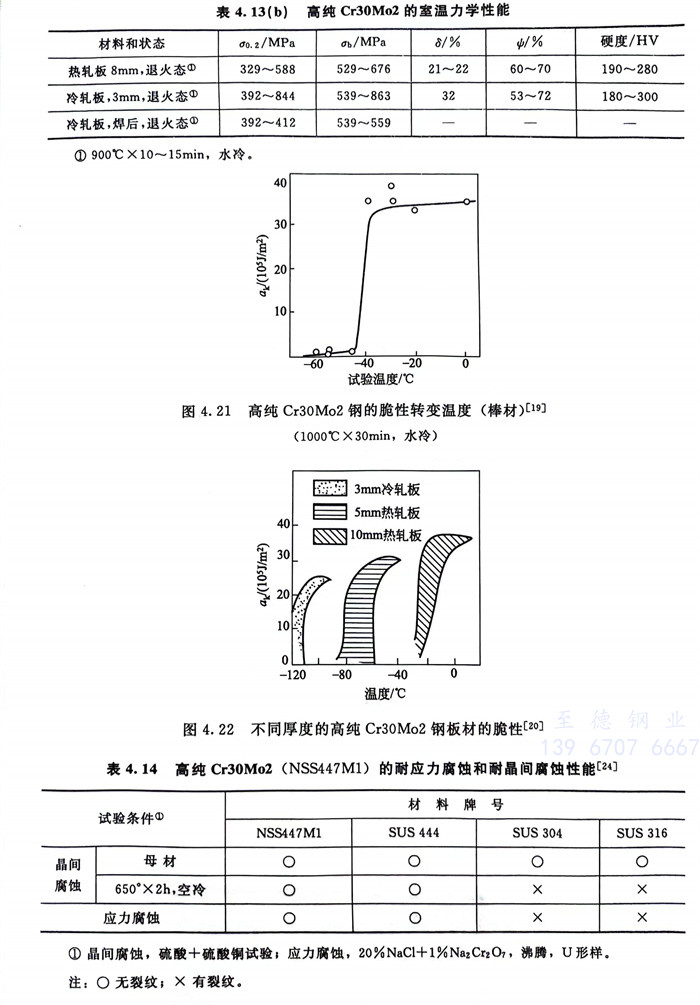

   一些(xie)試驗結(jie)果見表4.13（b）、圖4.21和(he)(he)圖4.22。從圖中可(ke)知(zhi)，高純Cr30Mo2的室溫(wen)韌性可(ke)達105J／㎡（V形和(he)(he)U形缺口）。脆性轉變溫(wen)度3mm冷軋板可(ke)達-100℃以下(xia)，而10mm熱(re)軋板也可(ke)達-20℃。

b. 耐腐(fu)蝕(shi)性(xing)能

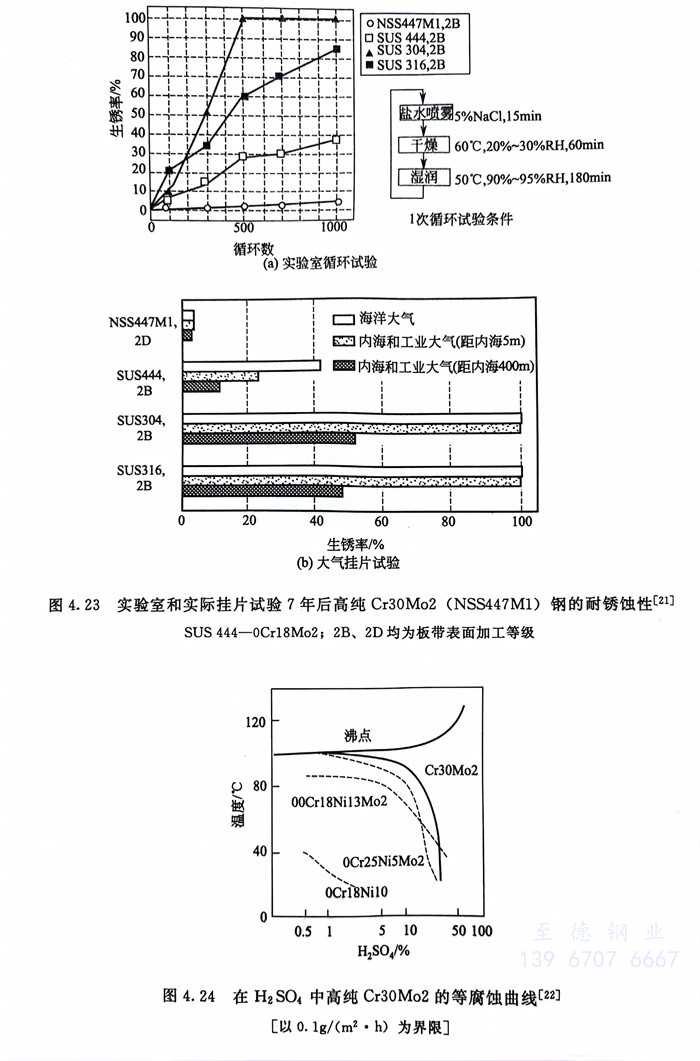

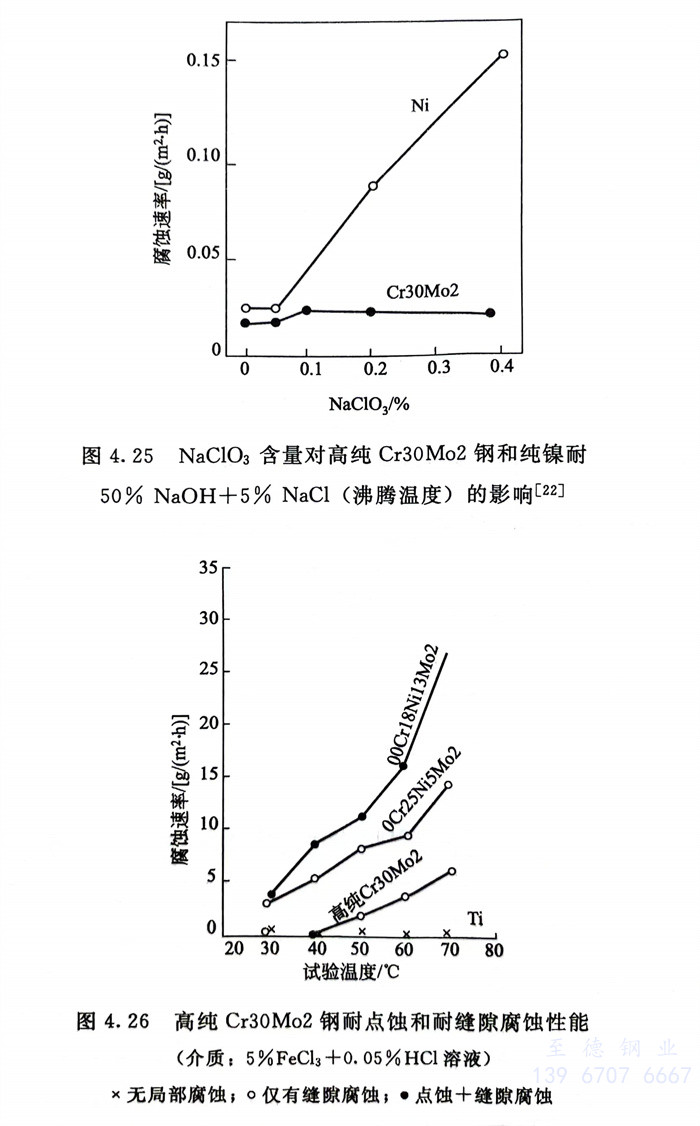

   在各(ge)種大氣和各(ge)種酸、堿、鹽介(jie)質中，高純Cr30Mo2耐全面(mian)腐(fu)蝕和耐局(ju)部腐(fu)蝕性能均(jun)遠遠優(you)于(yu)316型不(bu)銹鋼(gang)，在含(han)氧化劑的NaOH中優(you)于(yu)純鎳，一些試驗(yan)結(jie)果見圖4.23～圖4.27和表4.14。

c. 冷(leng)成(cheng)型性和焊(han)接性能(neng)

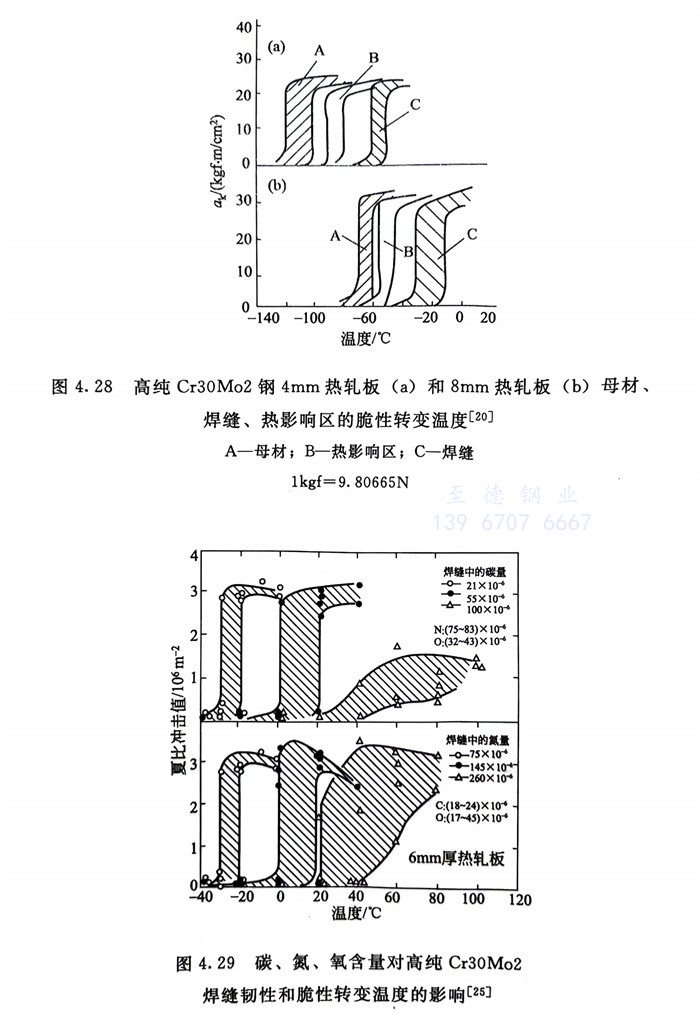

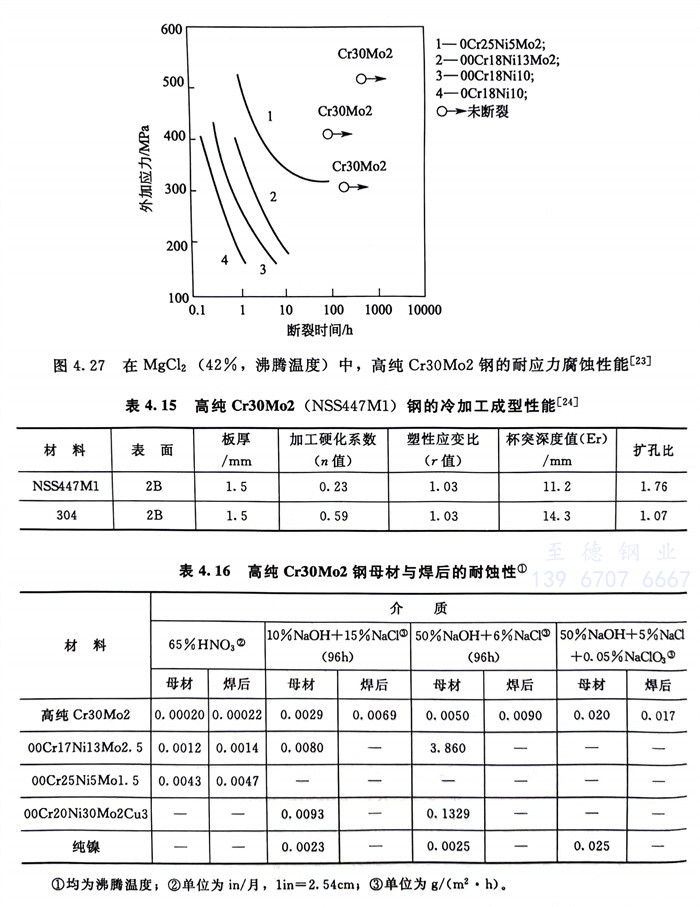

   表4.15列(lie)出了高(gao)純(chun)(chun)Cr30Mo2 1.5mm板材(cai)冷(leng)成型(xing)性(xing)數據(ju)。試驗還表明(ming)，高(gao)純(chun)(chun)Cr30Mo2焊(han)(han)接(jie)性(xing)良好，焊(han)(han)后無晶間(jian)腐(fu)蝕傾向，在一些腐(fu)蝕介質中，焊(han)(han)前、焊(han)(han)后的(de)(de)(de)(de)耐蝕性(xing)無明(ming)顯差別(bie)（表4.16）；適(shi)宜截(jie)面尺寸的(de)(de)(de)(de)高(gao)純(chun)(chun)Cr30Mo2鋼焊(han)(han)后的(de)(de)(de)(de)韌性(xing)和(he)脆(cui)性(xing)轉變(bian)溫度(du)完全可(ke)滿足使用的(de)(de)(de)(de)需(xu)求（見圖4.28）；但是，在焊(han)(han)接(jie)過程中，要采取措施防止碳、氮(dan)等間(jian)隙元素(su)對(dui)焊(han)(han)縫的(de)(de)(de)(de)污染。圖4.29系因焊(han)(han)縫污染而引起的(de)(de)(de)(de)高(gao)純(chun)(chun)Cr30Mo2鋼焊(han)(han)后韌性(xing)的(de)(de)(de)(de)降低和(he)脆(cui)性(xing)轉變(bian)溫度(du)的(de)(de)(de)(de)升高(gao)。

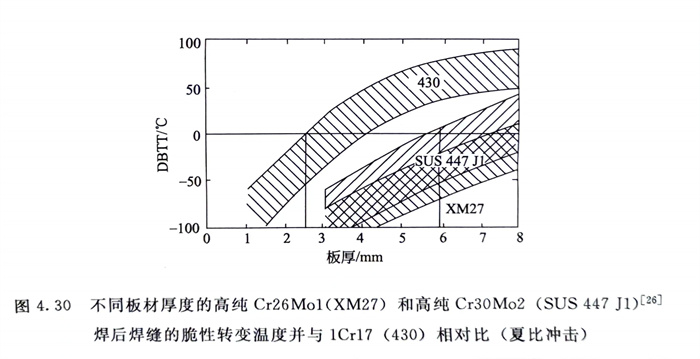

   圖4.30指出了1Cr17（430）和兩種高純鐵素(su)體不(bu)銹鋼(gang)高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)薄(bo)截面(mian)尺寸的(de)高純Cr30Mo2（NSS447M1）綜合性能優良，又不(bu)(bu)含鎳且成本低于(yu)0Cr17Ni12Mo2（316）不(bu)(bu)銹鋼，國外（例(li)如日本）已用(yong)于(yu)沿海大型國際機場的(de)屋頂(ding)材料(liao)。
