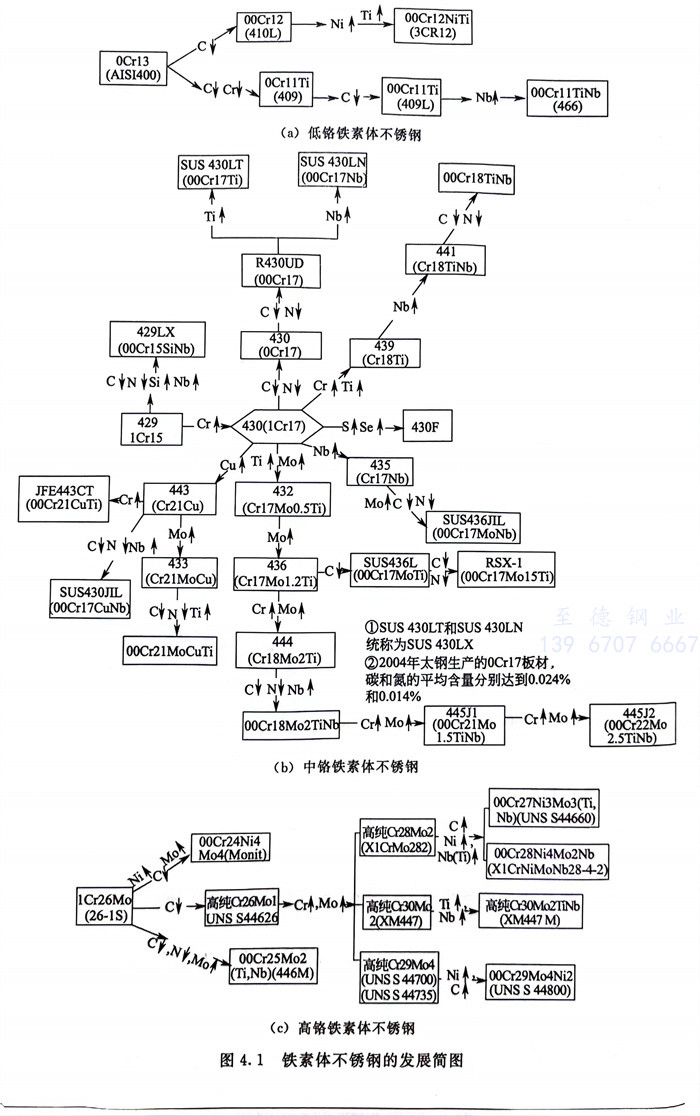

圖4.1列出了低鉻、中鉻和高鉻三種類型鐵素體不銹鋼的發展概況。
20世紀五六十年代以前，用電弧爐單煉并加工生產的傳統鐵素體不銹鋼(gang)，鋼中碳、氮含量處于常規水平，很難再降低。自20世紀60年代以來，由于不銹鋼生產技術的進步，采用AOD、VOD等二次精煉工藝冶煉并加工生產的低碳氮和超低碳氮的現代鐵素體不銹鋼，使傳統（普通）鐵素體不銹鋼性能上的一些不足得到了較大程度的克服和較圓滿的解決。產量增加，使用范圍在不斷擴大。
20世(shi)紀(ji)60年(nian)代以(yi)來，所發(fa)展的(de)現代鐵素體(ti)不(bu)銹鋼（早期曾稱為新鐵素體(ti)不(bu)銹鋼）主要有以(yi)下幾(ji)種。
高(gao)純(chun)(chun)鐵(tie)素體不銹(xiu)鋼(gang)，鋼(gang)中代(dai)表性牌號有高(gao)純(chun)(chun)Cr18Mo2（Ti，Nb），高(gao)純(chun)(chun)Cr26Mol（UNS S44626）和高(gao)純(chun)(chun)Cr28Mo2（X1CrMo282），高(gao)純(chun)(chun) Cr29Mo4（UNS S44700，UNS S44735）以及(ji)高(gao)純(chun)(chun)Cr30Mo2（Ti，Nb）（XM447，XM447M1）等，高(gao)純(chun)(chun) Cr28Mo2，高(gao)純(chun)(chun)Cr29Mo4和高(gao)純(chun)(chun)Cr30Mo2也(ye)常常歸入超級鐵(tie)素體不銹(xiu)鋼(gang)中。
超(chao)(chao)級鐵素體不銹鋼，鋼的(de)(de)耐(nai)點蝕當量值（PRE）[ Cr ] + 3.3[ Mo] ≥ 35% 代表性牌號除(chu)上述三種高(gao)純高(gao)鉻鉬(mu)牌號外，還有超(chao)(chao)低碳并含(han)鎳的(de)(de)00Cr24Ni4Mo4(Ti,Nb)(Monit,UNS S44635), 00Cr27Ni3Mo3(Ti, Nb)(SEA-CURE,UNS S44660），00Cr28Ni4Mo2Nb（X1CrNiMoNb28-4-2）和(he) 00Cr29Mo4Ni2（UNS S 44800）等。
超級鐵素(su)體不銹鋼(gang)的超低(di)(di)碳(tan)(tan)(tan)并含鎳（2％～4％）的一(yi)些牌(pai)號(hao)，系在高(gao)(gao)純高(gao)(gao)鉻鉬鐵素(su)體不銹鋼(gang)（例如Cr28Mo2和Cr29Mo4）基礎上，為了(le)(le)降低(di)(di)鋼(gang)采用真空爐(lu)雙聯(lian)工(gong)藝的生(sheng)產成(cheng)本，并便于采用AOD、VOD等爐(lu)外(wai)精煉工(gong)藝進(jin)行大量生(sheng)產，提(ti)(ti)高(gao)(gao)了(le)(le)鋼(gang)中(zhong)碳(tan)(tan)(tan)（到0.030％）和氮(dan)（≤0.040％）量；而(er)為了(le)(le)防止由(you)于碳(tan)(tan)(tan)、氮(dan)量提(ti)(ti)高(gao)(gao)而(er)導致(zhi)(zhi)的鋼(gang)的耐晶間腐蝕敏感性的增加，又(you)加入了(le)(le)穩(wen)定(ding)化(hua)元素(su)鈦、鈮(ni)；而(er)為了(le)(le)防止碳(tan)(tan)(tan)、氮(dan)量提(ti)(ti)高(gao)(gao)而(er)導致(zhi)(zhi)的鋼(gang)的脆性轉變(bian)溫度提(ti)(ti)高(gao)(gao)和室(shi)溫韌性下(xia)降，以(yi)及為了(le)(le)提(ti)(ti)高(gao)(gao)耐一(yi)些還原性酸(suan)的耐蝕性，又(you)加入了(le)(le)2％～4％的鎳。
碳氮和(he)超(chao)低(di)碳氮中鉻鐵素體不銹鋼，代表(biao)性(xing)牌號(hao)有的0Cr17（430）[ C ] ≤0.08％和(he)［C］≤0.03％的00Cr17,00Cr17Ti，00Cr17Nb，00Cr17TiNb和(he) 00Cr17CuNb，00Cr18Mo1.5Ti，00Cr21CuTi等(deng)；為(wei)了滿足耐海洋性(xing)大氣腐(fu)蝕(shi)的需求，還(huan)開發了00Cr22Mo1.5（Ti，Nb）等(deng)牌號(hao)。
低碳(tan)氮和(he)超(chao)低碳(tan)氮低鉻鐵素(su)體不銹鋼(gang)，代表性牌號有0Crl1Ti（409），00Cr11Ti（409L），00Cr11TiNb（466）和(he) 00Cr12（410L），00Cr12NiTi（3CR12）等。
需要指出：近來，中、低鉻現代鐵素體不銹鋼也出現了要求[ C + N ] ≤150× 10-6的高純化趨勢。
