當硅含量在≤0.8％或≤1.0％處于不(bu)銹鋼中正常含量時，會降低鉻鎳奧氏體不銹鋼的耐蝕性并顯著提高鋼的固溶態晶間腐蝕的敏感性，例如在氨基甲酸銨（尿素）介質中，而當鋼中硅量極低時，鉻鎳奧氏體不銹鋼耐硝酸腐蝕的性能顯著提高，耐固溶態晶間腐蝕的性能優良。

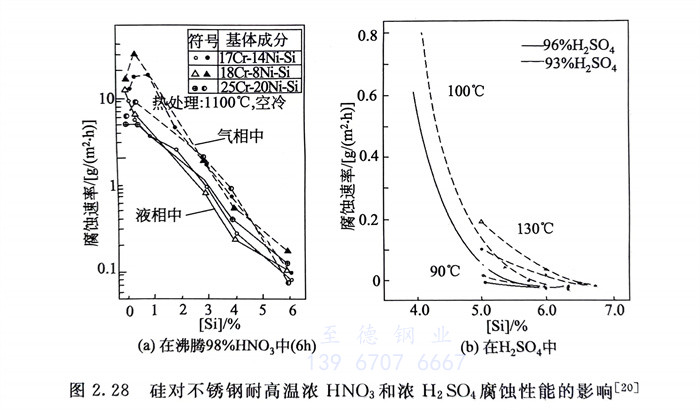

  向不(bu)銹鋼(gang)中加入適量硅，可使不(bu)銹鋼(gang)具有優異的(de)耐(nai)高溫(wen)、高濃度硝(xiao)酸和硫酸腐蝕(shi)的(de)性能（圖2.28），這與(yu)硅在不(bu)銹鋼(gang)表面形成富硅的(de)氧化物保護膜有關。

  不銹鋼(gang)隨含硅量的(de)增(zeng)加(jia)，鋼(gang)中σ、 χ等脆性相析出的(de)敏(min)感性增(zeng)加(jia)，鋼(gang)的(de)塑、韌性下降，耐蝕性降低，焊(han)接性不良。硅可顯著提高不(bu)銹鋼的高溫抗(kang)氧化(hua)性。

  在(zai)雙相不銹鋼(gang)中，大量以(yi)鎢(wu)(wu)代鉬的(de)研(yan)究表明，鎢(wu)(wu)對鋼(gang)耐(nai)蝕性和組織(zhi)熱穩定性的(de)影響(xiang)與(yu)鉬的(de)作用(yong)并無顯著差別。
