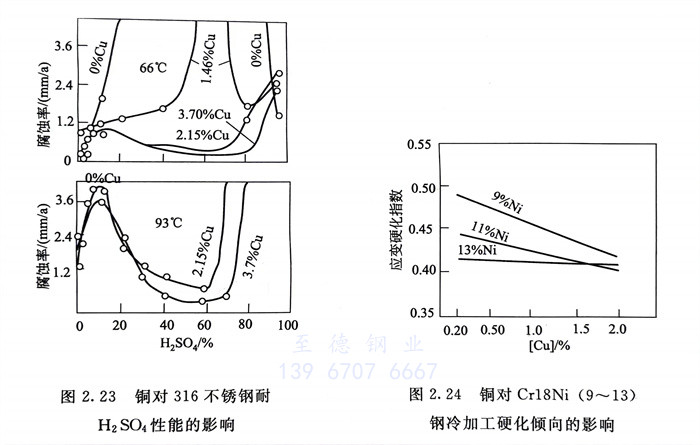

銅可提高不銹鋼(gang)的不銹性和耐蝕性，特別是在硫酸等還原性介質中的作用更為明顯。當銅與鉬復合加入鋼中時，效果更佳（圖2.23）。研究表明，向不銹鋼中加入適量的銅可提高鋼耐海洋大氣的腐蝕性能。這與銅可促進表面鈍化膜中鉻的富集有關。

  銅可顯著降低不銹鋼的強度和冷加工硬化傾向（圖2.24），改善鋼的塑性。銅是顯著提高各類不銹鋼冷成型性的重要元素。向Cr17型鐵素體(ti)不銹鋼中加入適量銅，鋼的冷成型性，例如深沖性會顯著優于18-8鉻鎳奧氏體不銹(xiu)鋼 。但是向以錳、氮代鎳的鉻錳奧氏體不銹鋼中加入銅，雖然也可改善鋼的冷成型性，但仍常常會遠低于所代用的18-8鉻鎳奧氏體不銹鋼的冷成型性，特別是延遲斷裂敏感性要遠高于鉻鎳奧氏體不銹鋼。

  富(fu)銅的(de)ε金(jin)屬間化(hua)合物的(de)彌散析出，是(shi)含銅的(de)沉淀硬化(hua)不(bu)銹(xiu)鋼(gang)強化(hua)的(de)主(zhu)要手段(duan)，也是(shi)馬氏(shi)體(ti)(ti)(ti)、鐵素體(ti)(ti)(ti)和奧氏(shi)體(ti)(ti)(ti)不(bu)銹(xiu)鋼(gang)獲得抗菌性(xing)的(de)原因。

  隨鋼(gang)中含銅量的(de)增加(jia)，不銹鋼(gang)的(de)熱(re)(re)塑性(xing)降低，從(cong)而(er)影響鋼(gang)的(de)熱(re)(re)加(jia)工性(xing)。

  前面(mian)已提(ti)及，不(bu)銹(xiu)鋼(gang)(gang)耐(nai)點蝕當量PRE值為；而在還原性(xing)介質中，不(bu)銹(xiu)鋼(gang)(gang)的耐(nai)腐蝕指(zhi)數（GI）則為11.5［Cu］。PRE值和GI值二者相結合基本上可看出鉻、鎳、鉬、氮、銅(tong)等(deng)元素在不(bu)銹(xiu)鋼(gang)(gang)中提(ti)高鋼(gang)(gang)的耐(nai)腐蝕性(xing)方面(mian)的重要作用(yong)以及某一具(ju)體(ti)不(bu)銹(xiu)鋼(gang)(gang)牌號的大(da)致(zhi)耐(nai)蝕性(xing)水(shui)平。
