除鉻、鎳外，鉬也是不銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

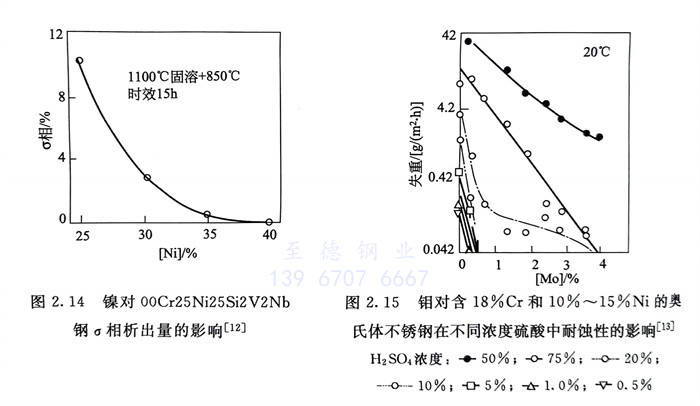

  鉬(mu)(mu)能(neng)顯著促進鉻(ge)在(zai)鈍(dun)(dun)化膜中(zhong)的(de)(de)富集，從(cong)而增(zeng)強(qiang)不(bu)銹(xiu)鋼鈍(dun)(dun)化膜的(de)(de)穩定性，顯著強(qiang)化鋼中(zhong)鉻(ge)的(de)(de)耐(nai)蝕(shi)作(zuo)用，從(cong)而大大提高各類不(bu)銹(xiu)鋼的(de)(de)不(bu)銹(xiu)性和耐(nai)各種還原性酸介質的(de)(de)耐(nai)蝕(shi)性。圖(tu)2.15系(xi)在(zai)不(bu)同濃度(du)中(zhong)，鉬(mu)(mu)在(zai)鋼中(zhong)的(de)(de)作(zuo)用。可以看出，隨(sui)鉬(mu)(mu)量增(zeng)加，鋼的(de)(de)腐蝕(shi)速(su)(su)率(lv)下(xia)降，耐(nai)蝕(shi)性提高，但隨(sui)濃度(du)增(zeng)高，為(wei)獲得同一腐蝕(shi)速(su)(su)率(lv)所需的(de)(de)鉬(mu)(mu)量要增(zeng)加。為(wei)了耐(nai)腐蝕(shi)，濃度(du)為(wei)50％的(de)(de)比濃度(du)為(wei)75％的(de)(de)反而需要更多(duo)的(de)(de)鉬(mu)(mu)，這是因為(wei)50％具有更大的(de)(de)腐蝕(shi)性。

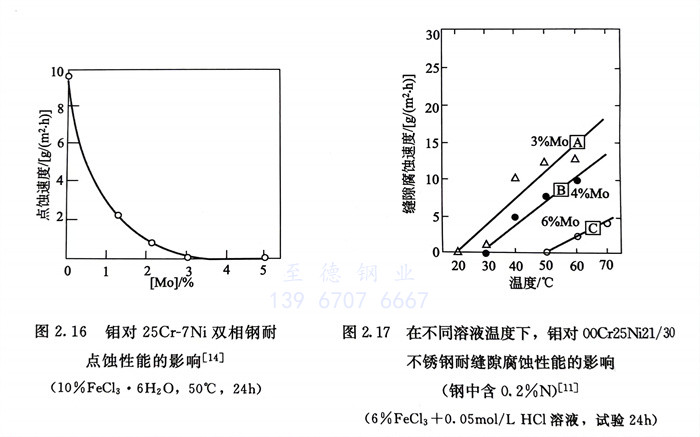

  鉬在不(bu)銹(xiu)鋼中，能(neng)提高(gao)鋼的(de)再(zai)鈍化能(neng)力，其耐(nai)點(dian)(dian)蝕(shi)和縫(feng)隙(xi)腐(fu)蝕(shi)的(de)能(neng)力約為鉻的(de)3倍。為了耐(nai)點(dian)(dian)蝕(shi)和耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)，不(bu)銹(xiu)鋼中一(yi)般還需加入鉬。鉬還對防(fang)止以(yi)點(dian)(dian)蝕(shi)為起源(yuan)的(de)應力腐(fu)蝕(shi)有利。鉬在不(bu)銹(xiu)鋼耐(nai)點(dian)(dian)蝕(shi)和耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性能(neng)的(de)影響分別見(jian)圖2.16和圖2.17。

  在一些(xie)腐蝕(shi)介質中(zhong)，鉬形成(cheng)鉬酸鹽后對不銹鋼所起的緩蝕(shi)作用已(yi)為試驗所證實(shi)。

  鉬能促進不銹鋼中金屬間化合物σ、x等(deng)的(de)析(xi)出，從而降低(di)鋼的(de)組織熱穩定性(xing)(xing)，增加鋼的(de)脆(cui)化敏感(gan)性(xing)(xing)，降低(di)鋼的(de)塑、韌性(xing)(xing)、耐蝕性(xing)(xing)以及冷成型性(xing)(xing)和焊接性(xing)(xing)。

  鉬(mu)提高不銹鋼(gang)(gang)的(de)強度，包括高溫強度，使高溫持久和蠕變(bian)(bian)性能有較大(da)的(de)改善。但(dan)隨鉬(mu)量增(zeng)加，不銹鋼(gang)(gang)的(de)高溫變(bian)(bian)形(xing)抗力增(zeng)大(da)，熱(re)塑性下降，同時鉬(mu)又促進奧氏體不銹鋼(gang)(gang)中δ-鐵素體的(de)形(xing)成，這些因素均(jun)可導致鋼(gang)(gang)的(de)熱(re)加工、熱(re)成型性的(de)降低。
