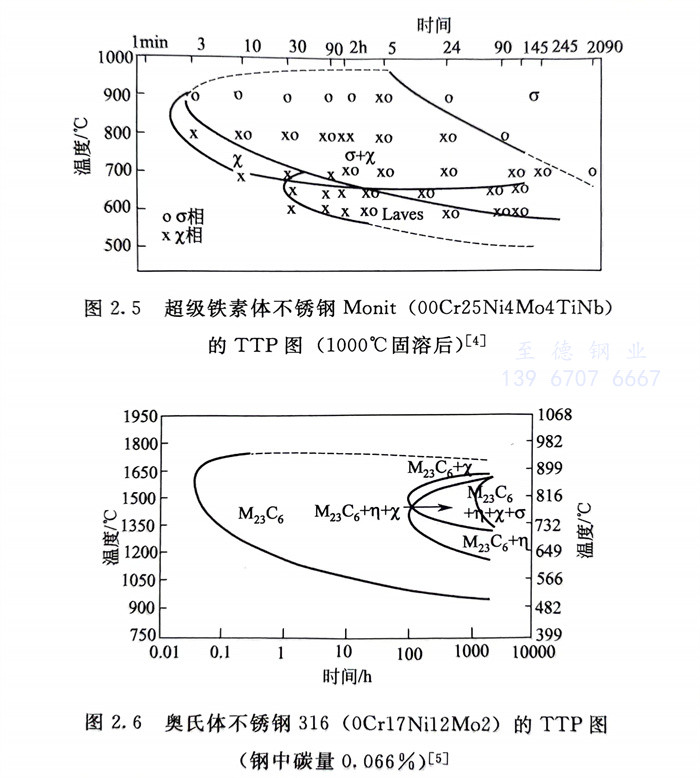

圖(tu)(tu)2.5～圖(tu)(tu)2.7分別為超級鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相(xiang)不(bu)銹(xiu)鋼2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由圖2.5可知，由于Monit鋼中(zhong)碳量(liang)很低，沒(mei)有，金屬間相(xiang)σ、x和Laves（η）相(xiang)均在600～900℃范(fan)(fan)圍析(xi)出(chu)。x相(xiang)析(xi)出(chu)最快(kuai)，在800～900℃間僅保溫(wen)約2min即(ji)可。可惜此圖中(zhong)沒(mei)有標(biao)出(chu)約475℃下a＇的析(xi)出(chu)范(fan)(fan)圍。
由圖2.6可知，在316不(bu)銹(xiu)鋼(gang)中， 碳化物析出(chu)最快，816～899℃間(jian)僅保溫0.05h即可；由于316不(bu)銹(xiu)鋼(gang)中鉻、鉬量(liang)低(di)，金屬間(jian)化合物如σ、χ和η相的析出(chu)則比較緩(huan)慢。

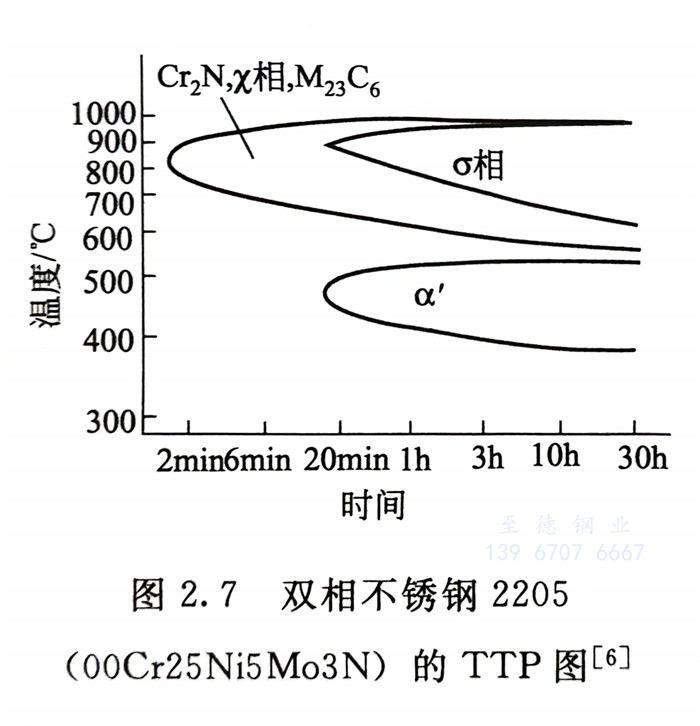

由圖2.7可知(zhi)，在2205雙(shuang)(shuang)相(xiang)不銹鋼(gang)中(zhong)， 和x相(xiang)的析出速度都比較快，在800～900℃間(jian)僅保溫(wen)約1min即可，而(er)σ相(xiang)和α＇相(xiang)的析出，則(ze)需在各自的敏感溫(wen)度停留至20min以上。研(yan)究表(biao)明，所(suo)有雙(shuang)(shuang)相(xiang)不銹鋼(gang)自高溫(wen)冷卻過程(cheng)中(zhong)（如自1350℃冷卻）一般均會有從鐵素體(ti)到二次(ci)奧氏(shi)體(ti)（γ2）的轉變（見本書鉻鎳雙(shuang)(shuang)相(xiang)不銹鋼(gang)的發展和性能(neng)特點內(nei)容）。
當(dang)人們把不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)，例(li)如(ru)圖(tu)2.5的(de)(de)(de)(de)25-4-4超(chao)級鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)、圖(tu)2.6的(de)(de)(de)(de)316奧氏體(ti)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)和(he)圖(tu)2.7的(de)(de)(de)(de)2205雙相(xiang)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)加(jia)熱(re)(re)到適當(dang)溫度（例(li)如(ru)固(gu)溶處理(li)溫度），停留足(zu)夠(gou)的(de)(de)(de)(de)時(shi)間(jian)并(bing)快速(su)冷卻，則鋼(gang)(gang)(gang)(gang)中(zhong)的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)(dan)化(hua)物和(he)金屬(shu)(shu)間(jian)化(hua)合(he)物就會(hui)溶入(ru)基(ji)體(ti)中(zhong)形(xing)成(cheng)C、N、Cr、Mo等(deng)元(yuan)素過(guo)飽和(he)的(de)(de)(de)(de)亞穩定的(de)(de)(de)(de)固(gu)溶體(ti)。但(dan)是當(dang)一(yi)旦再(zai)受到熱(re)(re)加(jia)工、熱(re)(re)成(cheng)型和(he)焊接(jie)等(deng)的(de)(de)(de)(de)熱(re)(re)作用或固(gu)溶處理(li)冷卻速(su)度不(bu)(bu)足(zu)，已(yi)溶入(ru)鋼(gang)(gang)(gang)(gang)中(zhong)的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)(dan)化(hua)合(he)物和(he)金屬(shu)(shu)間(jian)化(hua)合(he)物又會(hui)從基(ji)體(ti)上(shang)或沿(yan)相(xiang)界、晶界重(zhong)新沉淀(dian)出來(lai)(lai)，從而嚴(yan)重(zhong)影響(xiang)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)性(xing)(xing)(xing)能(neng)(neng)。對(dui)于固(gu)溶態不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)受熱(re)(re)履歷的(de)(de)(de)(de)影響(xiang)而引(yin)起(qi)(qi)的(de)(de)(de)(de)這(zhe)些相(xiang)的(de)(de)(de)(de)析(xi)出敏感性(xing)(xing)(xing)，一(yi)般稱為不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱(re)(re)穩定性(xing)(xing)(xing)。總的(de)(de)(de)(de)說來(lai)(lai)，不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱(re)(re)穩定性(xing)(xing)(xing)高(gao)，對(dui)碳(tan)(tan)、氮(dan)(dan)化(hua)物和(he)金屬(shu)(shu)間(jian)化(hua)合(he)物析(xi)出敏度性(xing)(xing)(xing)低，對(dui)不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織(zhi)和(he)性(xing)(xing)(xing)能(neng)(neng)是有益(yi)的(de)(de)(de)(de)。目前，隨(sui)著各種高(gao)合(he)金超(chao)級不(bu)(bu)銹鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)面(mian)世(shi)，為了提高(gao)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)耐(nai)蝕性(xing)(xing)(xing)，加(jia)入(ru)大量Cr、Mo、N，鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱(re)(re)穩定性(xing)(xing)(xing)下降，已(yi)引(yin)起(qi)(qi)人們高(gao)度關(guan)注。后(hou)(hou)面(mian)所涉(she)及的(de)(de)(de)(de)熱(re)(re)加(jia)工、熱(re)(re)成(cheng)型、熱(re)(re)處理(li)（固(gu)溶處理(li)后(hou)(hou)的(de)(de)(de)(de)敏化(hua)和(he)時(shi)效）以及焊接(jie)后(hou)(hou)性(xing)(xing)(xing)能(neng)(neng)的(de)(de)(de)(de)改變多屬(shu)(shu)于組(zu)織(zhi)熱(re)(re)穩定性(xing)(xing)(xing)的(de)(de)(de)(de)影響(xiang)。
