一、軸測圖的概念(nian)


  管道(dao)(dao)軸(zhou)(zhou)測(ce)圖(tu)又稱單管管段(duan)圖(tu)或單線圖(tu),是沿北(bei)向(xiang)方(fang)向(xiang)標(N),按(an)正等軸(zhou)(zhou)測(ce)投影繪制的(de)形象的(de)管道(dao)(dao)立(li)體視(shi)覺圖(tu)形。管道(dao)(dao)軸(zhou)(zhou)測(ce)圖(tu)供施工(gong)單位在(zai)施工(gong)現場(chang)預備(bei)管道(dao)(dao)材(cai)料并預制、裝配的(de)圖(tu)紙。



二、軸測(ce)圖(tu)的內容

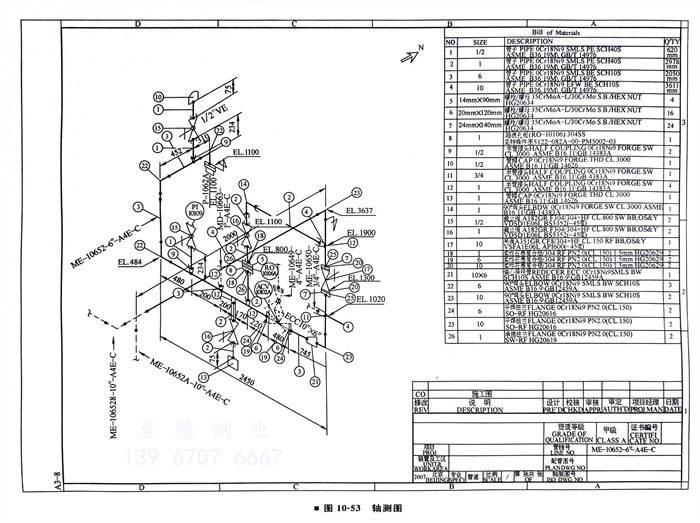

  軸測(ce)(ce)圖主要包括五部分(fen)內容(圖10-53):管(guan)道軸測(ce)(ce)圖形、工(gong)程數據、管(guan)段(duan)材料表、北(bei)向標(biao)、圖簽。


 1. 管道軸測圖形


  管(guan)(guan)(guan)(guan)道(dao)(dao)軸測圖(tu)(tu)形是按照管(guan)(guan)(guan)(guan)道(dao)(dao)布置(zhi)平(ping)面圖(tu)(tu)的(de)(de)設計(ji),把管(guan)(guan)(guan)(guan)線(xian)(xian)的(de)(de)必要信(xin)息(xi)以及它們在空間中的(de)(de)相對(dui)位置(zhi)表(biao)示出來的(de)(de)圖(tu)(tu)形,包括(kuo)管(guan)(guan)(guan)(guan)子、管(guan)(guan)(guan)(guan)件、閥(fa)門、儀(yi)表(biao)元件代(dai)號、管(guan)(guan)(guan)(guan)線(xian)(xian)標高、管(guan)(guan)(guan)(guan)線(xian)(xian)長度(du)、介質流(liu)向、坡度(du)、管(guan)(guan)(guan)(guan)線(xian)(xian)號、管(guan)(guan)(guan)(guan)架、連接信(xin)息(xi)等(deng),尤其是更(geng)加詳(xiang)盡(jin)地表(biao)示出了在管(guan)(guan)(guan)(guan)道(dao)(dao)布置(zhi)平(ping)面圖(tu)(tu)形上很難表(biao)達清(qing)楚(chu)的(de)(de)管(guan)(guan)(guan)(guan)道(dao)(dao)立管(guan)(guan)(guan)(guan)上的(de)(de)具(ju)體設計(ji)。


 2. 工程數據


  工程數據包括裝置及工區代號(hao)、管線號(hao)、配管圖號(hao)、軸測圖號(hao)、保(bao)溫涂漆代號(hao)、各種尺(chi)寸、標高和(he)管道標志、組件(jian)規格、編號(hao)、設計(ji)條件(jian)(溫度、壓力、保(bao)溫涂漆要(yao)求)、制作檢(jian)驗要(yao)求等標注說明(ming)。


 3. 管段材(cai)料(liao)表


  管段(duan)材料(liao)表組成該(gai)管段(duan)所有組件(jian)的元件(jian)代碼名稱(cheng)、管道材料(liao)的描述和數(shu)量。


 4. 北向標和圖簽


  北(bei)向標和圖簽則需要(yao)根(gen)據工程項(xiang)目的(de)具體情況而(er)定。圖簽主要(yao)是項(xiang)目名稱、設計日期、簽名(設計人(ren)、校核人(ren)、審核人(ren))、設計單位的(de)名稱等一些信息。





三、軸(zhou)測(ce)圖的設計方式


 1. 從計算機三維(wei)模型中抽取軸測圖(tu)


  項目采(cai)用計算(suan)機三維模型計算(suan)機軟件(jian)進行壓(ya)力(li)管(guan)道設計,如PDS、PDMS、AutoPlant、CADWorx、SP3D等軟件(jian),可(ke)以使用軟件(jian)的功能,自動生成標準(zhun)格式的軸測(ce)圖電(dian)子(zi)文檔。


 2. 使用AutoPlant Isometrics 等專(zhuan)用軸(zhou)測圖繪制軟(ruan)件設計軸(zhou)測圖


  一些(xie)工程(cheng)項目,使用AutoCAD或者 Microstation 進行管(guan)道布置(zhi)平面圖(tu)(tu)的(de)設計,使用AutoPlant Isometrics等專門用于繪(hui)制(zhi)軸測圖(tu)(tu)的(de)軟件按照(zhao)管(guan)道布置(zhi)平面圖(tu)(tu),設計、繪(hui)制(zhi)軸測圖(tu)(tu),軟件可以自動生成(cheng)各種(zhong)形式的(de)管(guan)道材料匯總報(bao)表。


 3. 使用 AutoCAD繪制(zhi)管(guan)道軸測圖


  使用AutoCAD的專門用于繪制軸測圖的模式(執行“ddrmodes”命令(ling),可以轉換到(dao)繪制軸測圖的模式)。


 4. 手工繪制(zhi)管道軸(zhou)測圖


  以前計算機(ji)(ji)技術(shu)落后的(de)情況下,人們(men)通常在(zai)專門用(yong)于(yu)繪(hui)制(zhi)管道(dao)軸測圖的(de)圖紙上(shang)繪(hui)制(zhi),與(yu)使用(yong)計算機(ji)(ji)繪(hui)制(zhi)相(xiang)比:一(yi)(yi)方(fang)面(mian)(mian),速度慢,不宜修改;另一(yi)(yi)方(fang)面(mian)(mian),每(mei)一(yi)(yi)個設(she)計人繪(hui)制(zhi)的(de)風格不統(tong)一(yi)(yi)。現在(zai)已經很(hen)少(shao)使用(yong)手工繪(hui)制(zhi)管道(dao)軸測圖。



四、軸測圖設計的一般要求


  ①. SH/T 3052《石油化工(gong)配管工(gong)程(cheng)設計圖例》等規范有圖例符號(hao)的相關規定。


  ②. 軸測(ce)圖(tu)無論管(guan)徑的大小,均采用單線繪制管(guan)線,線條的寬度及字體規(gui)定可(ke)以(yi)根據所(suo)在項目的工程(cheng)規(gui)定,也(ye)可(ke)以(yi)參(can)見HG/T 20549《化工裝置管(guan)道(dao)布置設計工程(cheng)規(gui)定》中的規(gui)定。

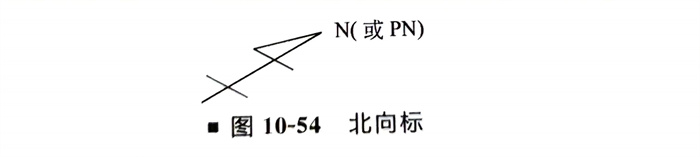

  ③. 軸測(ce)圖(tu)(tu)上(shang)的北向(xiang)(xiang)N或者PN(Plant North)(圖(tu)(tu)10-54)通常指(zhi)向(xiang)(xiang)圖(tu)(tu)紙的右上(shang)方(fang),項目特殊要(yao)求時也可以指(zhi)向(xiang)(xiang)左上(shang)方(fang),同一(yi)裝置(zhi)的軸測(ce)圖(tu)(tu)上(shang)的方(fang)向(xiang)(xiang)標(biao)取向(xiang)(xiang)應相(xiang)同。軸測(ce)圖(tu)(tu)上(shang)的北向(xiang)(xiang)標(biao)與管道布置(zhi)圖(tu)(tu)上(shang)的北向(xiang)(xiang)標(biao)的北向(xiang)(xiang)應一(yi)致。




  ④. 除使(shi)用工(gong)程(cheng)中規(gui)定的縮寫詞外(wai),圖中是(shi)采用英(ying)文還是(shi)使(shi)用中文應按照項目的具體規(gui)定。


  ⑤. 管(guan)道軸測(ce)圖不(bu)必按比例繪制,但相對比例要協調(diao)。

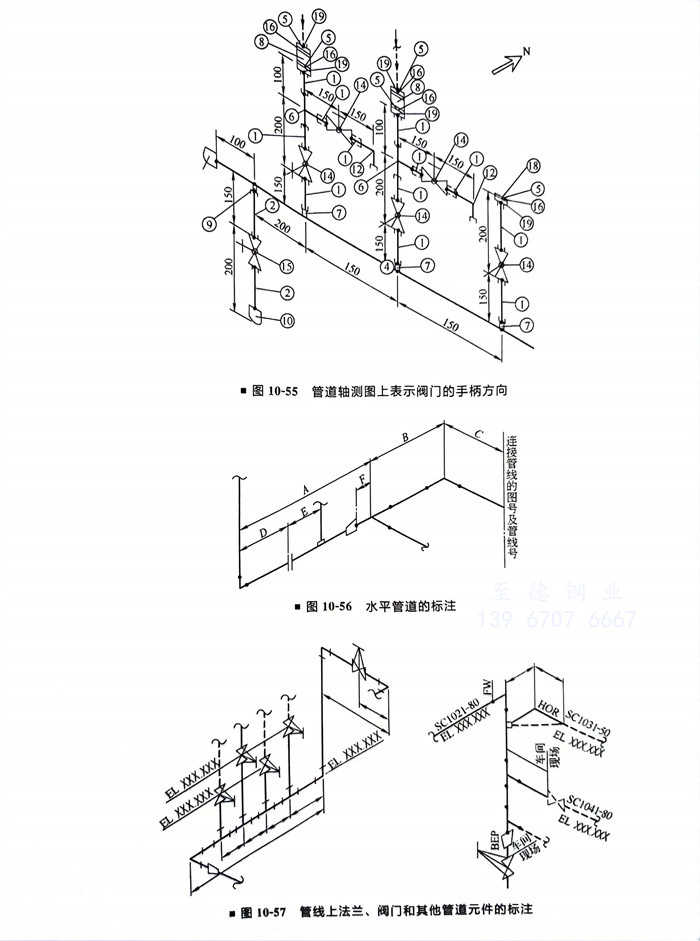

  ⑥. 閥門(men)的手柄方向應表示在軸測圖上(圖10-55)。


  ⑦. 軸測圖(tu)的尺(chi)寸標(biao)注


   a. 水平(ping)管(guan)(guan)道(dao)的(de)(de)標注。尺寸線應(ying)與(yu)管(guan)(guan)道(dao)相平(ping)行(xing),尺寸界線為垂直線。尺寸的(de)(de)大小(xiao)要(yao)(yao)和管(guan)(guan)道(dao)布置(zhi)平(ping)面圖上(shang)一致。從鄰近的(de)(de)主要(yao)(yao)基(ji)準點到各(ge)個(ge)獨立的(de)(de)管(guan)(guan)道(dao)元件如孔(kong)板法蘭、異徑(jing)管(guan)(guan)、拆卸用的(de)(de)法蘭、儀表接口、不等徑(jing)支管(guan)(guan)的(de)(de)尺寸,不應(ying)畫封閉尺寸,如圖10-56所示的(de)(de)管(guan)(guan)道(dao)軸測圖中的(de)(de)尺寸D、E、F。


   b. 管線上(shang)法蘭(lan)、閥門(men)和(he)(he)其他管道(dao)元(yuan)件的(de)標注。一般要標出(chu)相(xiang)對的(de)位置,在(zai)立管上(shang)的(de)閥門(men)和(he)(he)其他元(yuan)件需表示出(chu)標高(圖(tu)10-57)。

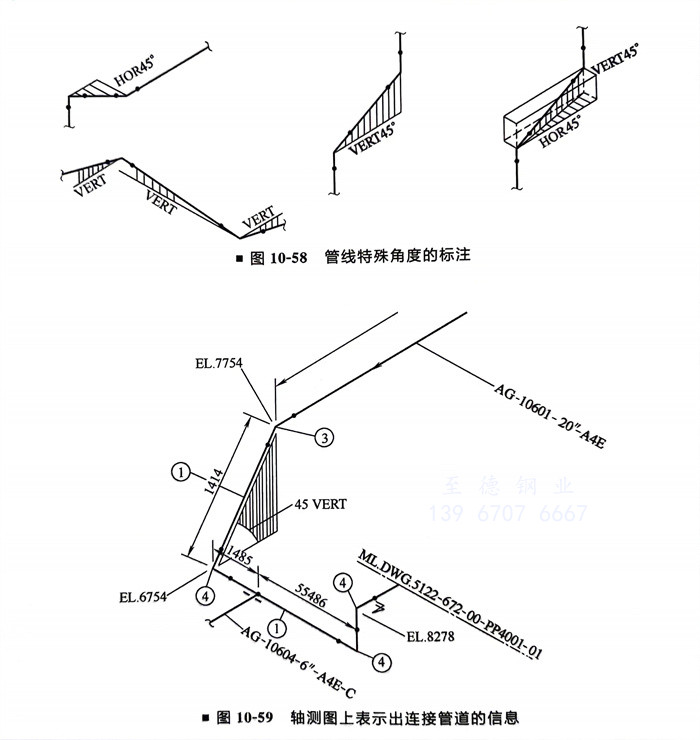

   c. 管線(xian)的特(te)殊(shu)角(jiao)度(du)(非正(zheng)南、正(zheng)北、正(zheng)東、正(zheng)西、正(zheng)上、正(zheng)下(xia)的情況)應該表示在軸測圖上(圖10-58)。


  ⑧. 在軸測圖上需(xu)要表示(shi)出連接管道的信(xin)息(圖10-59),以便查找。


  ⑨. 使(shi)用AutoCAD繪制軸測圖,匯(hui)總管(guan)道材料需要(yao)使(shi)用其他專門開發(fa)的(de)(de)計算機軟件,或者是經過(guo)Excel和(he)Access另外統計、匯(hui)總管(guan)道材料,實現自動(dong)快速生成管(guan)段表(biao),與Auto-CAD繪制的(de)(de)軸測圖形(xing)配合(he)使(shi)用。


  ⑩. 使用 AutoPlant Isometrics、PDS、PDMS、SmartPlant 3D等軟件,在軸測圖(tu)上會自動生(sheng)成管段材(cai)料表(biao)。






五、管(guan)(guan)道(dao)布置(zhi)平面圖(tu)和管(guan)(guan)道(dao)軸測圖(tu)常用圖(tu)例

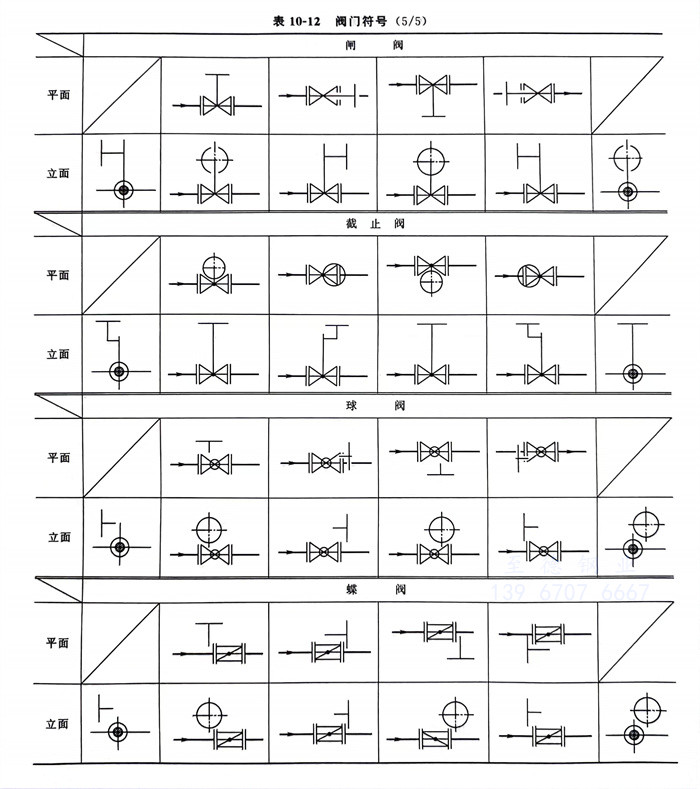

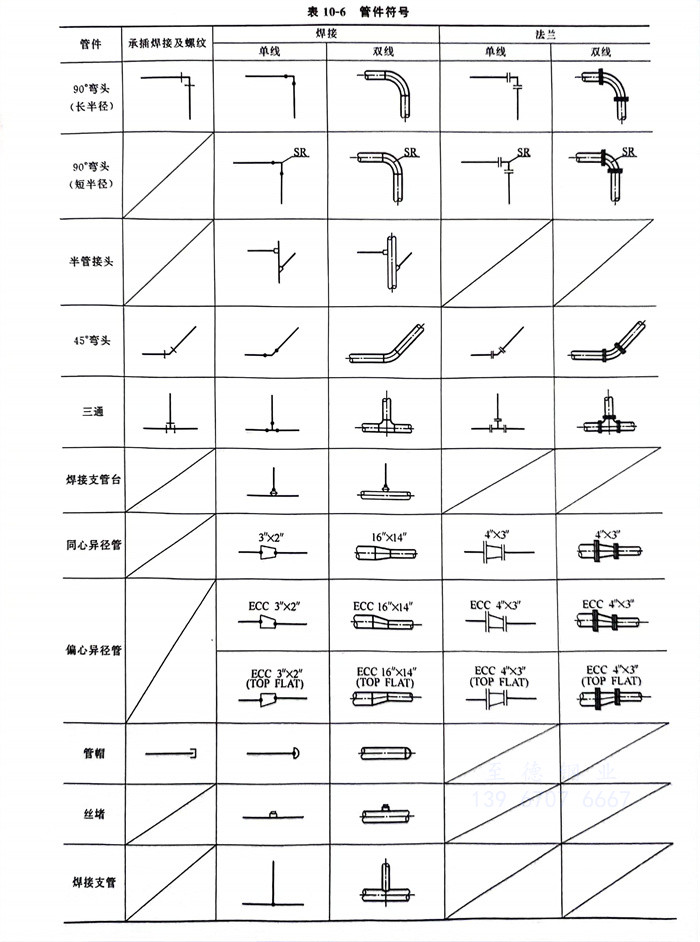

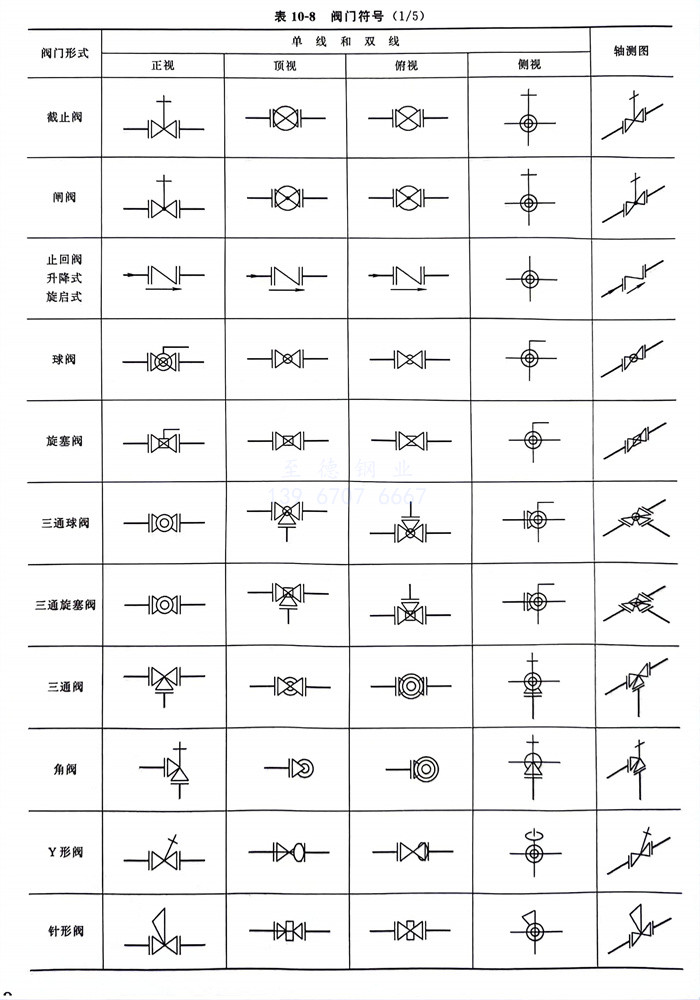

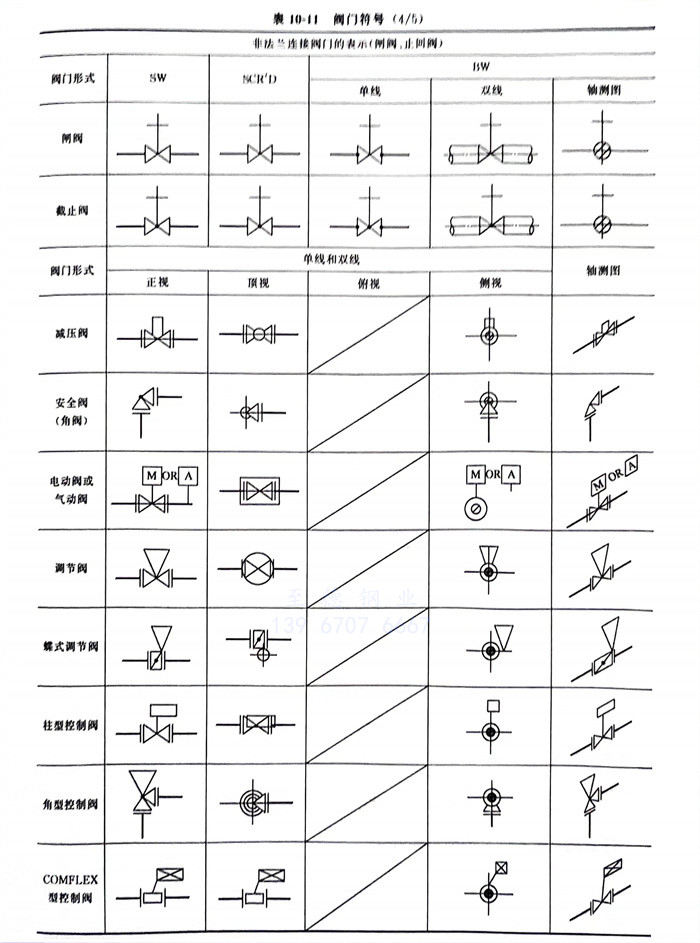

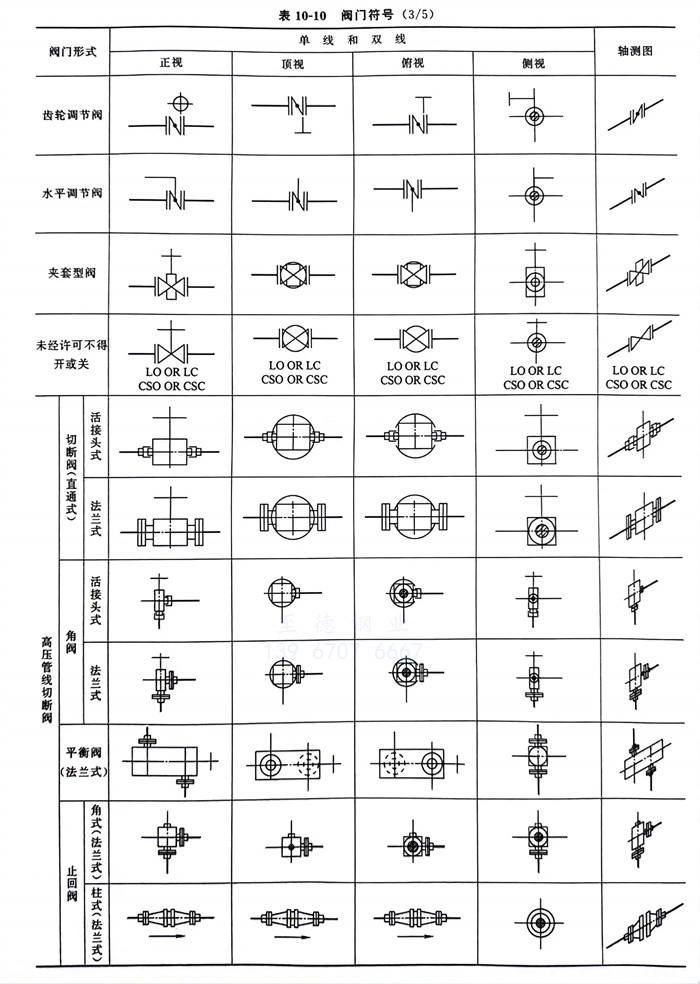

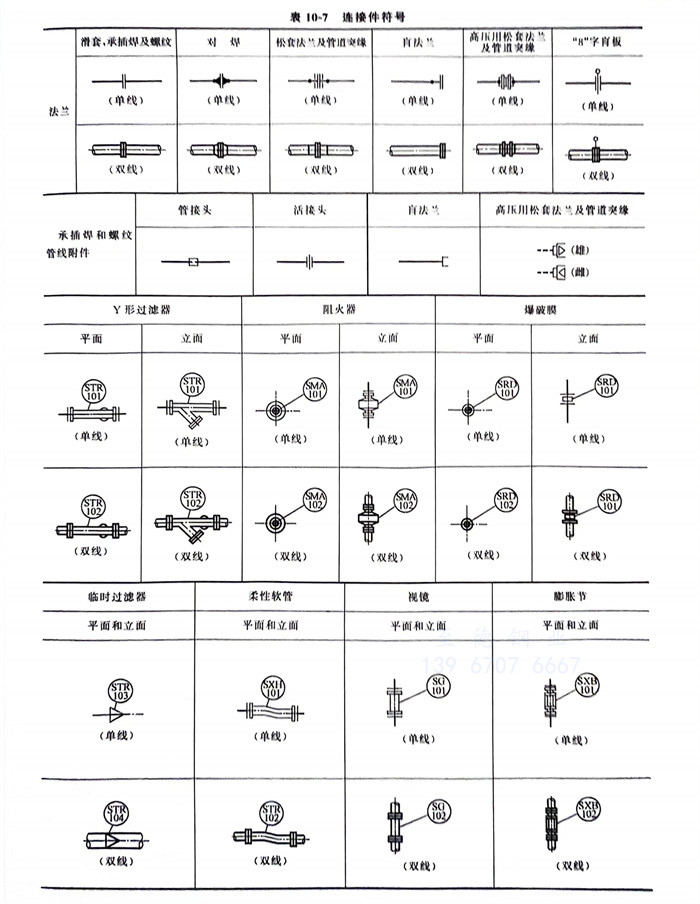

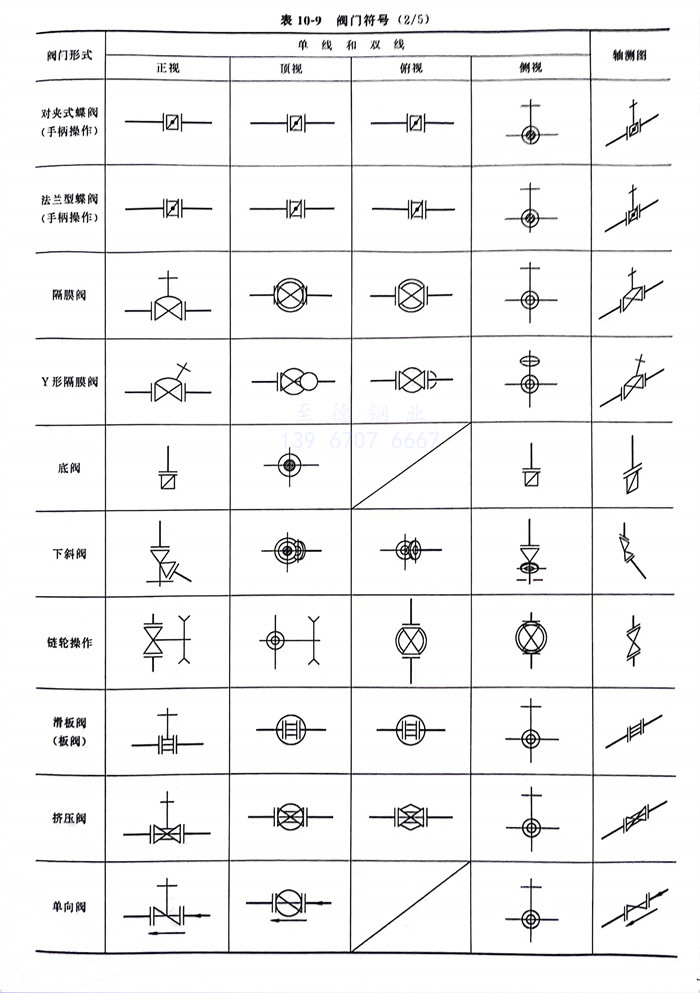

  管道布置(zhi)平面圖和(he)管道軸測圖常用(yong)圖例見表10-6~表10-12。也可參(can)考SH/T 3052或HG 20519所(suo)提供的圖例。
