一、管線和閥(fa)門的標(biao)高

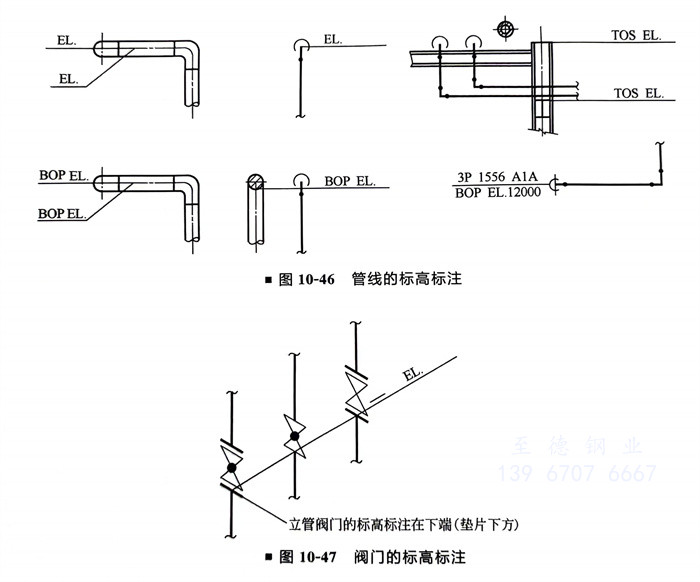

  ①. 如(ru)果標(biao)高不能與(yu)管(guan)線平行書寫，可(ke)按圖(tu)10-46所示的形(xing)式表(biao)示。

  ②. 如果(guo)管道布置在構筑(zhu)物上，梁、地板和平(ping)臺的標高(gao)也要表(biao)示（在剖(pou)面圖上，柱號和平(ping)面尺(chi)寸可(ke)不(bu)表(biao)示）（圖10-46）。

  ③. 閥門的(de)標高。

   按(an)圖(tu)10-47所示(shi)的形式表示(shi)，并留(liu)有墊片的空隙。

二、管線(xian)號及(ji)流向

  ①. 在(zai)表示(shi)管(guan)道上(shang)的管(guan)線號、標高（EL）和(he)流向箭頭時(shi)，應注意為梁上(shang)的管(guan)架號留出空間(jian)。

  ②. 管線號、標(biao)高和流(liu)向箭頭(tou)應為一組(zu)。

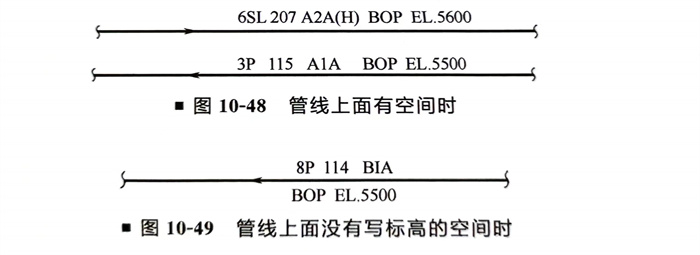

   管線號及流向的表(biao)示(shi)(shi)如圖(tu)(tu)10-48～圖(tu)(tu)10-52所示(shi)(shi)。
