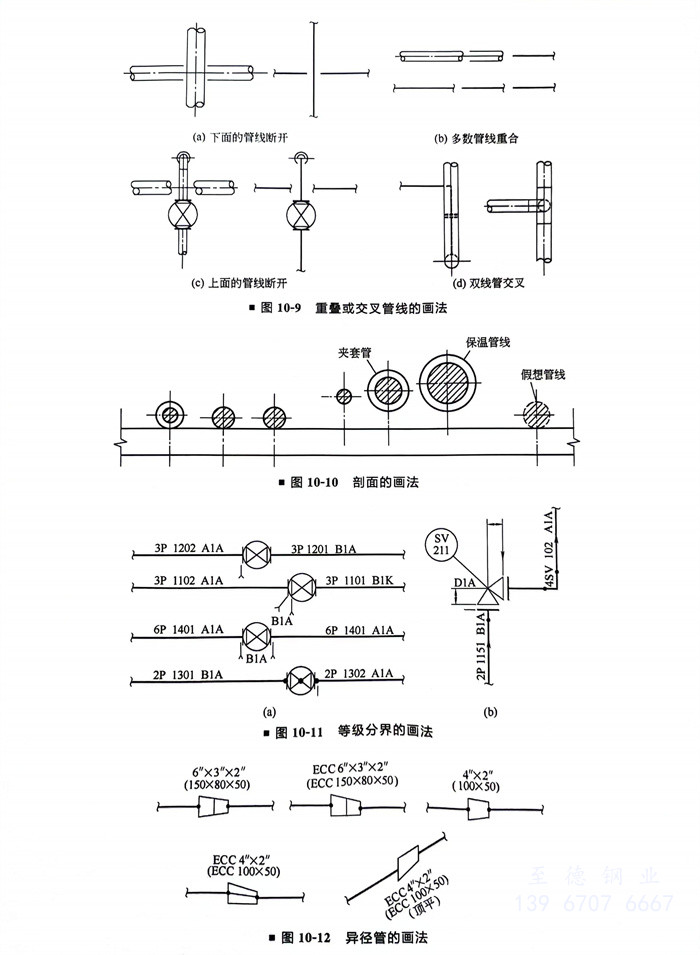

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面(mian)（圖10-10）。

 ③. 等(deng)級(ji)分界（圖10-11）。

 ④. 異徑管（圖10-12）。

   a. 同心異徑管(guan)僅表示口(kou)徑。

   b. 底平(ping)的偏心(xin)異徑管，口徑前加(jia)“ECC”，頂平(ping)的偏心(xin)異徑管，口徑前加(jia)“ECC”，后加(jia)“（TOP FLAT）”。

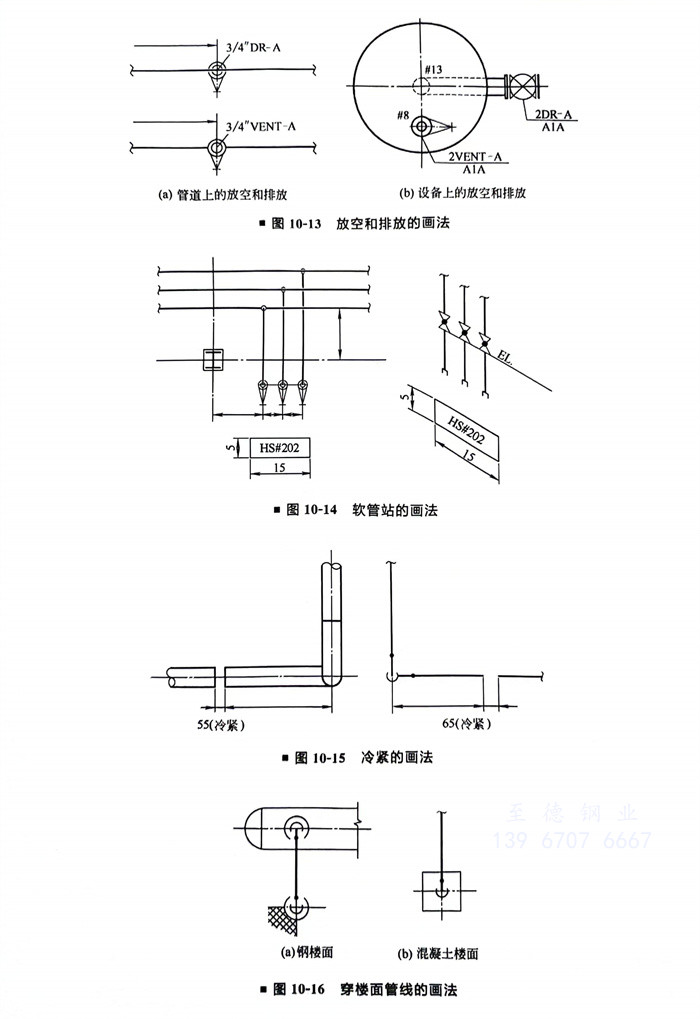

 ⑤. 放空和(he)排放（圖10-13）。

   管道上的(de)放(fang)(fang)空(kong)和排(pai)放(fang)(fang)，應將閥門的(de)手(shou)柄方向以及(ji)放(fang)(fang)空(kong)、排(pai)放(fang)(fang)的(de)類型(xing)及(ji)口徑(jing)標(biao)在管線上，設備上的(de)放(fang)(fang)空(kong)和排(pai)放(fang)(fang)需表(biao)示其類型(xing)、口徑(jing)及(ji)等級。

 ⑥. 軟管站（圖10-14）。

   軟(ruan)管(guan)站的位置(zhi)（在(zai)總布置(zhi)圖上）及站號表(biao)示如下。

 ⑦. 冷緊（圖10-15）。

 ⑧. 穿樓面(mian)的管線（圖(tu)10-16）。

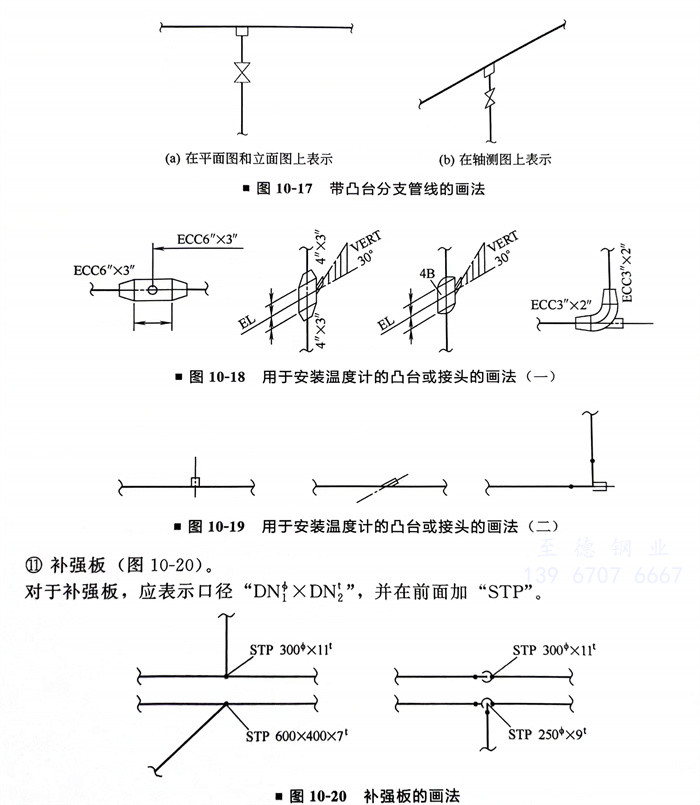

 ⑨. 帶凸臺的分支管線（圖10-17）。

 ⑩. 用于安裝溫度計的凸臺或接頭(tou)（圖(tu)10-18、圖(tu)10-19）。

 ?. 補強板（圖10-20）。

   對于補強板，應表(biao)示口徑“DN1×DN2”，并在前面(mian)加“STP”。

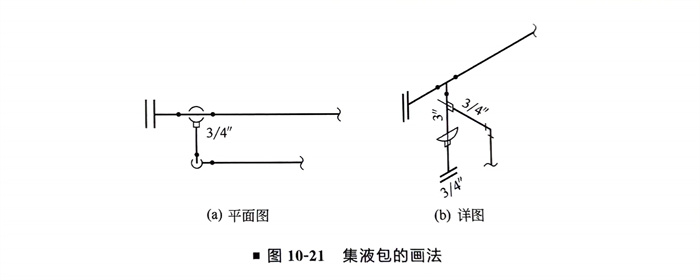

?. 集液包（圖(tu)10-21）。

   裝在主管(guan)(guan)上(shang)的(de)集液包應與主管(guan)(guan)表示在同一張圖(tu)上(shang)。

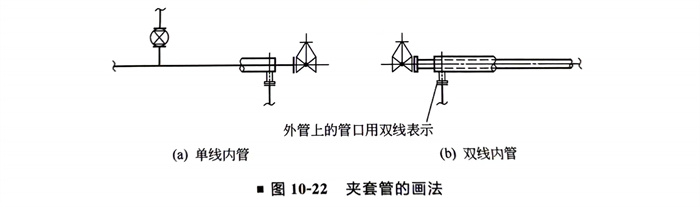

 ?. 夾(jia)套(tao)管（圖10-22）。

   a. 導向(xiang)板的詳(xiang)圖，管端及與外管相連的管線應單獨出圖表示。

   b. 對于外管，應按下面部(bu)分表示：管線起點及終(zhong)點；管線與外管相(xiang)連；長、直管線。

   c. 內(nei)管(guan)雙線(xian)表(biao)示(shi)的管(guan)道在(zai)軸測(ce)圖中(zhong)的表(biao)示(shi)應與單線(xian)表(biao)示(shi)的管(guan)線(xian)相同。

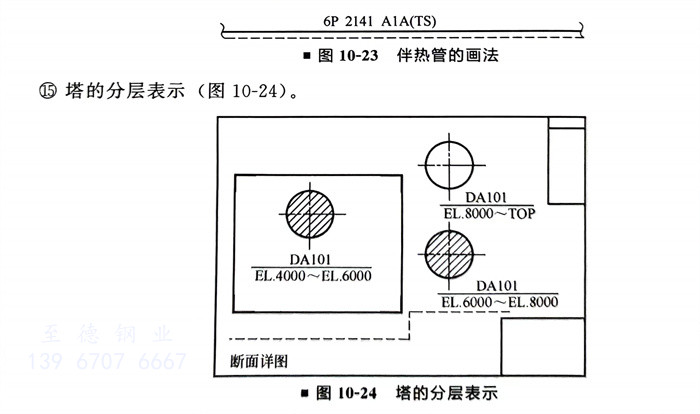

 ?. 伴熱管線（圖(tu)10-23）。

  無論伴熱(re)管(guan)的根(gen)數是幾根(gen)，僅用單虛(xu)(xu)線表示(shi)(shi)伴熱(re)，虛(xu)(xu)線的長(chang)度應清楚地表示(shi)(shi)伴熱(re)范(fan)圍。

 ?. 塔的分層表示(shi)（圖10-24）。

  當塔的(de)斷(duan)面表示在(zai)平(ping)面圖的(de)接續線以外(wai)出(chu)時(shi)，豎向布置時(shi)以較高(gao)(gao)標高(gao)(gao)應從高(gao)(gao)至低，橫向布置時(shi)應從左至右的(de)順序布置。

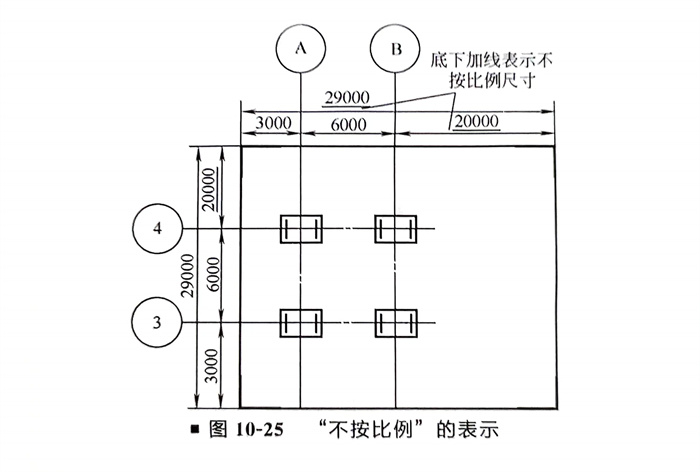

?. “不按(an)比例(li)”的表(biao)示（圖10-25）。
