1. 構筑(zhu)物畫法的(de)一般要求(qiu)

  ①. 對(dui)于(yu)構筑物無論在圖紙范(fan)圍內還是外，均(jun)應用實線表示。

  ②. 平臺及樓面(mian)標(biao)高應表(biao)示。

  ③. 柱線號(hao)和柱間距在平面(mian)圖上應(ying)表(biao)示，但(dan)立(li)面(mian)圖則不需(xu)表(biao)示（柱線號(hao)用(yong)Φ10mm的(de)圓表(biao)示）。

  ④. 柱(zhu)線號應(ying)從圖紙的正(zheng)面看，水(shui)平(ping)書(shu)寫。

  ⑤. 柱(zhu)線號的數字或(huo)字母應(ying)與布置圖一致（大(da)小(xiao)寫字母應(ying)有所區別）。

  ⑥. 對(dui)于沒有柱(zhu)線號的(de)簡單(dan)的(de)構筑物（如(ru)操作平(ping)臺），柱(zhu)子則不(bu)需(xu)表示。

2. 鋼結構

  ①. 基礎(chu)外(wai)形、柱子、主梁(liang)(liang)及次梁(liang)(liang)均要表示。

  ②. 斜(xie)撐的中心線(xian)應表示(shi)。

  ③. 梯子、臺階應表(biao)示。

  ④. 鋼結構防火后(hou)的(de)外(wai)形應表示出來。

  ⑤. 樓板用相交陰影線表(biao)示。

3. 混凝土(tu)結構(gou)

  ①. 柱、梁及樓面的外形應(ying)表示(shi)。

  ②. 斷面用三條斜線表示。

  ③. 依據(ju)與參考(kao)線的距(ju)離來表(biao)示(shi)設備坑和油堤的位置(zhi)，這些尺寸依據(ju)布置(zhi)圖來表(biao)示(shi)，除另有說明，墻(qiang)的厚度(du)不需表(biao)示(shi)。

  ④. 儲油池、電(dian)纜(lan)溝和排污(wu)坑(keng)應在圖上表(biao)示(shi)，但名稱、尺寸及(ji)位置不(bu)需表(biao)示(shi)。

  ⑤. 樓層(ceng)不需表示。

    注意，當鋼結構的一(yi)部分（如柱基礎，設備平臺等）超出了界(jie)(jie)區線(xian)，鋼結構的整個外(wai)形(xing)應表示，不能(neng)有界(jie)(jie)區線(xian)切斷。而與其他圖紙相接的通道(dao)和橫梁可以(yi)在界(jie)(jie)區線(xian)處斷開。

4. 管道布置平面圖構筑物的畫法實例

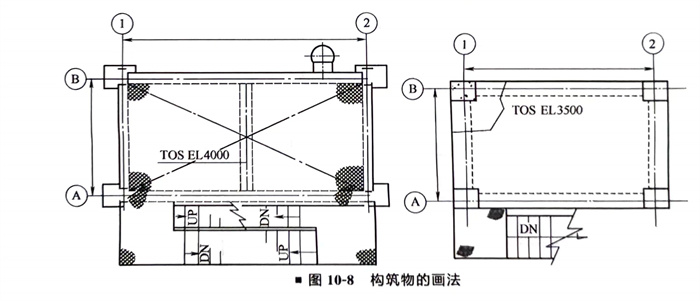

   構筑物的畫法如圖10-8所示(shi)。
