①. 設備的(de)位置以設備中心線為準，根據該(gai)項目的(de)總圖條件(jian)來繪制。

  ②. 基礎外(wai)形(xing)、設(she)備(bei)(bei)外(wai)形(xing)、框架、梯子、平臺和管(guan)口均要在(zai)配管(guan)圖中(zhong)表(biao)示，對(dui)于泵等(deng)簡單的轉動設(she)備(bei)(bei)可不必表(biao)示其(qi)外(wai)形(xing)。

  ③. 設(she)備的保溫需表示。

  ④. 設備截面的(de)畫(hua)法為周圍(wei)剖面線、中間為空(kong)白(bai)表示。

  ⑤. 對(dui)于儀表(biao)、液位(wei)計的外形(xing)要表(biao)示(shi)，溫度計僅表(biao)示(shi)管口。帶有管道附(fu)件的壓力計，如屬于管道專業范圍(wei)，該附(fu)件應(ying)表(biao)示(shi)口徑和等級（或(huo)形(xing)式）。

  ⑥. 換熱器或臥式罐上的(de)放空和排凈不需(xu)表示。

  ⑦. 泵上的儀表排凈及放空(kong)不需(xu)表示。

  ⑧. 管(guan)口(kou)(kou)(kou)的(de)管(guan)口(kou)(kou)(kou)號或管(guan)口(kou)(kou)(kou)名稱應表示，與管(guan)道相連(lian)的(de)管(guan)口(kou)(kou)(kou)要再(zai)圖上標注角度和管(guan)口(kou)(kou)(kou)表上未表示的(de)尺(chi)寸(cun)。

  ⑨. 平面圖上可不表示平臺(tai)欄(lan)桿。

  ⑩. 如果平(ping)臺位置距(ju)管口太(tai)近，管口表示不清楚，這時應(ying)加(jia)一(yi)斷面圖。

  ?. 平臺及(ji)樓面(mian)的標高應表示。

  ?. 設備位號應表示，且(qie)盡量沿(yan)中心(xin)線標注。

  ?. 當(dang)平面(mian)圖(tu)上只表示(shi)設(she)備的(de)(de)一個(ge)斷面(mian)時，其標高應表示(shi)出在該平面(mian)圖(tu)上所表示(shi)的(de)(de)此設(she)備的(de)(de)范圍。

  ?. 臥式換熱器或儲罐(guan)安裝高度應在圖中表示(shi)。

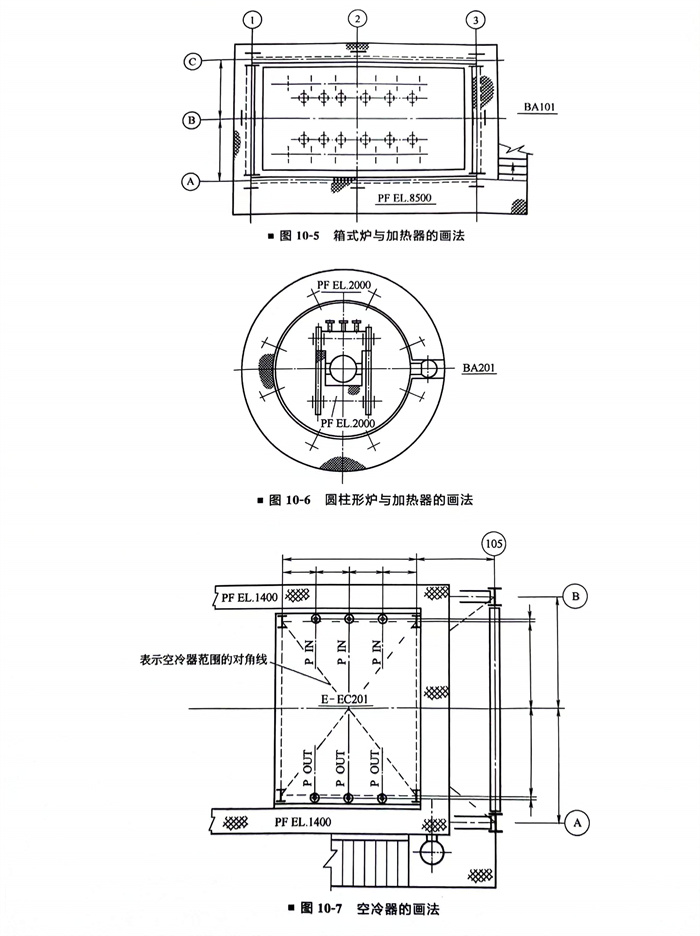

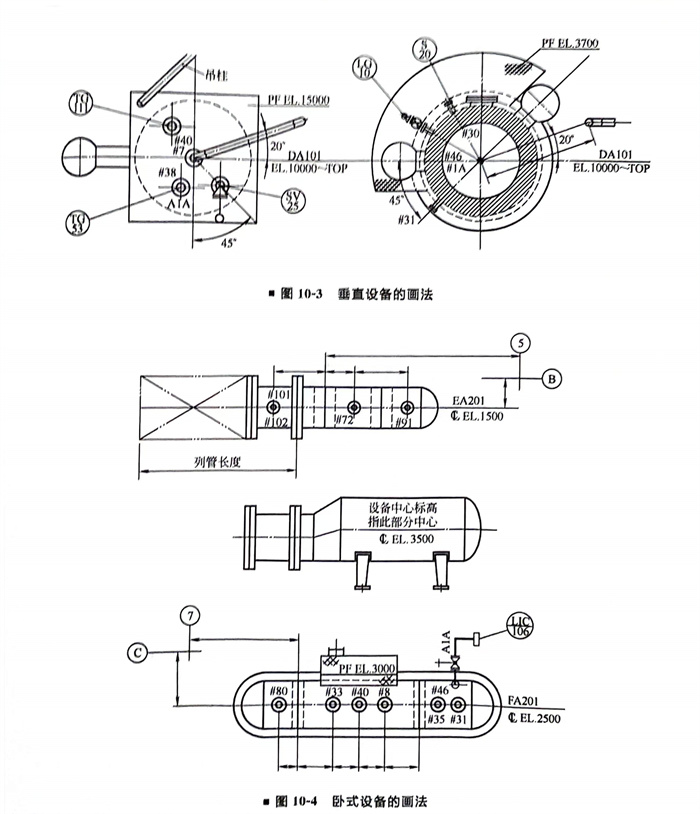

  ?. 管(guan)道布置平面圖(tu)設備(bei)的畫法實例如(ru)圖(tu)10-3～圖(tu)10-7所示。
