①. 管道布置(zhi)平面圖(tu)應按比例(li)繪(hui)制(zhi)。

  ②. 畫出裝置(zhi)區(qu)內(nei)所有的(de)建、構(gou)筑(zhu)物(wu)，表示出梁柱、門、窗、墻、平臺(tai)、梯子、斜(xie)撐(cheng)、欄桿(gan)、吊車(che)軌(gui)、設備機泵的(de)基(ji)礎、圍堰等的(de)位置(zhi)及(ji)大小(xiao)。建、構(gou)筑(zhu)物(wu)的(de)縱(zong)橫向(xiang)軸線(xian)最(zui)好(hao)按(an)整個裝置(zhi)統一編號。

  ③. 畫(hua)出裝置(zhi)(zhi)(zhi)區內(nei)所(suo)有的(de)設備機泵(beng)(beng)并定位(wei)，對于(yu)復(fu)雜的(de)大(da)型機泵(beng)(beng)最(zui)好(hao)畫(hua)出其大(da)致的(de)輪廓(kuo)外形，設備的(de)管(guan)口(kou)應以雙線表示。為了便于(yu)判斷管(guan)道(dao)布(bu)置(zhi)(zhi)(zhi)圖(tu)和平臺梯子的(de)位(wei)置(zhi)(zhi)(zhi)是否合理(li)，最(zui)好(hao)將(jiang)設備的(de)儀表管(guan)口(kou)、塔頂吊(diao)柱(zhu)、設備上的(de)附屬裝置(zhi)(zhi)(zhi)（如攪(jiao)拌裝置(zhi)(zhi)(zhi)、加料(liao)裝置(zhi)(zhi)(zhi)等）畫(hua)出。

  ④. 畫出(chu)裝置(zhi)區內所(suo)有(you)(you)的管(guan)(guan)(guan)(guan)道走向及其所(suo)有(you)(you)組成件（包括焊接在(zai)管(guan)(guan)(guan)(guan)道上的所(suo)有(you)(you)儀表元件）的位(wei)置(zhi)，表示(shi)出(chu)組裝焊縫的位(wei)置(zhi)。伴熱管(guan)(guan)(guan)(guan)只畫出(chu)伴熱蒸汽分配站和凝結水收集站（如果(guo)項目有(you)(you)要求，則(ze)可(ke)以(yi)在(zai)管(guan)(guan)(guan)(guan)道布置(zhi)平面圖上和軸測圖上表示(shi)出(chu)伴熱管(guan)(guan)(guan)(guan)的走向和起止點）。大型復雜(za)的特殊閥(fa)門(men)宜畫出(chu)其大致輪(lun)廓外形。

  ⑤. 畫出就地(di)安裝的儀(yi)表箱，但不需要(yao)標注定位(wei)尺寸。

  ⑥. 標注(zhu)出管線(xian)(xian)號(hao)（管線(xian)(xian)號(hao)一般包括(kuo)管徑、介質類別、材料(liao)選(xuan)用等級、管道編(bian)號(hao)、隔熱(re)、伴熱(re)等信息(xi)）、坡度、流(liu)向等。這些標注(zhu)應(ying)整齊(qi)有序(xu)，適當集中(zhong)，便于(yu)查找。

  ⑦. 若平(ping)面圖太(tai)復雜，可將圖紙分層，分別(bie)畫出。

    a. 當塔與(yu)管(guan)廊(lang)連接時，塔和管(guan)廊(lang)應(ying)表示在同一張圖上(shang)。

    b. 當設(she)備布置在(zai)管廊下時，應將設(she)備與管廊分開表(biao)示在(zai)不同的平面圖上。

    c. 大(da)型(xing)壓縮機除主(zhu)管(guan)(guan)外，有許(xu)多小口徑管(guan)(guan)道（油管(guan)(guan)、排放管(guan)(guan)等），這時，應將(jiang)這些小口徑管(guan)(guan)道另外出圖。

    d. 人工(gong)操作(zuo)的管(guan)道部件應與其(qi)操作(zuo)平臺一起表示。

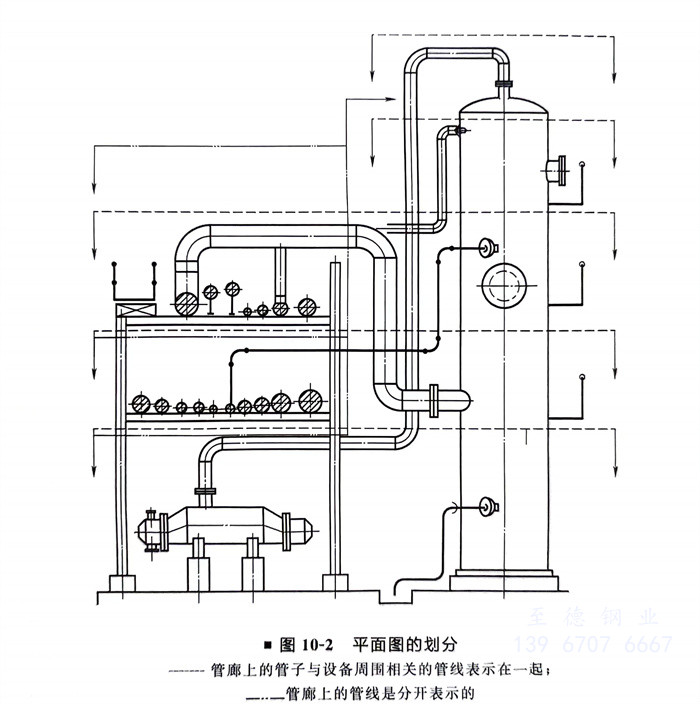

      圖(tu)(tu)10-2所示為平面(mian)圖(tu)(tu)的劃分。

  ⑧. 管(guan)道(dao)布置(zhi)平面圖上其他內(nei)容（北向標(biao)(biao)、管(guan)口方(fang)位(wei)表、標(biao)(biao)題欄(lan)、說明、文字的(de)大小、線形(xing)等），應根據所在壓力管(guan)道(dao)行業(ye)的(de)制圖標(biao)(biao)準規范(fan)或(huo)者所在單位(wei)的(de)工程(cheng)標(biao)(biao)準統(tong)一規范(fan)。
