工程(cheng)實例一

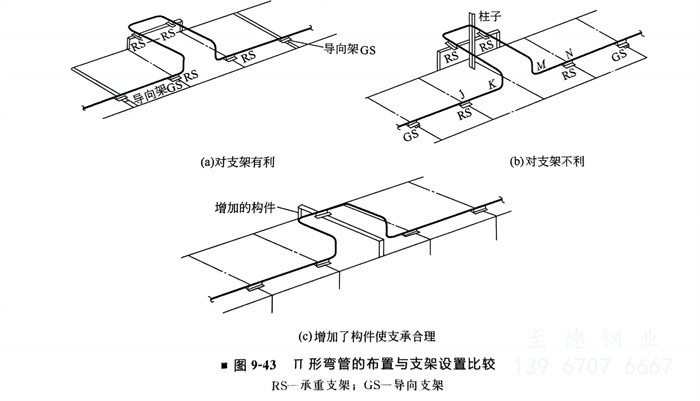

  Ⅱ形彎管的布置(zhi)與支架設置(zhi)的比較(jiao)（圖9-43）

  圖(tu)9-43（a）優于(yu)圖(tu)9-43（b），因(yin)在圖(tu)9-43（b）中JK及MN管段太長，管道易下垂。

工程實(shi)例二

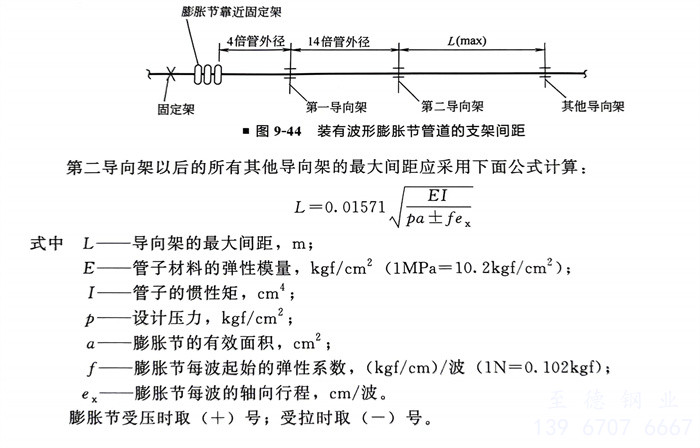

  裝有波形膨脹節管道(dao)的支架間(jian)距(ju)（圖9-44）

  根據美國(guo)膨脹節制造商(shang)協會(hui)EJMA的標準，裝有波形膨脹節的管(guan)道，支架的設置應按圖9-44所示。

工(gong)程(cheng)實例三

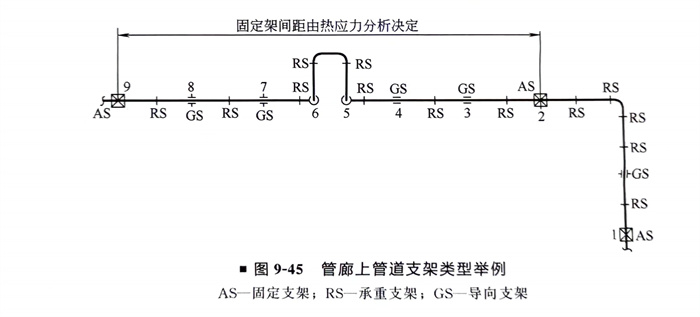

  管(guan)廊上(shang)管(guan)道的支(zhi)架（圖(tu)9-45）

   ①. 管(guan)(guan)(guan)(guan)廊(lang)(lang)上管(guan)(guan)(guan)(guan)道支架的(de)(de)間(jian)距，受到管(guan)(guan)(guan)(guan)廊(lang)(lang)結構的(de)(de)梁(liang)及柱(zhu)間(jian)距的(de)(de)限制。小(xiao)管(guan)(guan)(guan)(guan)道支架間(jian)距一般(ban)為3m，大管(guan)(guan)(guan)(guan)道支架間(jian)距為6m。對于(yu)小(xiao)管(guan)(guan)(guan)(guan)道的(de)(de)最大允許支架間(jian)距小(xiao)于(yu)3m時，最好利用大管(guan)(guan)(guan)(guan)支承(cheng)小(xiao)管(guan)(guan)(guan)(guan)，或在(zai)管(guan)(guan)(guan)(guan)廊(lang)(lang)的(de)(de)梁(liang)兩側(ce)另增加懸臂梁(liang)。對于(yu)大直徑管(guan)(guan)(guan)(guan)道只需在(zai)主梁(liang)上支承(cheng)就夠(gou)了。

   ②. 設固定(ding)架的注意點：一(yi)般應在柱子軸線的主梁上設置，不要(yao)設在次(ci)梁上；盡(jin)量不要(yao)使固定(ding)架兩側的推力(li)相(xiang)差過大。

   ③. 設有Ⅱ形膨脹(zhang)彎時(shi)，圖9-45中4～5點及6～7點的(de)距離要適(shi)當(dang)，可按柔(rou)性分析決定(ding)（一般可按40倍公稱直(zhi)徑(jing)考慮(lv)），同時(shi)考慮(lv)管道的(de)橫向位移不至(zhi)于太(tai)大，此外1～2點之間的(de)管道應有充分的(de)柔(rou)性。

工(gong)程實例四

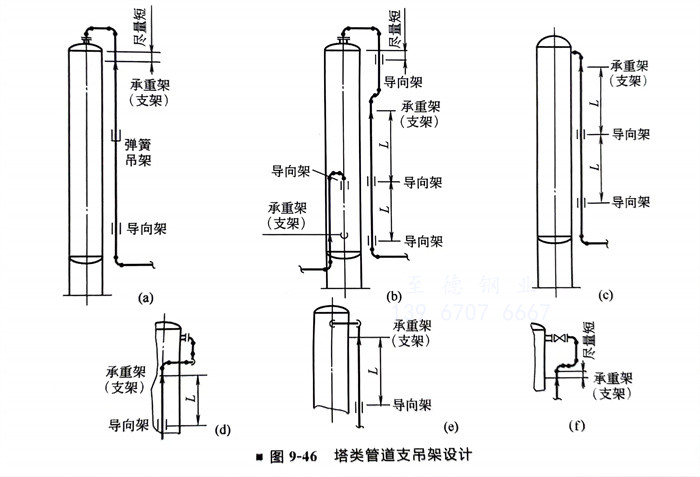

  塔類管道的支吊架設計（圖9-46）
