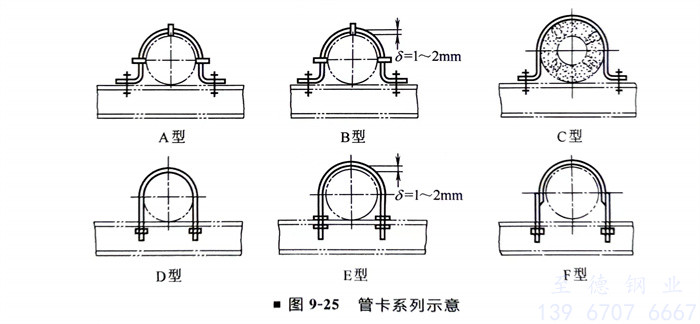

管卡是一種應用(yong)(yong)(yong)(yong)比較廣(guang)泛(fan)的支(zhi)架形(xing)式(shi)(shi)，它(ta)常(chang)與梁柱(zhu)或其(qi)他支(zhi)架（如懸臂支(zhi)架等）配合使用(yong)(yong)(yong)(yong)，用(yong)(yong)(yong)(yong)于(yu)非(fei)隔熱管道，也可(ke)用(yong)(yong)(yong)(yong)于(yu)保冷管道。一般由扁鋼或圓鋼制作。常(chang)用(yong)(yong)(yong)(yong)的管卡形(xing)式(shi)(shi)如圖9-25所示(shi)。

  圖9-25中共給出了A、B、C、D、E、F六種管(guan)卡，其應(ying)用(yong)情況分述(shu)如下：

  A型管(guan)(guan)卡常配有支(zhi)耳(er)板，當它(ta)們與懸臂支(zhi)架配合(he)用于(yu)豎管(guan)(guan)時，可起承(cheng)重(zhong)作用，當它(ta)們與水平梁配合(he)用于(yu)水平管(guan)(guan)時，可起止推作用。該管(guan)(guan)卡的承(cheng)載能力(li)取(qu)決于(yu)扁鋼(gang)的寬(kuan)度(du)、螺栓(shuan)的數量、支(zhi)耳(er)板的大小和數量，一(yi)般情況它(ta)適(shi)用于(yu)DN80～350的光管(guan)(guan)承(cheng)重(zhong)或止推。

  B型管卡既可與懸臂支(zhi)架配合，又(you)可與水(shui)平支(zhi)承梁配合，用于(yu)DN80～350光管（豎直或水(shui)平）的導向。

  C型(xing)管(guan)卡專用于保(bao)冷管(guan)道的承(cheng)重(zhong)和導向(xiang)。當(dang)(dang)它用于豎直管(guan)子的承(cheng)重(zhong)時(shi)，限用于DN50以下的管(guan)子，當(dang)(dang)管(guan)子直徑較大時(shi)，應輔以其他承(cheng)重(zhong)支架(jia)。

  D型和E型管(guan)卡均用圓鋼做支架零部件(jian)，形式較簡單(dan)。又由(you)于(yu)(yu)它沿管(guan)子(zi)切(qie)向拉緊，可獲得較大的(de)卡緊力，故不大于(yu)(yu)DN50的(de)豎(shu)直(zhi)光(guang)管(guan)常以D型管(guan)卡進行承重。E型常用于(yu)(yu)DN15～150的(de)豎(shu)直(zhi)或水平光(guang)管(guan)的(de)導(dao)向，此時它的(de)固定(ding)螺(luo)母為生根(gen)件(jian)，上下(xia)各一個，便于(yu)(yu)保證導(dao)向間隙。

  F型(xing)管(guan)(guan)卡常又稱防振(zhen)管(guan)(guan)卡，用(yong)于有機械振(zhen)動(dong)的管(guan)(guan)道。該支(zhi)架用(yong)扁鋼(gang)做卡箍零部件以增大其受力面積，而以螺(luo)栓(shuan)切向拉緊有利于增加(jia)支(zhi)架的卡緊力，管(guan)(guan)卡與(yu)管(guan)(guan)子之間墊若(ruo)干(gan)石棉塊，既(ji)便(bian)于增加(jia)振(zhen)動(dong)阻尼，又使管(guan)(guan)子能夠有少(shao)量的軸(zhou)向位移，固定螺(luo)母為雙螺(luo)母，以防止因振(zhen)動(dong)而脫落。
